CROCODILE CLIP

 Usando  o software Crocodile Clip

Quando você abre o programa  aparece o seguinte Menu acima da área de trabalho.

Alguns desses itens você já deve conhecer  de outros programas,como por exemplo File ( Arquivo ), Edit( editar ). Passando o cursor do mouse em cima  de  qualquer um desses itens se abrirá um sub menu com significados , que esperamos você  conheça. Por isso mesmo não entraremos em muitos detalhes, iremos nos limitar a mostrar como  construir um circuito e como simular. Importante!! não esqueça que a versão disponível no nosso site é limitada, mas  assim mesmo poderemos fazer muito com ela.Clicando no símbolo da casinha, se abrirá uma opção de circuito previamente construídos com a devida explicação ( Em Inglês !! ).

Construindo Um Circuito Básico ( voltar )

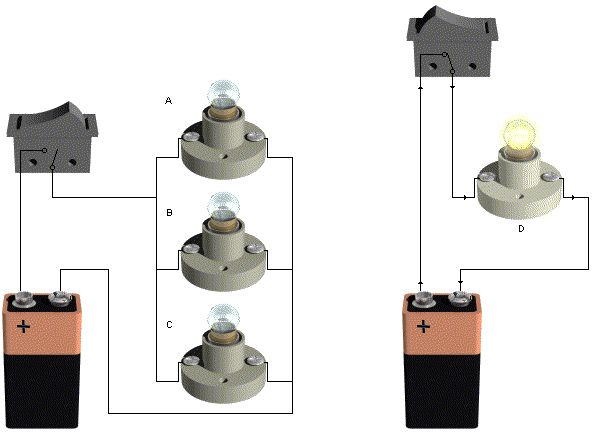

Qual é o circuito mais simples de existir ? Para que possamos ter um circuito elétrico ( caminho fechado por onde circula a corrente = fluxo de cargas ) no mínimo necessitamos de uma fonte de tensão ( bateria, pilha ,etc) e um dispositivo  que possa  consumir a energia fornecida por esse gerador. Observe que o programa  tem dois tipos de fonte de 1,5V (pilha ) e de 9V( bateria), mas podemos  conseguir tensões maiores associando mais de uma em SERIE. Na barra de componentes ( vamos chamar assim)  existem os seguintes elementos:  pilhas , bateria, fusível , chaves ( existem três  tipos) , resistência variável, e fixa ( infelizmente só temos  de um valor 680 Ohms ), campainha,lâmpada incandescente, três  LED's e finalmente  um motor elétrico.Para colocar qualquer dos dispositivos  basta clicar  no componente, e em seguida  clicar na área de trabalho . A Figura abaixo mostra a seqüência para ligar a bateria de 9V à resistência de 680W.Para ligar um componente Após posicionar os componentes, temos que conecta-los.Para isso, clique com  o ponteiro do mouse numa das extremidades  do resistor.Todos os terminais  se transformam em linhas pontilhadas

O  ponteiro muda  para ---->	Mova  o mouse  na direção que você quer que o fio vá.
Para mudar de direção dê um clique  com o mouse.( botão esquerdo !!).Para completar a conexão no outro dê um clique  quando a figura  acima mudar para a figura do lado -------------------------------------> Caso  apareça a seguinte figura  nos terminais  do ponteiro do mouse---->  a conexão não será feita .

Passo 1	Passo 2	Passo3	Passo 4
