TOPOLOGÍA DE LA RED Y PLATAFORMA LMDS
![]()

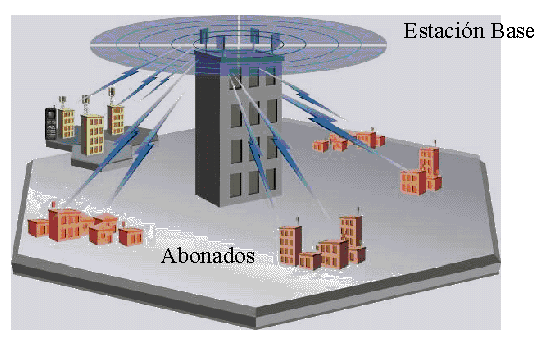

ESQUEMA DEL SISTEMA LMDS.
El
LMDS (Local Multipoint Distribution System) es un sistema de comunicación de
punto a multipunto que utiliza ondas radioeléctricas a altas frecuencias, en
torno a 28 ó 40 GHz1, en las que existen bandas de frecuencia de unos 2 GHz con
atenuación mínima (conocidas como "ventanas espectrales") ante los
agentes atmosféricos. Dada la anchura de banda disponible, el LMDS puede ser el
soporte de una gran variedad de servicios simultáneos: televisión multicanal
(difusión, PPV, video on demand), telefonía, datos, servicios interactivos
multimedia (teleeducación, telemedicina, acceso a Internet en banda ancha,
etc.).
El
territorio a cubrir se divide en células de varios kilómetros de radio (3-9 Km
en la banda de 28 GHz, 1-3 Km en la banda de 40 GHz). El abonado al sistema
recibe la señal mediante una de tres vías: desde el emisor principal de la célula,
si existe visibilidad directa entre éste y el receptor; desde un repetidor, en
zonas de sombra; mediante un rayo reflejado en alguna superficie plana (paredes
de edificios, reflectores / repetidores pasivos, etc.). La antena receptora
puede ser de dimensiones muy reducidas -antenas planas de 16 x 16 cm- con
capacidad de emisión en banda ancha -señal de TV o datos a alta velocidad- o
estrecha -telefonía o datos de baja velocidad.
|
|

Sus principales
elementos son:
·

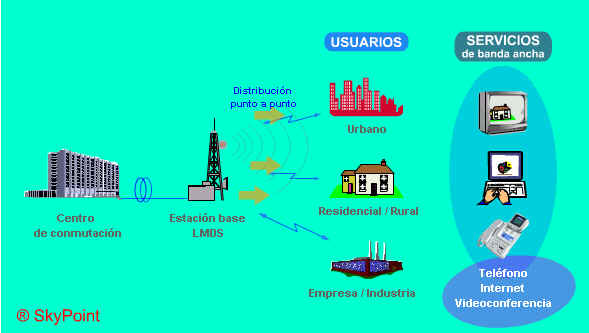

Usuarios
finales: residencial y empresarial.
·
Equipamiento
de usuario final, que consta básicamente de tres partes:
·
Antena
tipo disco de reducido diámetro (10-15 cm de diámetro).
·
Receptor
/ Transmisor RF: equipo que transmite y recibe,
denominado CPE (Customer Premises Equipment). Para aplicaciones simétricas .
·
Receptor
RF: equipo que únicamente recibe señales,
denominado LNB (Low Noise Block). Para aplicaciones asimétricas.
·
Equipamiento
adaptador: adapta las señales RF para su
recepción descodificada por el terminal del usuario. Es el caso del TV Set Top
Box, tarjeta PC, splitter, o módem radio.
·
Terminales:
teléfono, televisor, u ordenador personal.
·
Estación
base, consistente en una torre de varios metros
de altura dónde se instalan dos antenas que dan cobertura a los usuarios
ubicados en las cercanías (hasta 6 Km). Se pretende que la estación base
proporcione cobertura omnidireccional, por lo que se emplean dos antenas que
cubren sectores de 180 grados cada una.
·
Cabecera:
soporta ó facilita la transmisión de los diferentes servicios ofertados (voz,
datos, TV, Internet), procesando la información y enviándola a todas las
estaciones base. Incluye:
§
Conexión de alta capacidad a Internet, con
los correspondientes routers y servicios de autenticación y gestión.
§
Servidor de aplicaciones interactivas Web TV
y de vídeo avanzado.
§
Sistema de captación de canales de TV por
satélite, generación de canales propios, y generación de la señal de TV
correspondiente a los diferentes paquetes ofertados, remitida por un proveedor
de contenidos.
§
Sistema de conmutación de voz.
§
Sistema de acceso condicional para TV.
§
Sistema de gestión de red.
§
Sistema de acceso, para la optimización del
uso del ancho de banda entre los diferentes clientes.
·
Red de
transporte, que conecta la cabecera con otras
redes de voz, datos ó TV.
·
Internet
de flujo asimétrico: definido como el acceso a
Internet con diferente velocidad de bajada de acceso ó recepción de información
(download) y de subida ó emisión de información (upload), a la cuál se
conecta el usuario. Este tipo de acceso es muy adecuado para aplicaciones asimétricas
en que el usuario descarga mucha más información de la red de la que envía,
sea del tipo que sea (voz, datos, imágenes).
·
Internet
de flujo simétrico: la velocidad de recepción
y de transmisión son idénticas. Entorno típico de las aplicaciones
empresariales en las que se intercambia continuamente similar cantidad de
información en ambos sentidos.
Multiplexación de Canales.
Los sistemas fijos de acceso radio punto a multipunto constituyen una forma rápida y flexible respecto a las soluciones basadas en cable para proporcionar servicios digitales de banda ancha. Las nuevas licencias concedidas recientemente por Fomento en las bandas de 3,4 a 3,6 GHz y 24,5 a 26,5 GHz permitirán acceder a los usuarios a través del llamado bucle local inalámbrico (WLL, Wireless Local Loop). Entre las distintas soluciones de acceso inalámbrico destacan los sistemas FWA (Fixed Wireless Access) y LMDS/MVDS (Local Multipoint Distribution Service / Microwave Video Distribution System). Los primeros están pensados principalmente para proporcionar servicios tales como telefonía, acceso a Internet, videoconferencia o interconexión de redes privadas y son objeto de las licencias de Fomento. En cambio, los segundos surgen para facilitar el despliegue de las redes de los operadores de cable y permiten servicios digitales bidireccionales de vídeo y datos en las bandas de 27,5 a 29,5 GHz ó 40,5 a 42,5 GHz. En todos ellos, la arquitectura del sistema consiste en una serie de estaciones base interconectadas entre sí y con el centro de control de red por medio de cable o radio enlaces, las cuales dan servicio a una serie de abonados fijos distribuidos por el interior de celdas de radio variable.

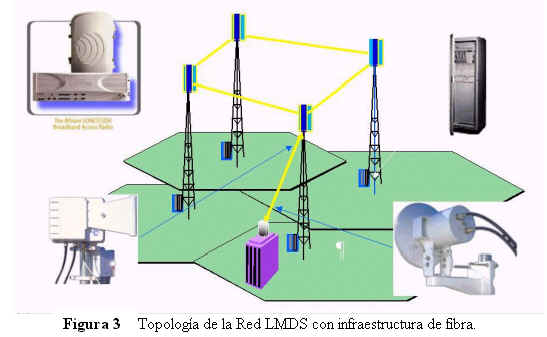

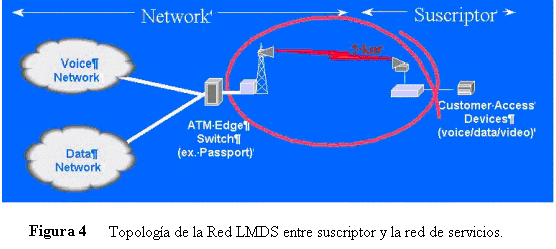

Topología
de red
En
el diseño de sistemas LMDS son posibles varias arquitecturas de red distintas.
La mayoría de los operadores de sistemas utilizarán diseños de acceso inalámbrico
punto – multipunto, a pesar de que se pueden proveer sistemas punto-a-punto y
sistemas de distribución de TV con el sistema LMDS. Es de esperarse que los
servicios del sistema LMDS sean una combinación de voz, datos y video. La
arquitectura de red LMDS consiste principalmente de cuatro partes:
centro
de operaciones de la red (NOC),
infraestructura
de fibra óptica,
estación
base y
equipo
del cliente (CPE).



Centro de
Operaciones de la Red (Network Operation Center – NOC)
contiene el equipo del Sistema de Administración de la Red (Network Management
System - NMS) que está encargado de administrar amplias regiones de la red del
consumidor. Se pueden interconectar varios NOC´s. La infraestructura basada en
fibra óptica, típicamente consiste de Redes Opticas Síncronas (SONET), señales
ópticas OC-12, OC-3 y enlaces DS-3, equipos de oficina central (CO), sistemas
de conmutación ATM e IP, y conexiones con la Internet y la Red Telefónica Pública
(PSTNs).
Infraestructura de fibra óptica.-En
la estación base es donde se realiza la conversión de la infraestructura de
fibra a la infraestructura inalámbrica. Los equipos que permiten la conversión
incluyen la interfaz de red para la terminación de la fibra, funciones de
modulación y demodulación, equipos de transmisión y recepción de microondas
ubicados típicamente en techos o postes. Entre sus características se
encuentra la conmutación local que puede no estar presente en diferentes diseños.
Si la conmutación local se encuentra presente, los consumidores conectados a la
estación base pueden comunicarse entre sí sin tener que entrar en la
infraestructura de fibra óptica. De esta manera, la administración del canal
de acceso, registro y autenticación ocurren localmente en la estación base.
Estación base.-La
arquitectura estación-base alternativa simplemente provee enlace a la
infraestructura de fibra óptica. Todo el tráfico dentro de la infraestructura
de fibra debe terminar en switches ATM o equipos de oficina central. Bajo este
escenario, si dos consumidores conectados a una misma estación base desean
comunicarse entre ellos, la comunicación se lleva a cabo en una zona
centralizada. Las funciones de autenticación, registro y administración de tráfico
se realizan centralizadamente.
Equipo del cliente (CPE).-Las
configuraciones del equipo especial del cliente varian entre vendedor y vendedor
y dependen de las necesidades del cliente. Principalmente, toda configuración
incluye equipo microondas externo y equipo digital interno capaz de proveer
modulación, demodulación, control y funcionalidad de la interfaz del equipo
especial del cliente. El equipo del cliente puede añadirse a la red utilizando
métodos de división de tiempo (time-division multiple access - TDMA), división
de frecuencia (frequency-division multiple access - FDMA) o división de código
(code-division multiple access – CDMA). Las interfaces de los equipos del
cliente cubriran el rango de señales digitales desde nivel 0 (DS-0), servicio
telefónico (POTS), 10BaseT, DS-1 no estructurado, DS-1 estructurado, frame
relay, ATM25, ATM serial sobre T1, DS-3, OC-3 y OC-1. Las necesidades de los
clientes pueden variar entre grandes empresas (por ejemplo, edificios de
oficinas, hospitales, universidades), en las cuales el equipo microondas es
compartido por muchos usuarios, a tiendas en centros comerciales y residencias,
en las que seran conectadas oficinas utilizando 10BaseT y/o dos líneas telefónicas
(POTS). Obviamente diferentes requerimientos del cliente necesitarán diferentes
configuraciones de equipo y distintos costos.
Diseño
de las celdas
Durante
la planificación de celdas para una red LMDS, hay que tomar en cuenta los
siguientes atributos:
·
Penetración
de suscriptores – El desempeño del sistema de
distribución se mide con la penetración de los suscriptores, el cual es el
porcentaje de suscriptores que poseen suficiente nivel de señal para lograr una
excelente calidad de servicio.
·
Calidad
de Servicio (quality of service – QoS) – La
calidad del servicio se encuentra afectada por varios factores como por ejemplo:
la obstrucción del camino de transmisión, el solapamiento de celdas (15% es
normal) y redundancia del sistema.
·
Presupuesto
de Enlace – El presupuesto del enlace es
utilizado par estimar la máxima distancia a la que un suscriptor puede estar
localizado de una celda teniendo aún aceptables niveles de confiabilidad del
servicio. El presupuesto contabiliza todas las pérdidas y ganancias del sistema
a través de varios tipos de equipos. El presupuesto del enlace analiza varios
parámetros de la red, incluyendo radios portadora-a-ruido.
·
Selección
del tamaño de la celda – El tamaño máximo
de celda para servir un area esta relacionado al nivel de confiabilidad deseado
obtenido a partir del presupuesto del enlace. El tamaño de la celda puede
variar dentro del area de cobertura debido al tipo de la antena, su altura y pérdida
de señal. Los anteriores efectos guardan relación con el tipo de area de
cobertura por ejemplo urbano, suburbano o cobertura de baja densidad. La selección
del tamaño de la celda afecta el costo capital total para la cobertura del area
requerida.
·
Modelo
capital-costo – El modelo capital-costo es
utilizado para estimar los requerimientos de capital de la red. El modelo
encierra consideraciones de diseño tales como presupuesto de enlace, tamaño de
celda, solapamiento de celdas, número de celdas, capacidad de tráfico, número
de sectores, costo por cada celda, y costo capital total.
Aplicaciones
·
TV multicanal por subscripción
·
Interconectividad de redes LAN
·
Videoconferencia (IP o ISDN)
·
Frame Relay
·
Circuitos de Data dedicados (E1/T1, nX64)
·
ASP
·
ISP
· Telefonía fija convencional (POTS)
Comparación con otras
tecnologías
|
Tamaño
del archivo |
Dial-up
48 Kbps |
ADSL
256 Kbps |
LMDS
8 Mbps |
|
2
Megabytes |
7
mins. |
1.3
mins. |
3
seg. |
|
10 |
35
mins. |
6.5
mins. |
13
seg. |
|
140 |
8.1
horas |
1.5
horas |
3
mins. |
