| My Homemade XM Radio Boom Box | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

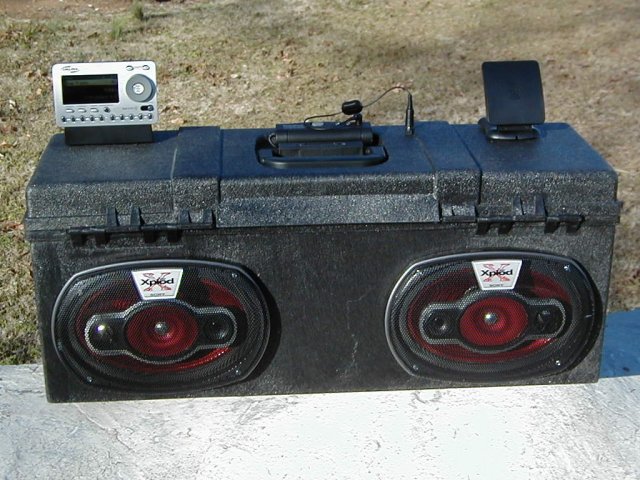

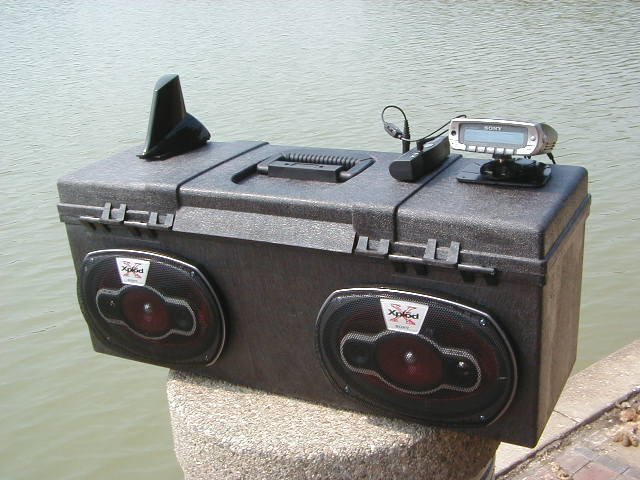

| I used my Sony PnP and hooked it up to an 80 watt car amp and a pair of 4 way, 6x9 Sony speakers. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| This boombox could also work with a Delphi SKYFi or a personal CD player. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

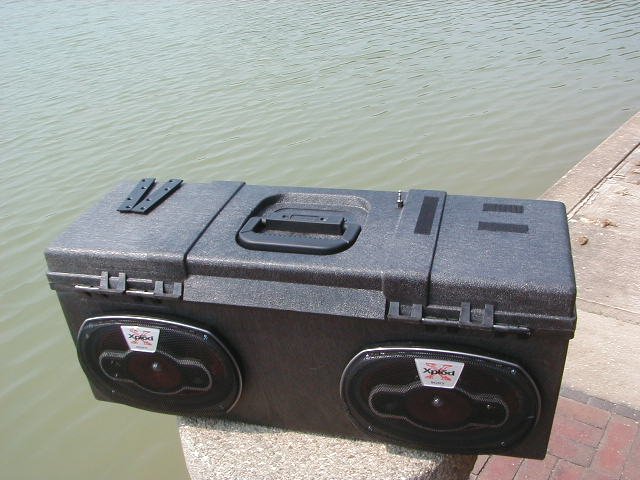

| Click on any picture below, to enlarge photo. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| The Sony output is to a headphone amplifier, an inline volume control, and then connected to the power amplifier. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wire holes drilled at the seam, make slots and allow the lid to open. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

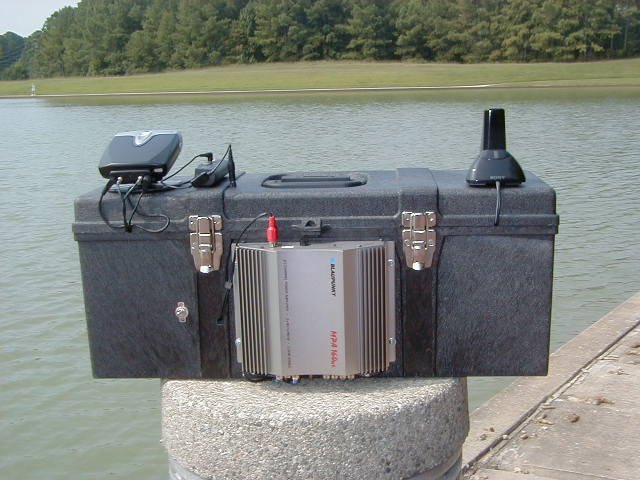

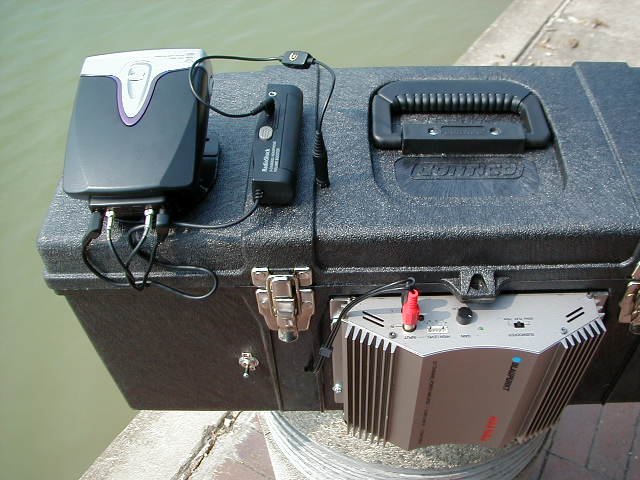

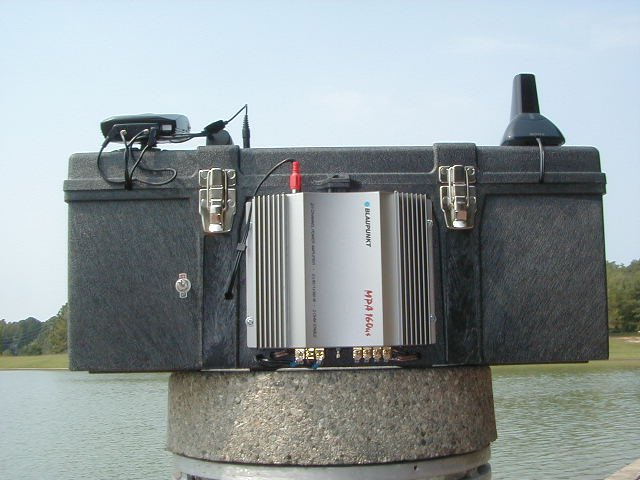

| The on/off toggle switch cuts the power from the 12V battery. The amp needs to be less than 9 1/2" wide and 8" tall. | The Sony power plug is attached to a socket that is connected to the amp power terminals. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I made a jumper to connect the switch post, to the + post. Zoom in to see. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

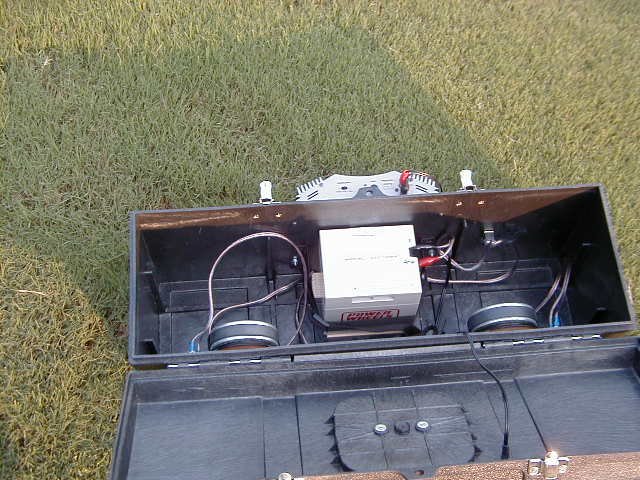

| I used a 12 Volt PowerWheel battery to power the car amp. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

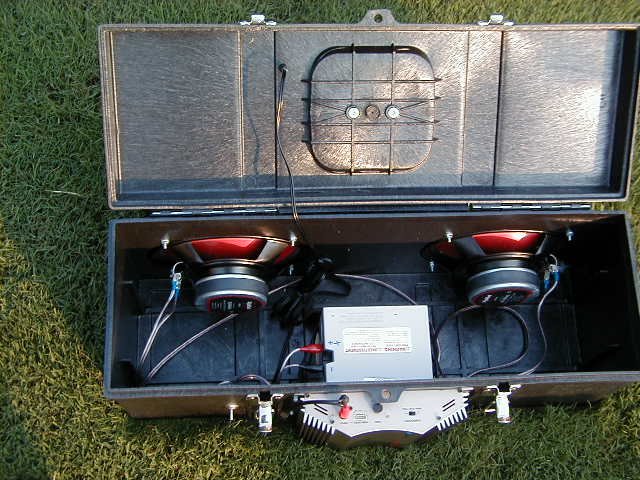

| I attached a Radio Shack universal bracket to the amp mounting bolt and used a Coleman strap to secure the battery. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

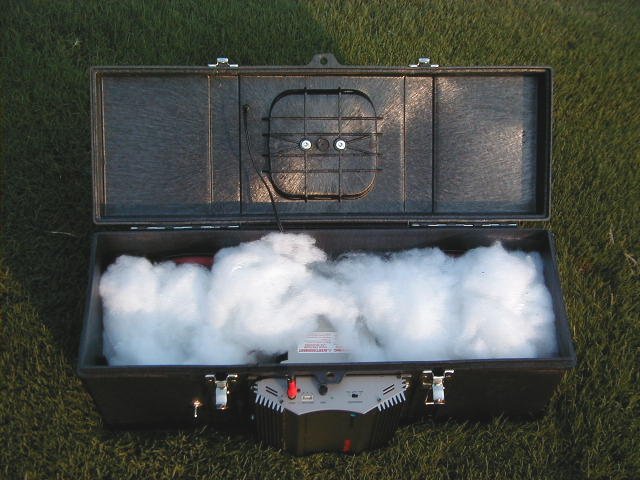

| I added Poly Fill to the inside. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| The Sony PnP, headphone amp and metal plates are attached with Velco tape. The 4" steel mending plates allow for easy mounting and removal of the antenna. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

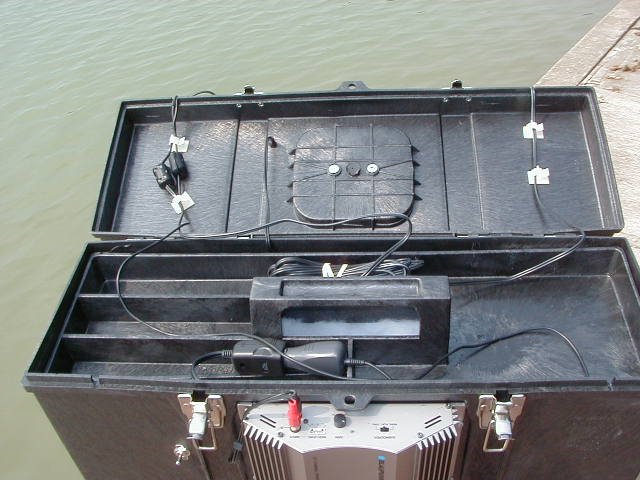

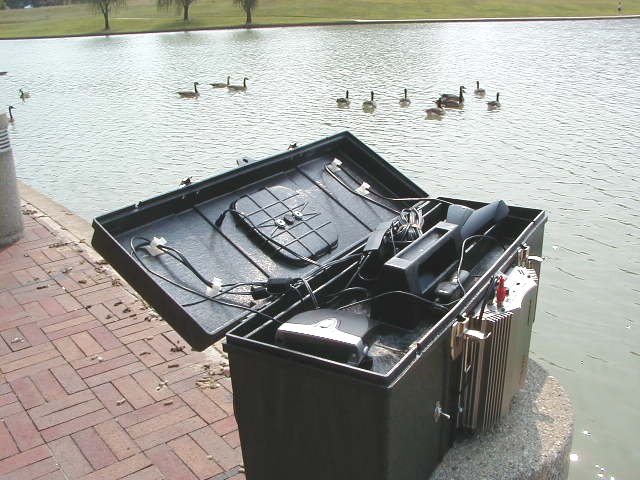

| The Sony tuner & antenna fit in the tool tray. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

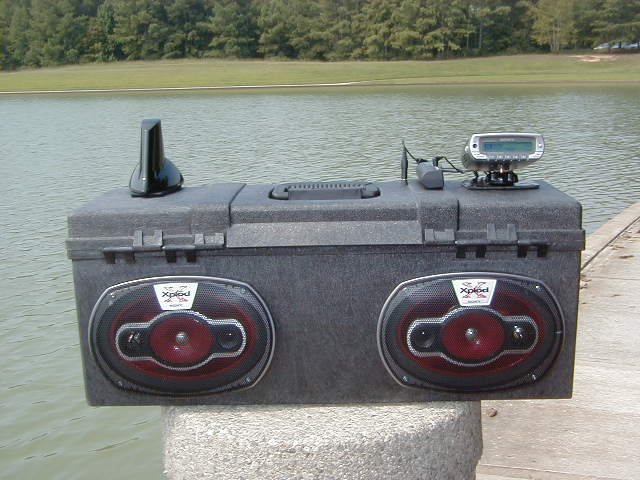

| BoomBox with SKYFi tuner. I used the home kit & Velcro tape. I used the power plug from a SKYFi car kit. It changes the 12 VDC to 6VDC. Same as the Sony. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| If you build a boom box it is at your own risk. Don't set down on wet grass, it could short out. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I bought the tool box at Lowes. This one is perfect for this project. It is made out of structural foam and is easy to drill and cut with a jig saw. Here's the link: | Click for Tool Box Link | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
BoomBox with Stock Sony (Test Wiring) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

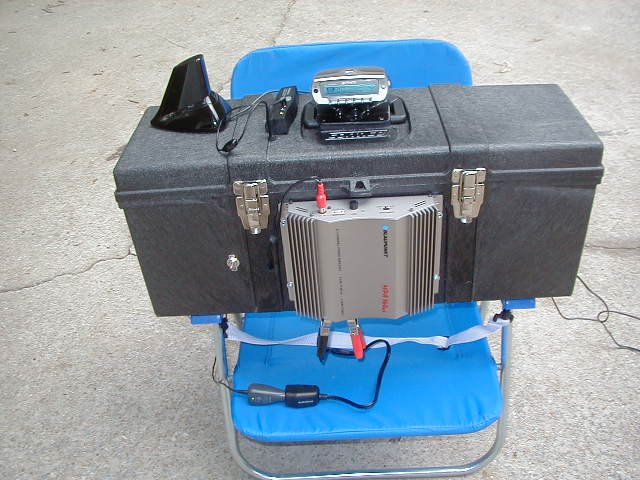

| This version of the boom box will work with your stock XM Sony system. I bought a 12 VDC Battery Terminal Adaptor Outlet from Radio Shack to plug the XM power cord into it. I cut the clamps off the RS outlet cord and attached them to the proper terminals on the amp with crimp fittings. You won't believe how good the Boom Box sounds. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
