Ejemplo 2:
Ejemplo sin reservorios. Resolver la siguiente red, C=130 para todas las tuberías
Datos de los nudos:
| Nudo | Demanda (lt/seg) | Cota terreno (msnm) |
| A | -270 | 55 |
|
B |
44 |
43 |
|
C |
7 |
40 |
|
D |
7 |
54 |
|
H |
14 |
45 |
|
J |
14 |
33 |
|
E |
22 |
53 |
|
G |
30 |
36 |
|
F |
132 |
30 |
Datos de las tuberías
| Tubería | Nudo i | Nudo j | Longitud (m) | Diámetro (in) | CHW |
|
1 |
A |
B |
450 |
8 |
130 |
|
2 |
B |
C |
350 |
6 |
130 |
|
3 |
D |
H |
435 |
8 |
130 |
|
4 |
H |
J |
375 |
6 |
130 |
|
5 |
E |
G |
415 |
6 |
130 |
|
6 |
G |
F |
400 |
6 |
130 |
|
7 |
A |
D |
450 |
10 |
130 |
|
8 |
B |
H |
400 |
8 |
130 |
|
9 |
C |
J |
350 |
8 |
130 |
|
10 |
D |
E |
390 |
10 |
130 |
|
11 |
H |
G |
400 |
8 |
130 |
|
12 |
J |
F |
400 |
8 |
130 |
Solución:
1. Procesamiento de datos
Observamos que en el problema no tenemos un nudo con cota piezométrica conocida, entonces nosotros debemos de asumir una, en este caso vamos a asumir que la cota piezométrica del nudo "A" es 100 m.
Los nudos con cota piezométrica desconocida serán:
| Nudo | Demanda | Cota terreno |
|
B |
44 |
43 |
|
C |
7 |
40 |
|
D |
7 |
54 |
|
H |
14 |
45 |
|
J |
14 |
33 |
|
E |
22 |
53 |
|
G |
30 |
36 |
|
F |
132 |
30 |
Y los nudos con cota piezométrica conocida serán:
| Nudo | Cota piezométrica |
|
A |
100 |
2. Entrada de datos

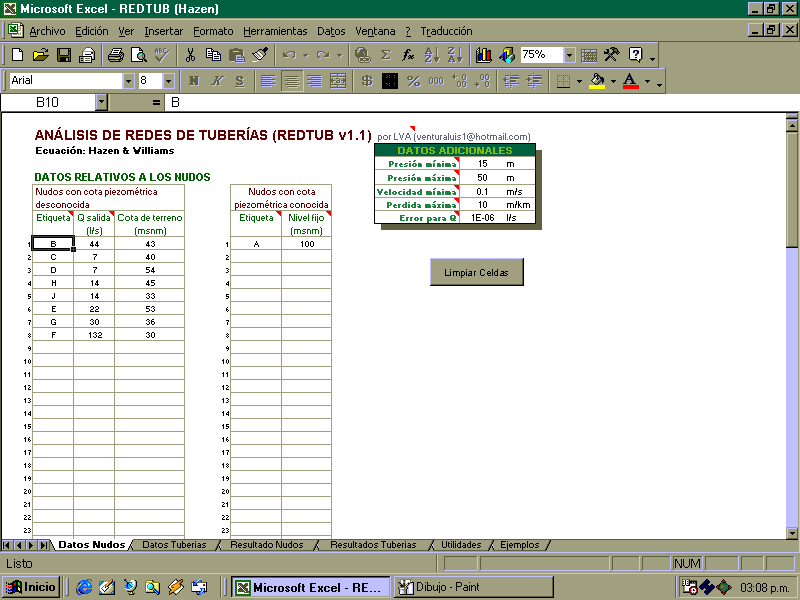

Introduciendo estos datos a la hoja "Datos Nudos"

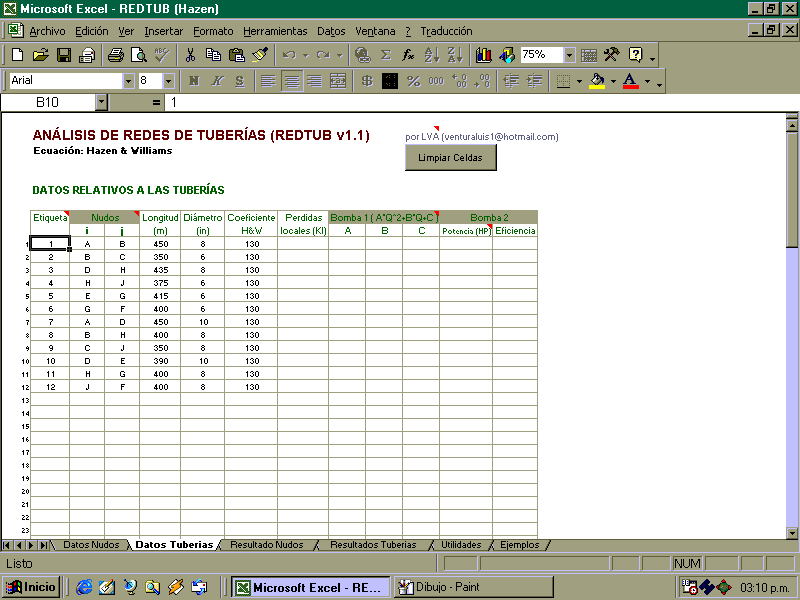

Luego activamos la hoja "Datos Tuberías" e introducimos los datos para las tuberías:
2. Análisis y cálculo

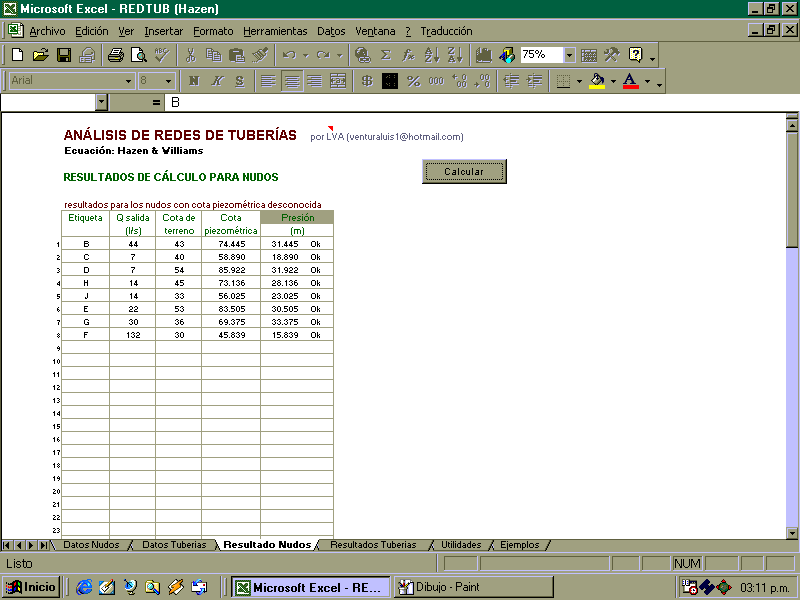

Una vez llenado de forma correcta las hojas de datos, activamos la hoja "Resultado Nudos" y hacemos clic en el botón "Calcular" y veremos los resultados de cálculo para los nudos

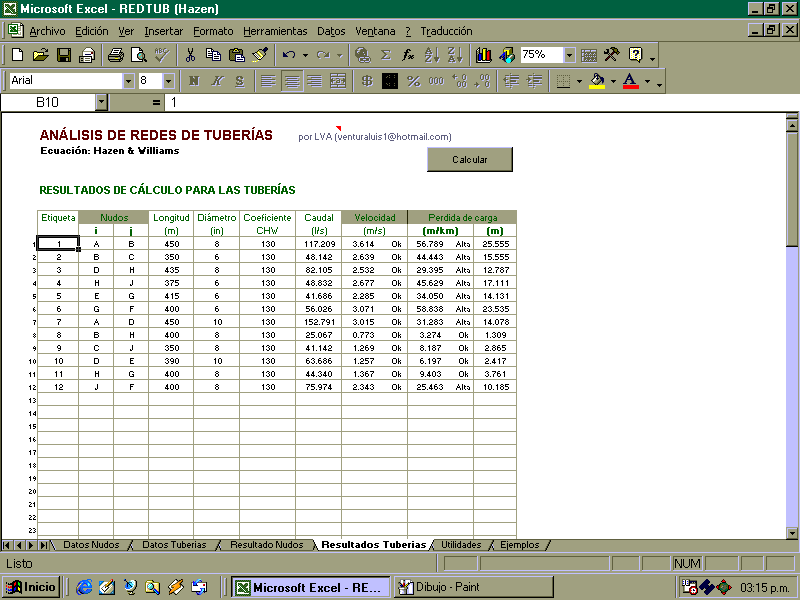

Para ver los resultados para las tuberías activamos la hoja "Resultados Tuberías", como ya hicimos clic en la hoja "Resultado Nudos" ya no es necesario hacerlo aquí.
Importante: El sentido del flujo final es del nudo "i" al nudo "j"
4. Comentario:
Existen velocidades superiores a 3m/s, podría ser significativo el fenómeno conocido como golpe de Ariete. Además los autores de la formula de Hazen & Williams limitan la velocidad a 3m/s.
