Ejemplo
1:
Ejemplo con reservorios. Resolver la red de tuberías que se presenta a continuación:
Nudos con cotas piezométricas desconocidas.
|
identificador |
Q demanda (lt/seg) |
Cota terreno (msnm) |
|
1 |
0 |
62 |
|
2 |
25 |
61 |
|
3 |
0 |
60 |
|
4 |
0 |
50 |
|
5 |
20 |
48 |
|
6 |
0 |
52 |
Nudos con cotas piezométricas conocidas
|
identificador |
Cota piezométrica (m) |
|
A |
94.48 |
|
B |
85.54 |
|
C |
50.19 |
Datos de las tuberías:
| Tubería |
Nudo
inicial |
Nudo
final |
Longitud (m.) |
Diámetro |
CHW |
|
1 |
A |
1 |
400 |
10 |
130 |
|
2 |
1 |
2 |
400 |
8 |
130 |
|
3 |
2 |
3 |
404 |
10 |
130 |
|
4 |
3 |
4 |
300 |
8 |
130 |
|
5 |
4 |
5 |
1500 |
8 |
130 |
|
6 |
5 |
6 |
408 |
10 |
130 |
|
7 |
2 |
5 |
400 |
10 |
130 |
|
8 |
3 |
B |
1500 |
10 |
130 |
|
9 |
4 |
C |
2000 |
12 |
130 |
|
10 |
1 |
6 |
308 |
8 |
130 |
Solución:
1. Entrada de datos

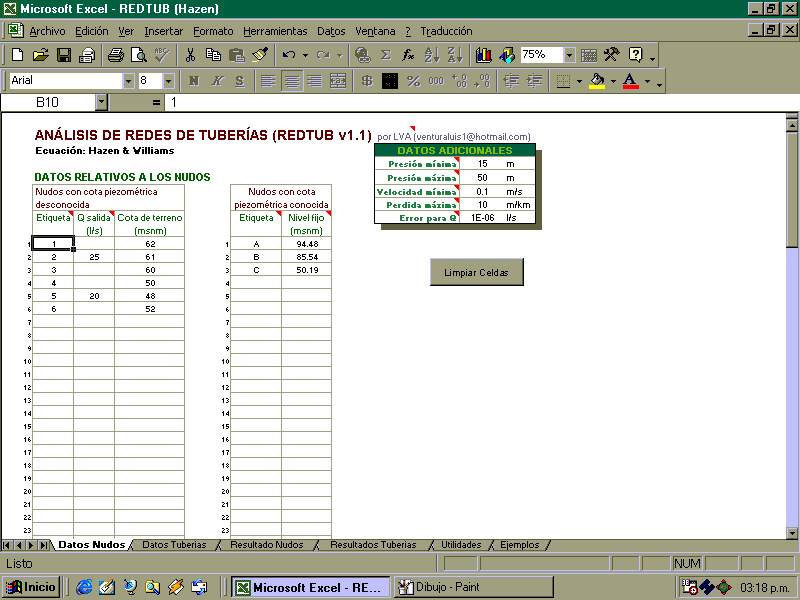

Primero activamos la hoja "Datos Nudos" y llenamos los datos que se refieren a los nudos

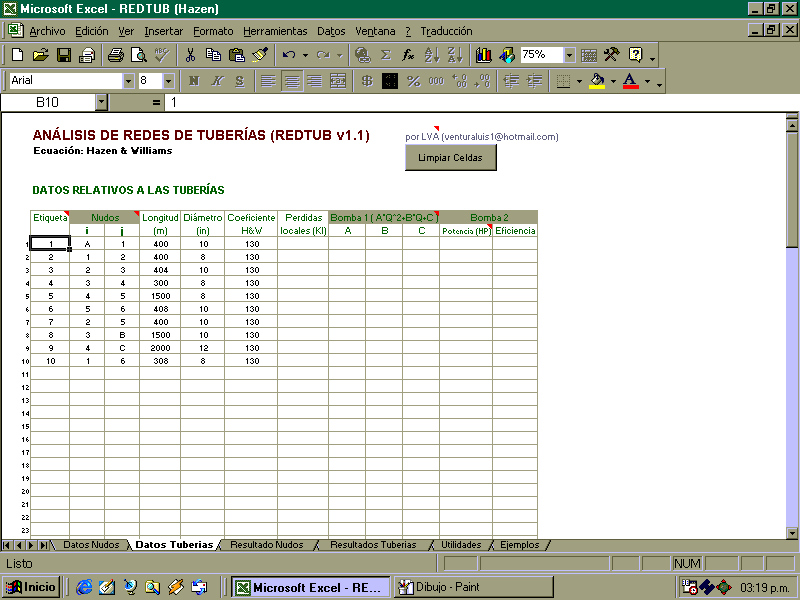

Luego activamos la hoja "Datos tuberías" y llenamos los datos que se nos suministran:
2. Análisis y cálculo

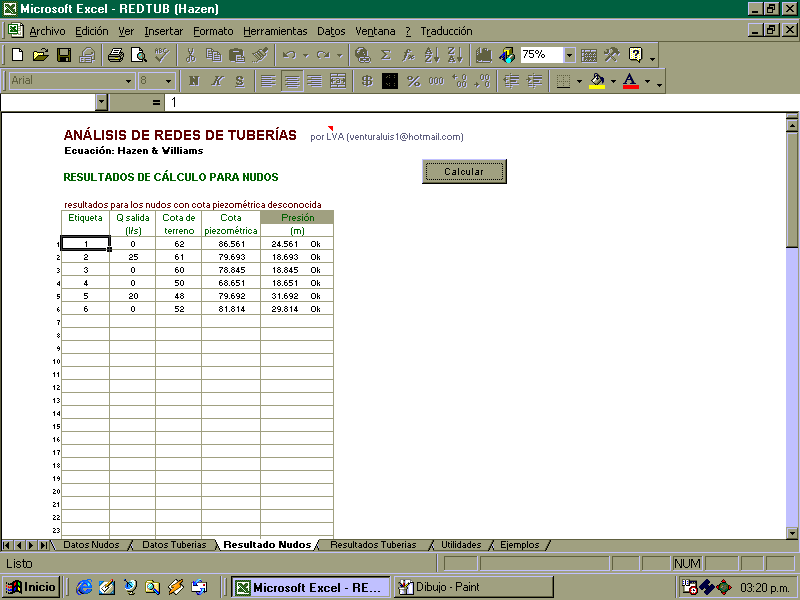

Una vez llenado de forma correcta las hojas de datos, activamos la hoja "Resultado Nudos" y hacemos clic en el botón "Calcular" y veremos los resultados de cálculo para los nudos

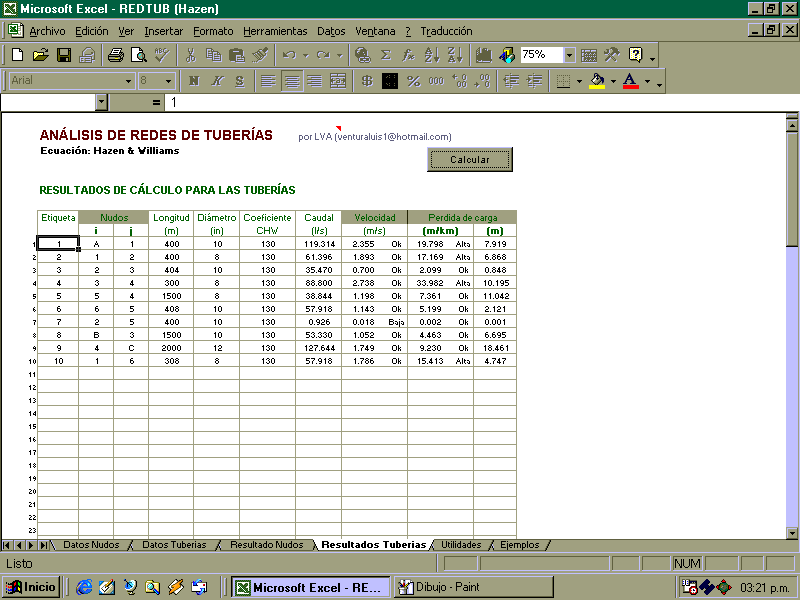

Para ver los resultados para las tuberías activamos la hoja "Resultados Tuberías", como ya hicimos clic en la hoja "Resultado Nudos" ya no es necesario hacerlo aquí.
importante: El sentido del flujo final es del nudo "i" al nudo "j"
3. Comentario:
Existen velocidades muy bajas que podrían invalidar el uso de la ecuación de Hazen & Williams, en ese caso es mejor usar la ecuación de Darcy.
