istas Ortográficas são imagens
sobre planos de projeção
que resultam de projeções cilíndricas
ortogonais a esses planos feitos por um
observador situado em um ponto
impróprio.
Existem três tipos de vistas
ortográficas: vistas principais, vistas auxiliares, vistas
seccionais. Devem ser executadas tantas vistas quantas forem
necessárias à caracterização de fabricação ou de montagem.
1. Vistas principais
2. Vistas auxiliares
3. Vistas seccionais
Vistas principais
são as vistas ortográficas obtidas quando se projeta um objeto
ortogonalmente nas seis faces do cubo; existem seis vistas
principais:
1. Vista Superior
2. Vista Frontal
3. Vista Lateral Direita
4. Vista Lateral Esquerda
5. Vista Posterior
6. Vista Inferior
Como as seis
vistas são semelhantes duas a duas, na prática, suprimimos
a vista inferior, a lateral direita e a posterior, representado
apenas três: a vista frontal, a lateral esquerda
e a superior. A vista mais importante de um objeto
deve ser utilizada como vista frontal, geralmente esta vista
representa o objeto na posição de utilização.
Na figura abaixo vemos as projeções
de um objeto em perspectiva. Na prática, porém, as projeções
são apresentadas como planos de projeção rebatidos sobre um
mesmo plano.
Vistas

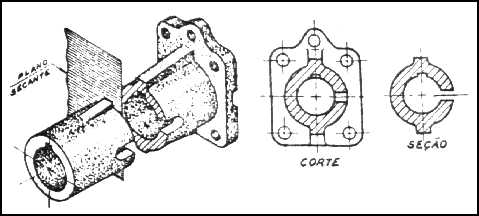

Seccionais são obtidas quando se supõe um objeto cortado
por um plano secante; é removida a parte interposta entre
o plano secante e o observador; são empregadas para mostrar
detalhes internos não revelados claramente em vistas normais;
existem dois tipos: Corte e Seção.
Vistas
Auxiliares são vistas ortográficas obtidas quando se faz
a mudança de planos de projeção; dependendo da nova posição
do plano de projeção pode-se obter dois tipos de vistas auxiliares:
1. Primárias (são obtidas quando
o novo plano de projeção é paralelo ao plano da face com que
se quer obter a Verdadeira Grandeza, e perpendicular a um
dos planos de projeção).
2. Secundárias (são obtidas
quando o novo plano de projeção é obliquo a todos os planos
de projeção do cubo).
Bibliografia
MACHADO, Ardevan (1986).
Geometria Descritiva. São Paulo: Projeto Editores
Associados, 26° ed. 306 p.
PRÍNCIPE Jr.
Geometria Descritiva. V. 1 e 2. SPECK, José
Henderson;
PEIXOTO, Virgílio Vieira
(1997). Manual Básico de Desenho Técnico.
Florianópolis : Editora de UFSC.
TATON, René e FLOCON
Albert (1979). A Perspectiva. São Paulo:
Difusão Européia do Livro, 135p.
-
