CÓDIGO JOHNSON

          Este programa es un ejemplo de manejo de tablas retardos código muy sencillo para que puedas analizarlo y entenderlo, puede ser modificado para  mostrar cualquier código ya que el código proviene de una tabla, este código puede servir para el movimiento de un motor paso a paso en una secuencia determinada, bueno las aplicaciones luego de modificar el programa son infinitas, el chiste como se dice es entenderle por lo tanto de veras contestar estas preguntas:

            1.- Que es el DPTR

            2.- Que variable controla la cantidad de datos a sacar de la tabla

            3.- Como se sale del bucle cual es la variable que se usa y cuando se sale

            4.- Que variable controla que posición de dato de la tabla se sacara

 Bueno te recomiendo hagas la prueba de escritorio y veras que responder estas preguntas es fácil !!!!!

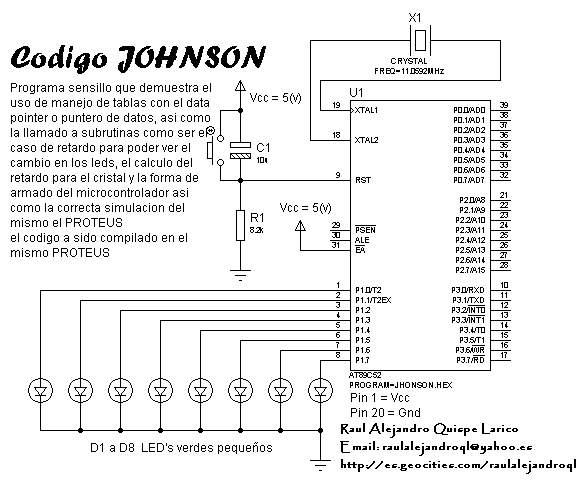

DIAGRAMA DEL CIRCUITO

LISTA DE MATERIALES

LISTA DE MATERIALES =================== QTY PART-REFS VALUE --- --------- ----- Resistors --------- 1 R1 8.2k Capacitors ---------- 1 C1 10u Integrated Circuits ------------------- 1 U1 AT89C52 Diodes ------ 8 D1,D2,D3,D4,D5,D6,D7,D8 LED-GREEN Miscellaneous ------------- 1 X1 CRYSTAL

CÓDIGO FUENTE PARA PRUEBA

    Este es el programa ANALÍZALO por favor te ruego !!!!! no lo presentes por presentar

; * * * * * * * * * * * * * * * * * * * * * * * * * * * ;* CODIGO JOHNSON DE 8 BITS * ; * * * * * * * * * * * * * * * * * * * * * * * * * * * ; Descripcion: ; Este codigo muestra por el puerto denominado P1 ; el codigo johnson de 8 bits con un retardo ; calculado de aproximadamente 1 segundo para un ; cristal de 11.0592Mhz ; - - - - - - - - - - - - - - - - - - - - - - - - - - - - ; Autor : ; Raul Alejandro Quispe Larico ; Cel: 72097633 ; Email: raulalejandroql@yahoo.es ; http://es.geocities.com/raulalejandroql ; - - - - - - - - - - - - - - - - - - - - - - - - - - - - ;--------------------------------------------------------- ; Programa Principal ;--------------------------------------------------------- org 0000h ; direccion del reseteo ajmp inicio org 0050h ; inicio de programa inicio: mov DPTR,#johnson ; carga al data pointer ; puntero de datos con la ; direccion de la tabla ; codigo johnson mov r0,#0 ; inicio de puntero para ; la tabla en cero bucle: mov a,r0 ; pasa la direcion de la tabla ; para sacar el dato de johnson movc a,@a+DPTR ; saca el dato al acumulador mov p1,a ; mostrando por el puerto acall retardo ; retardo para visualizar en los ; leds (llamado a sub programa) inc r0 ; se incrementa el siguiente dato ; a sacar en la tabla cjne r0,#10h,bucle ; se consulta para saber cuantos ; datos de la tabal se sacaron ajmp inicio ; reinicia el programa ;--------------------------------------------------------- ; Retardo para 1 segundo con cristal = 11.0592Mhz; ;--------------------------------------------------------- retardo: mov r3,#0aeh sal0: mov r4,#0aeh sal1: mov r5,#007h sal2: djnz r5,sal2 djnz r4,sal1 djnz r3,sal0 ret ;--------------------------------------------------------- ; Tabla de datos de codigo johnson ;--------------------------------------------------------- johnson: db 00000000b ; datos en binario db 00000001b db 00000011b db 00000111b db 00001111b db 00011111b db 00111111b db 01111111b db 11111111b db 11111110b db 11111100b db 11111000b db 11110000b db 11100000b db 11000000b db 10000000b end
