Alarme - Circuito de alarme em que um fio fino interliga diversos contatos normalmente fechados, pelo efeito de um campo magn�tico de um �m�, em ampolas de vidro (reed). Estas ampolas, com os respectivos �m�s, podem ser instaladas em portas e janelas. Maiores detalhes no diagrama esquem�tico. Status: Projetado, montado e testado.

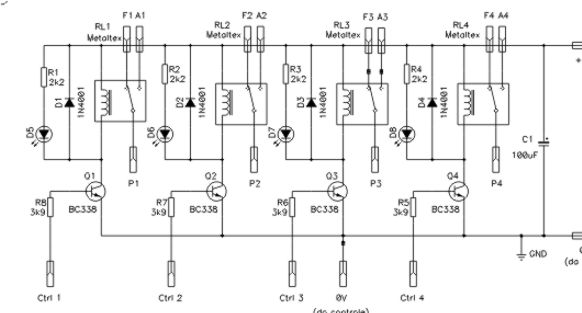

Acionamento com Rel�s - Diagrama esquem�tico para o acionamento de 4 rel�s. Entradas em n�vel TTL, solicitando cerca de 1mA em cada entrada, com rel�s para 12V/10A. Muito usado em circuitos controlados por microcontroladores. Quando o rel� se encontra acionado, seu led correspondente acende. Status: Projetado, montado e testado.

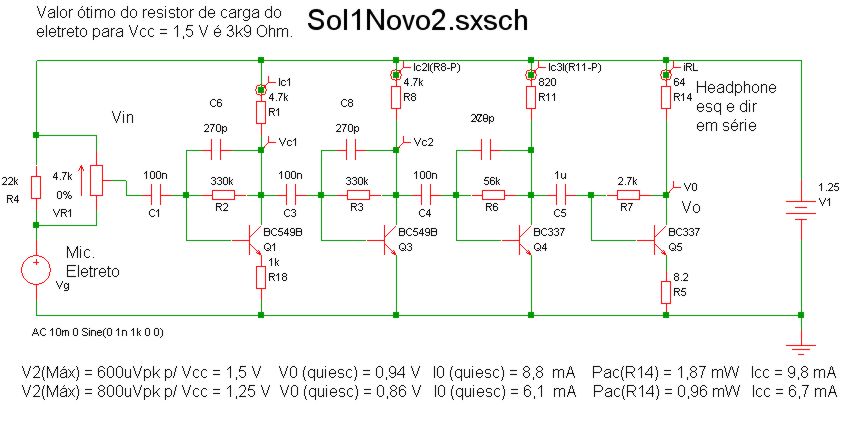

Fone de Ouvido - Diagrama esquem�tico alimentado com apenas 1,5V. Possui um microfone de eletreto e aciona um headphone com os falantes conectados em s�rie. Status: Projetado, montado e testado.

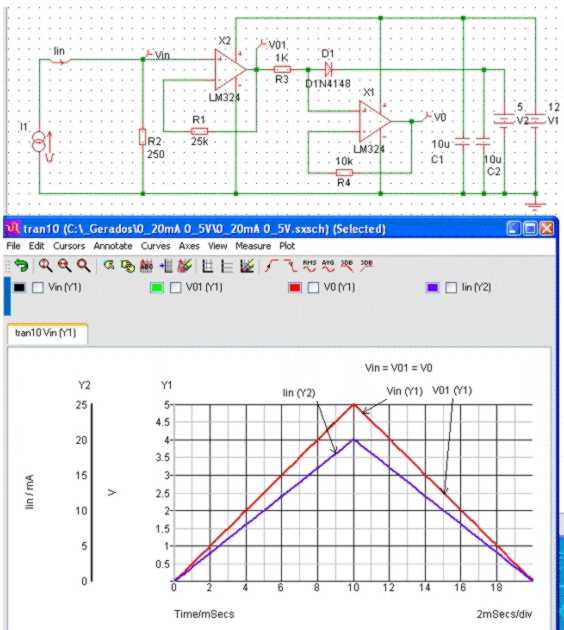

Conver��o de 0 a 20mA para 0 a 5V - Diagrama esquem�tico de um circuito que transforma uma corrente entre 0A e 20mA para uma tens�o entre 0V e 5V. Status: Projetado.

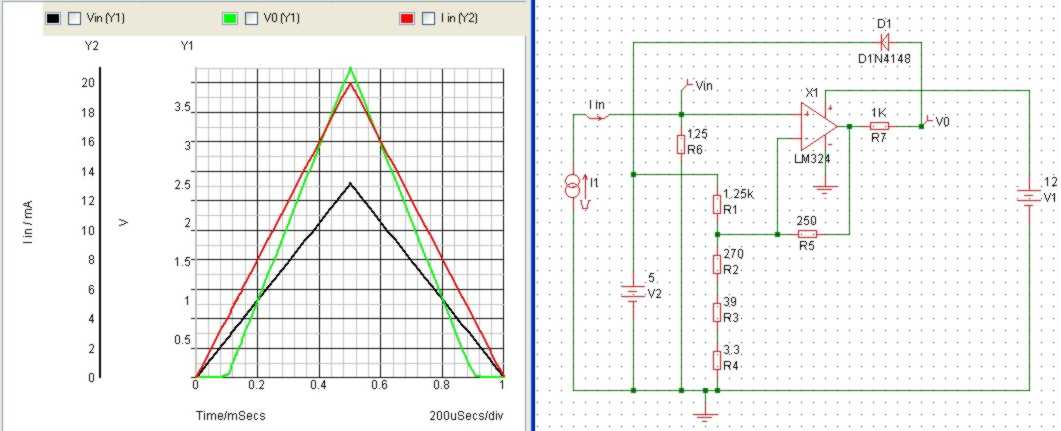

Conver��o de 0 a 20mA para 0 a 4V - Diagrama esquem�tico de um circuito que transforma uma corrente entre 0A e 20mA para uma tens�o entre 0V e 4V. Status: Projetado.

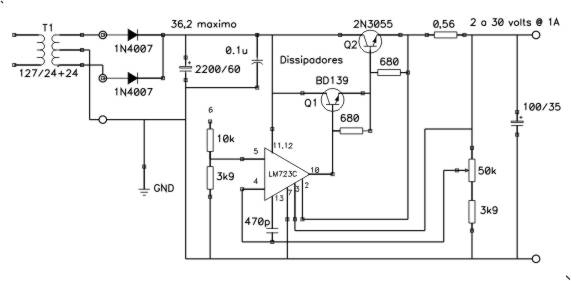

Fonte 30V@1A - Diagrama esquem�tico de uma fonte de alimenta��o linear, empregando o CI LM723. Possui limita��o de corrente em cerca de 1A. Status: Projetado, montado e testado.

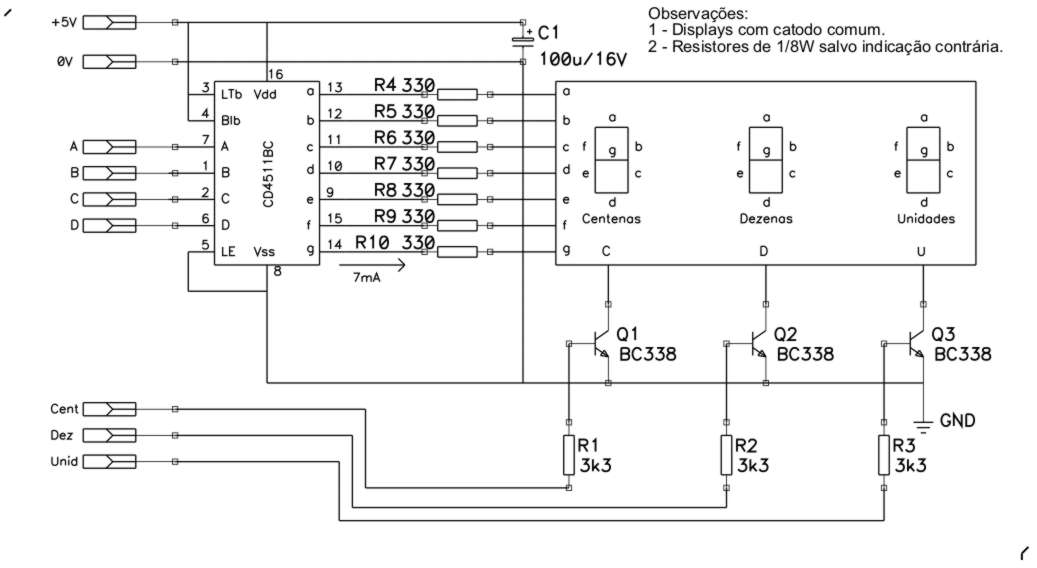

Display Num�rico - Diagrama esquem�tico de um display num�rico, utilizado para se observar o valor de um byte. Composto por tr�s mostradores de 7 segmentos, mostrando os d�gitos das centenas (de 0 a 2), das dezenas e das unidades. Cada um dos mostradores � acionado por um transistor, de forma multiplexada no tempo. H� sete entradas, provenientes do microcontrolador. Quatro em c�digo BCD, consumindo baix�ssima corrente e tr�s que determinam qual algarismo deve ser mostrado, com um consumo de corrente de 1mA em cada entrada. O CI CD4511 converte o c�digo BCD em 7 segmentos. Status: Projetado, montado e testado.
Carregador de Baterias - Carregador de baterias simples. Status: Projetado, montado e testado. Vide em Tutorial Carregador de Baterias .
Pr�-amplificador - Circuito de um pr�-amplificador com ganho de tens�o 105, imped�ncia de sa�da com 80 Ohms e faixa de frequ�ncias entre 8Hz e 150kHz. Status: Projetado, montado e testado.
