Tansmissor para 40 Metros





VFO - oscila em 80 metros



Oscilador



Excitador e Tanque final - saída 40 metros

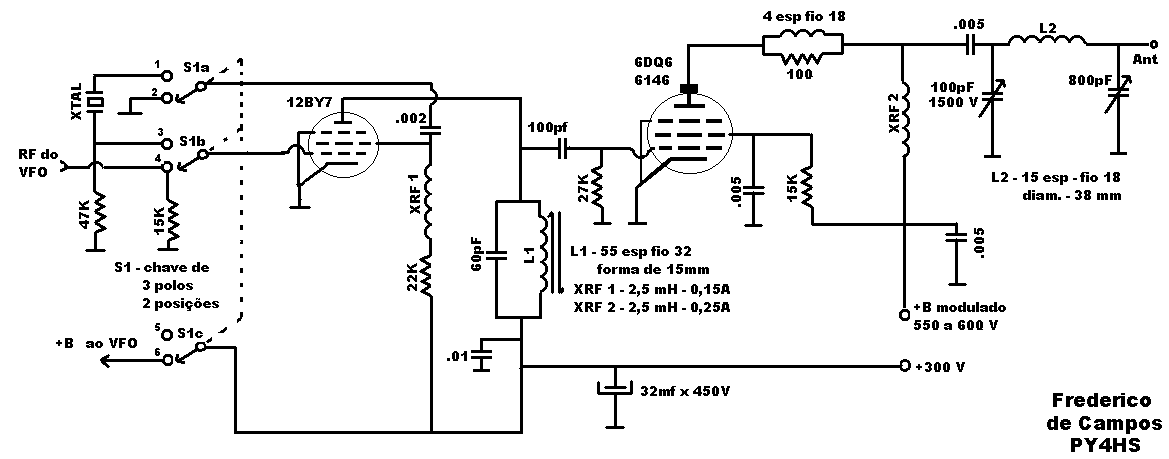

Escitador e PA



Pinagem das Válvulas



Válvula Pino 1 Pino 2 Pino 3 Pino 4 Pino 5 Pino 6 Pino 7 Pino 8 Pino 9
12BY7 Catodo G1 G3-iS H H Hm P G2 G3-iS
6146 Catodo H G2 Catodo G1 Catodo H MC



Modulador



Modulador







Válvula Pino 1 Pino 2 Pino 3 Pino 4 Pino 5 Pino 6 Pino 7 Pino 8 Pino 9
12AX7 placa G K H H placa G K centro H
6AV6 G1 K H H diodo diodo placa ------- -------
6L6 SL H placa G2 G1 SL H K -------
