Nesta página procurarei colocar os esquemas, comentários, colaborações de amigos para que possamos ver a quantas andam o radioamadorismo por este nosso brasilzão..

Começamos nossa apresentação com nosso amigo o PY2JPP - Joaquim que,  graciosamente nos brindou com seu já famoso Imperador, TX AM totalmente transistorizado, para que pudessemos nos deliciar com a prata fina  do que ainda estamos encontrando no mercado nacional. É claro que não deixarei de incluir outras pratas finas de nosso acervo radiomadoristico que, a cada dia, nos brindam com uma peça compativel, uma com a outra, nos levando até mesmo à dúvida de qual realmente queremos montar.

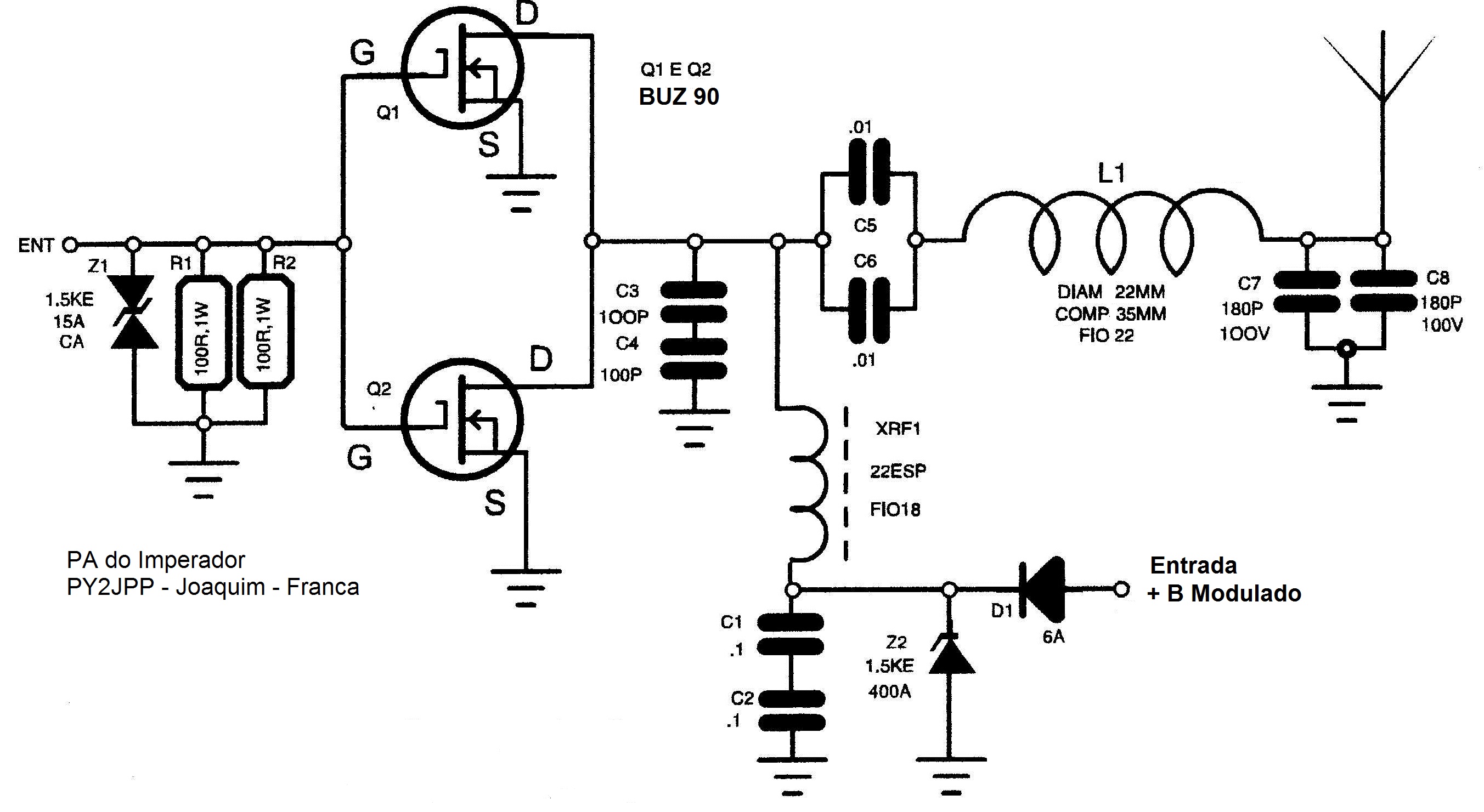

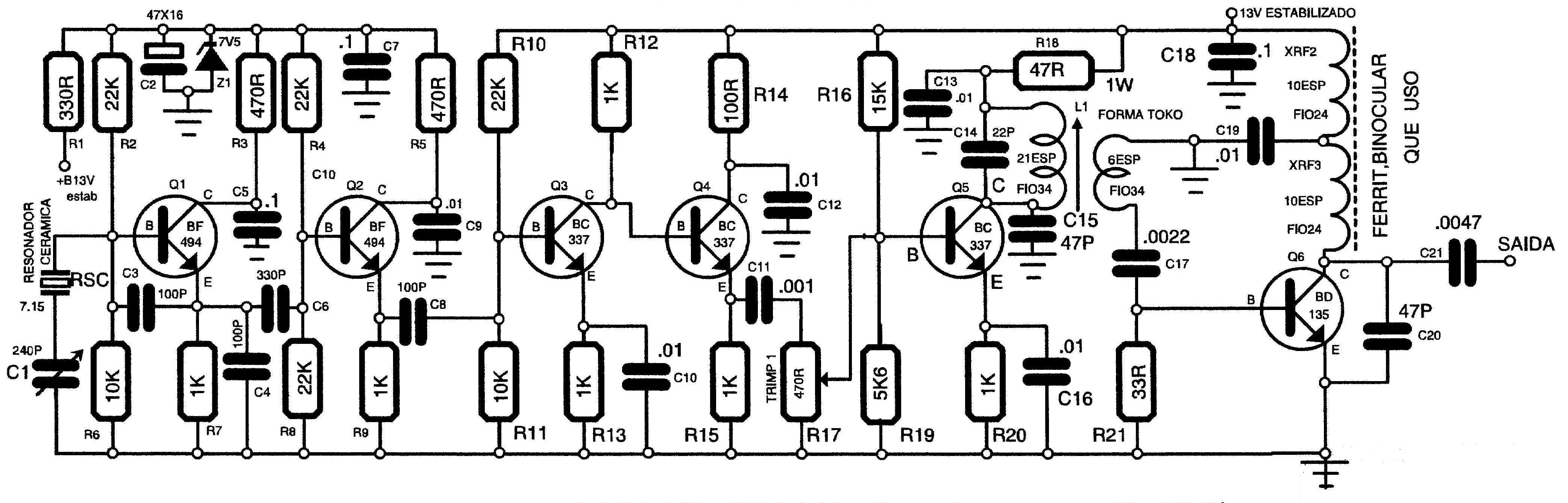

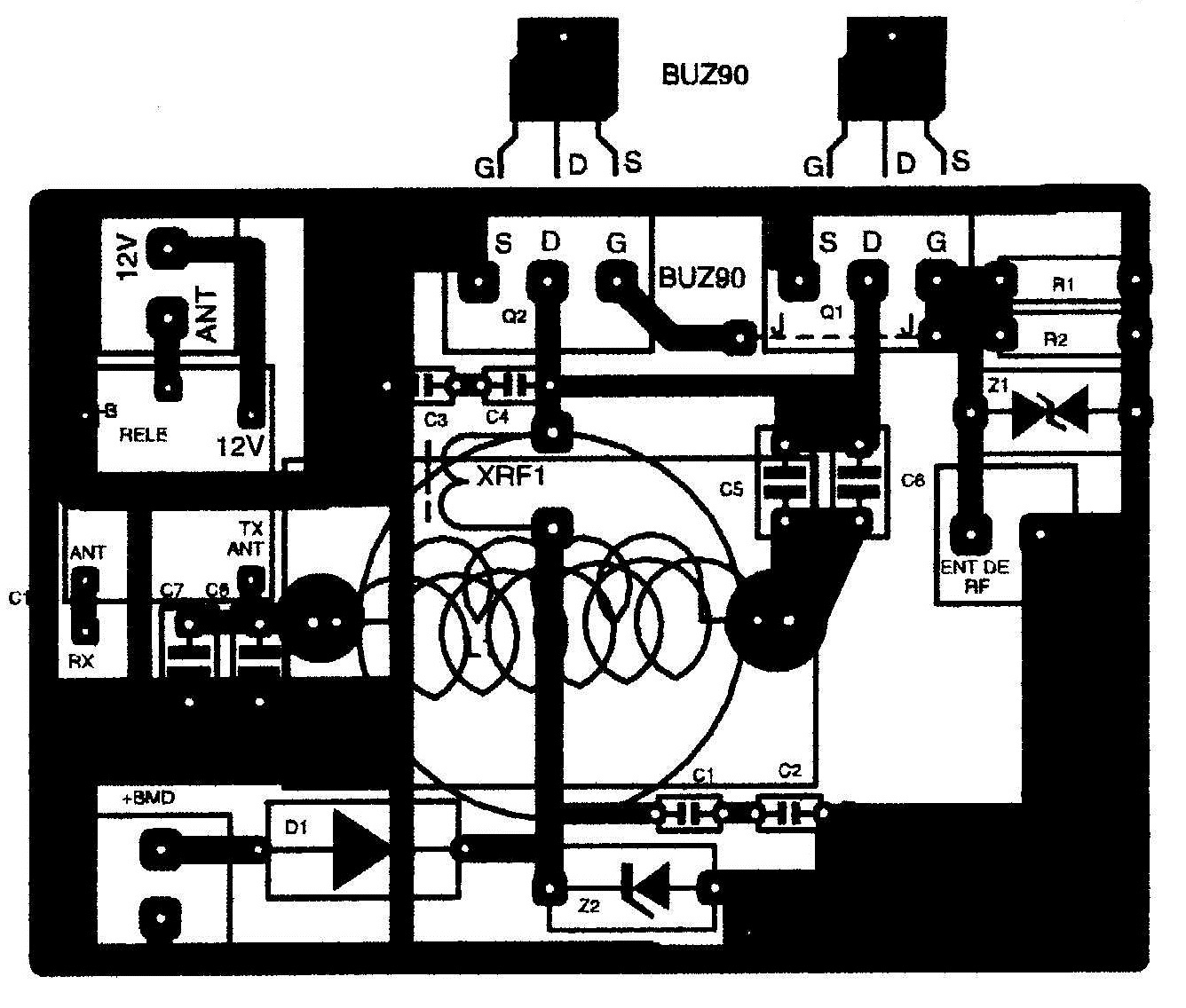

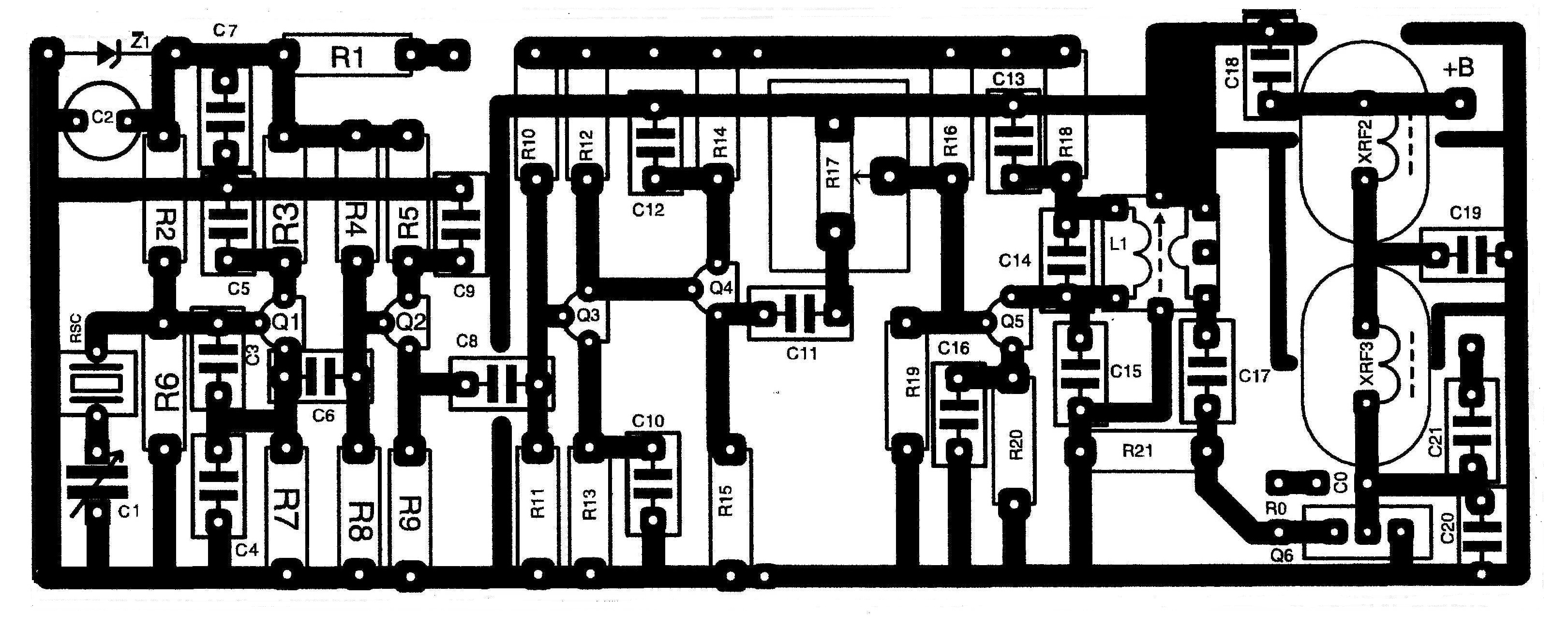

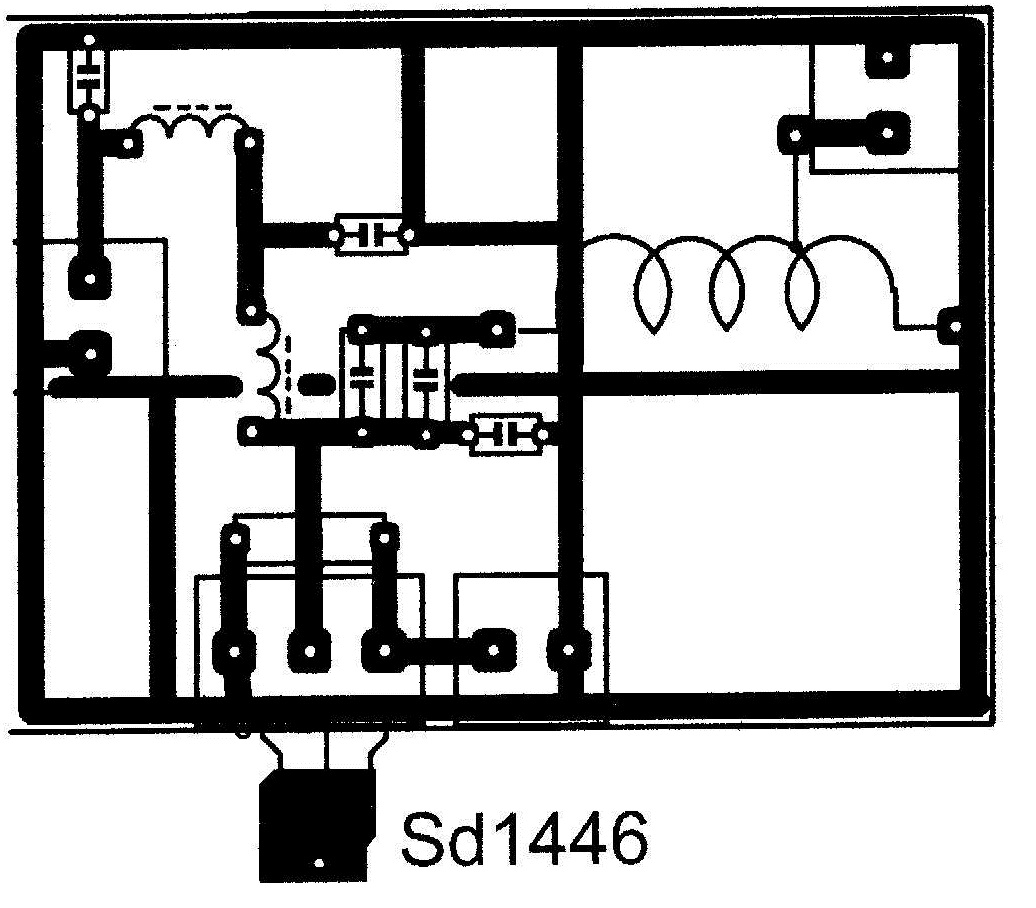

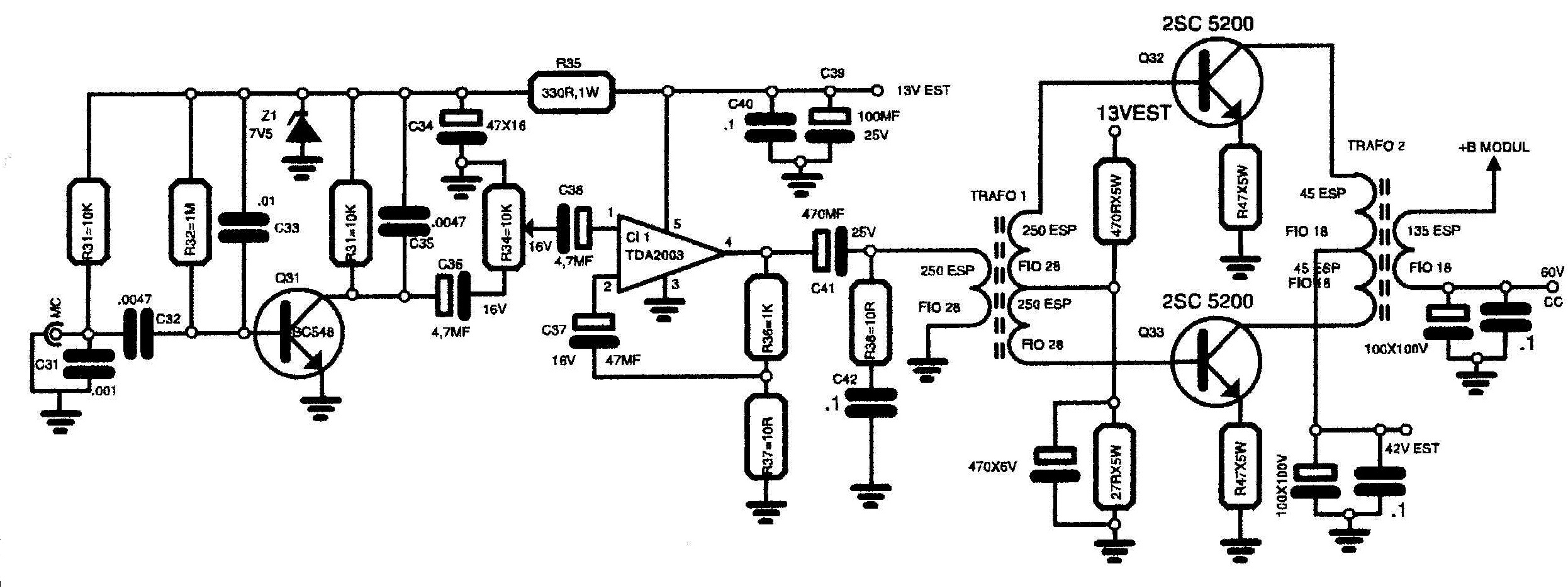

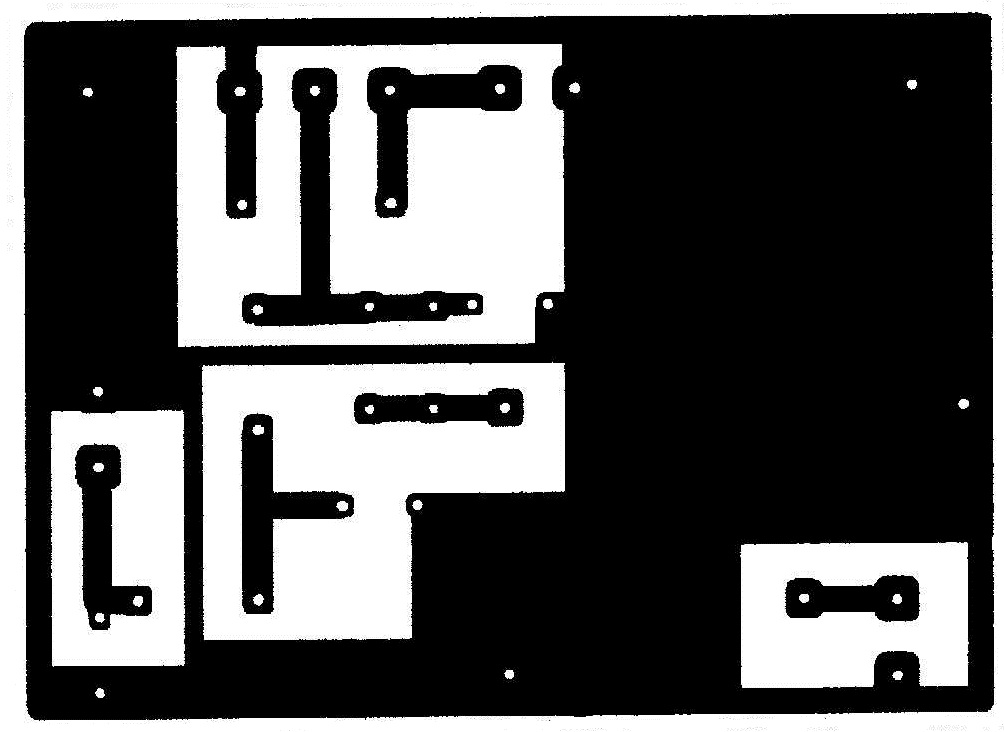

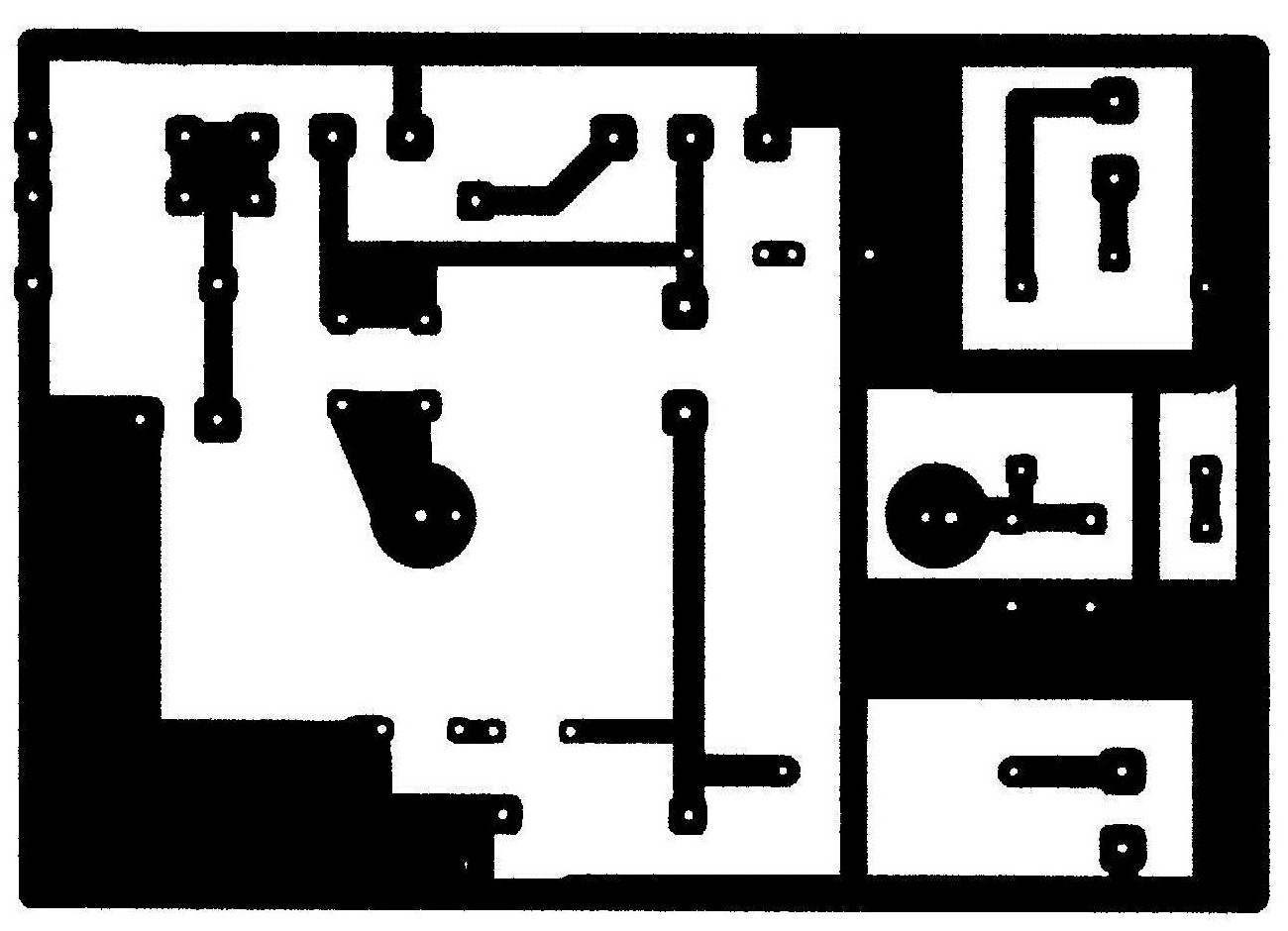

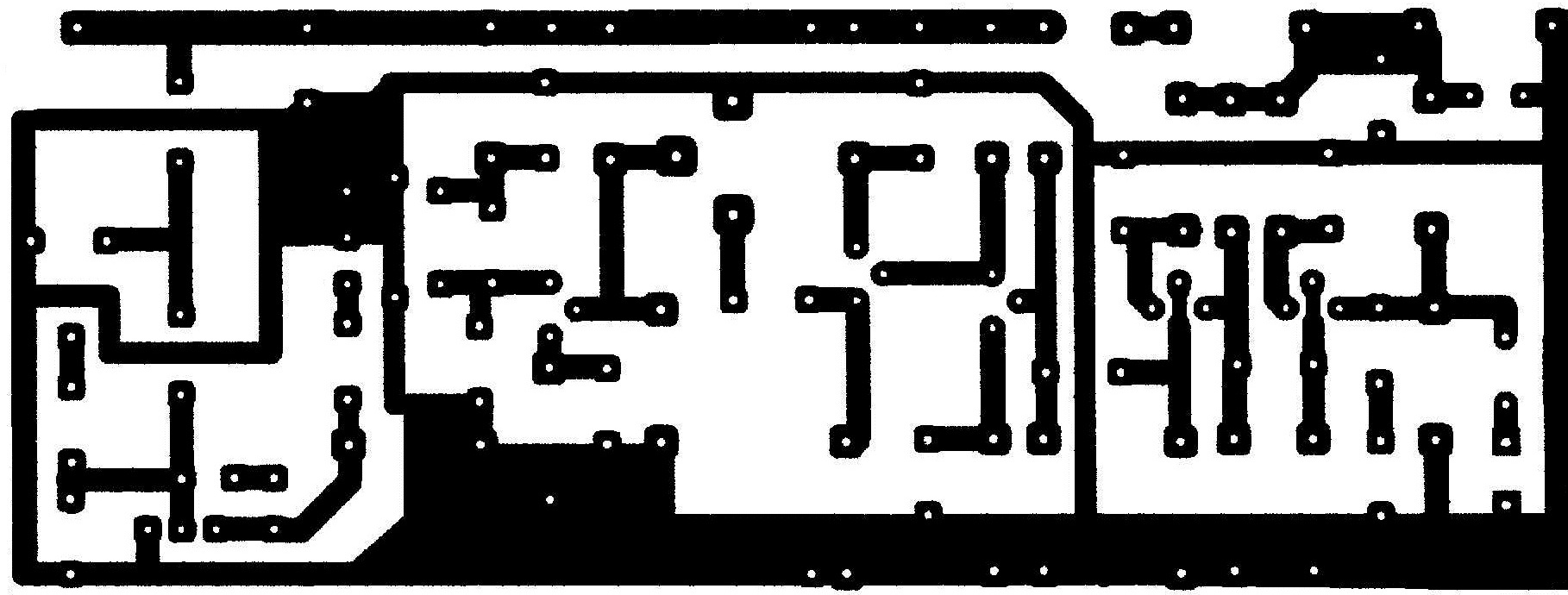

Este é o esquema completo do equipamento onde todo o circuito é mamão com açucar. Abaixo voce poderão encontrar, por partes, o VFO, o excitador e o PA, com seus esquemaa e layout das placas, já invertido para que voces não percam tempo tendo que isto fazer.
