10 Mts

A=  4.98 Mts

B=  3.52 Mts

C=  0.73 Mts

D=  1.76 Mts

Múltiplo de Alimentação = 2.32 Mts

20 Mts

A=  9.94 Mts

B=  7.02 Mts

C=  1.46 Mts

D=  3.51 Mts

Múltiplo de Alimentação = 4.63 Mts

40 Mts

A=  19.74 Mts

B=  13.94 Mts

C=  2.90 Mts

D=  6.97 Mts

Múltiplo de Alimentação = 9.20 Mts

80 Mts

A=  38.40 Mts

B=  27.12 Mts

C=  05.64 Mts

D=  13.56 Mts

Múltiplo de Alimentação = 17.901 Mts

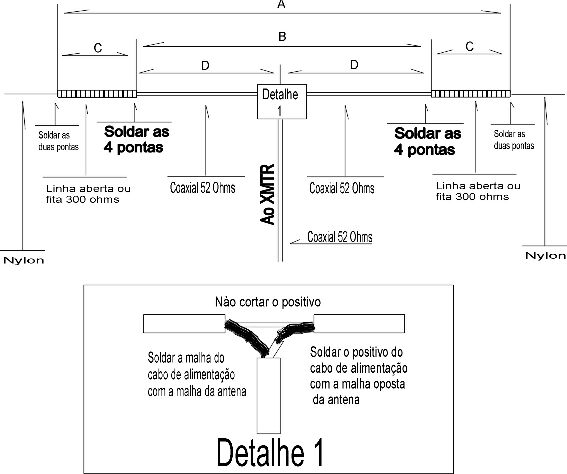

1) Comprimento da antena

460 / F = A

F =  frequência a ser utilizada

A = comprimento total   da antena

 A x  0.3048 = (C + D)

(C + D) = cada lado da antena

  2) Comprimento do cabo coaxial

 325  /  F = X

 X x 0.3048 = B

B /  2 = D

D = cada lado do dipolo feito com o coaxial

Utilize coaxial RG 50 ou RG 52 para 50 W

3) Comprimento da   fita de TV

Simplesmente Subtraia   D de (C + D)

Simples, não?

4) Múltiplos para o cabo de alimentação

(99 x  0.66) / F

onde:

99 é a constante e 0,66 o fator de velocidade do cabo coaxial

Utilize, de preferência,  múltiplos ímpares . Prefira cabos de maior calibre na alimentação
