| MATERIAL |
| Balun com relação 1:1 |
| 26 metros de fio de cobre l 2,5mm comum |
| 20 metros de fio de cobre esmaltado 19 AWG |
| 02 pedaços de tubo de PVC de 1’ 5/8 com 12 cm de comprimento |
| 02 isoladores de porcelana (castanhas) ou de PVC para as pontas |
| PROCEDIMENTOS INICIAIS |
| Esta tipo de antena possui aproximadamente 25 metros de comprimento, cobre perfeitamente a banda dos 40 e 80 metros. |
| Foi utilizado, na sua confexão, cabo flexível de 2,5mm, por ser de fácil manuseio, mais leve e não formar pequenas curvas como ocorre com fios comuns de cobre, nada impede que se utilize fio rígido de cobre. |
| Comece pela confecção das bobinas, conforme mostrado abaixo: |
 |
| Para proteção da bobina contra intempéries será ideal revesti-la com uma fina camada de cola epóxica ou vernis marítimo. |
 |
| Utilize, de preferência,parafusos, porcas e arruelas de aço inox ou latão, para maior proteção contra ferrugem pela ação do tempo. |
| Essa bobina deve ser confexionada com material isolante. Poderá ser utilizado o teflon, nylon ou mesmo o PVC. O material escolhido, deverá ter um com comprimento de 30 cm. Deverá ser torneado com um diâmetro de 1’5/8, com 11 cm de comprimento por 0,5 cm de espessura. Servirá de forma para a bobina. |

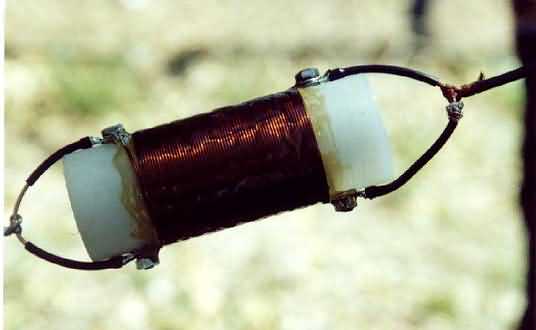

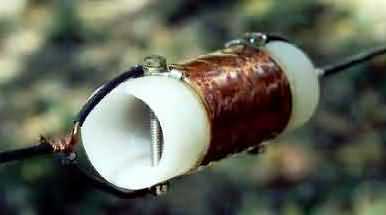

| Coloque parafusos de aço inox ou latão atravessando a peça, conforme mostrado na foto, sendo que, ao início e ao término do enrolamento, será acrescentado um fio rígido, em forma de alça, de cobre esmaltado, onde será fixado e soltado o fio da antena. |
 |

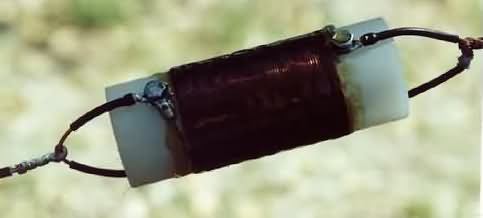

| Solde terminais de cobre ou latão nas extremidades do fio de cobre 19 AWG, fixando-os nos parafusos, juntamente com o fio rígido. São dadas cerca de 67 voltas de fio 19 AWG, aproximadamente, 7 cm de fio será o comprimento total da bobina na forma plástica. |
 |
| Soldar cada extremidade do fio esmaltado 19 AWG nas alças, tanto no lado de 40 metros como no de 80 metros. |

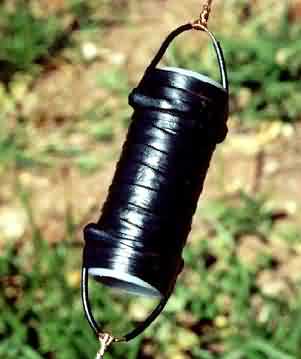

| Para maior proteção das bobinas contra as intempéries, nada melhor que utilizar fita de autofusão em toda a extenção do enrolamento. |
| Sob a ação do sol e da chuva, o esmalte de proteção do fio torna-se quebradiço, podendo vir a provocar curtos indesejaveis podendo vir a afetar o desempenho da antena em qualquer das bandas. Por este motivo o uso das proteções. |
| MONTAGEM E AJUSTES |
| Lembre-se de começar a montagem da antena soldando os fios e os cabos flexíveis ao isolador central, no caso, o Balun de Ferrite relação 1:1. |
| Como a bitola ou mesmo a marca de cada fio de cobre a ser utilizado pode vir a variar, apenas como base inicial, corte com aproximadamente 10 metros e 60 centímetros cada segmento da antena, está é a medida que será usada para a banda dos 40 metros. |
| Solde as bobinas nas extremidades dos fios. Colocando-as, você estará fazendo a parte dos 40 metros. |
| A seguir, corte aproximadamente 2 metros de fio que serão ligados no outro extremo da bobina, completando com isto a parte dos 80 metros. No extremo aberto, solde finalmente os isoladores. |
| Para o ajuste, o procedimento é bastante simples. Defina, primeiramente, se a antena será instalada como V invertido ou dipolo "esticado". Caso você não tenha boas condições de terreno, o V invertido será a melhor opção porém, lembre-se que a abertura e o fechamento do ângulo, deve estar compreendido entre 90 e 130 graus, o que muito influenciará no ajuste da estacionária. |
| Tente primeiro localizar em que freqüência a antena está ressonando na banda de 40 metros. Abra e feche o vértice da antena para ver se baixou ou aumentou esta freqüência de ressonância. Conforme o encontrado, comece a cortar pequenos pedaços do fio antes da bobina, ou seja, ajuste a faixa de 40 metros no segmento de maior comprimento. Lembre-se sempre de verificar o ângulo de abertura da antena. Procure fazer este ajuste aproximadamente no centro da banda pois, esta antena possui uma faixa bastante larga em sua ressonância. |
| Para o ajuste dos 80 metros o procedimento é praticamente o mesmo, sem que se mexa no segmento de fio antes da bobina já ajustado em 40 Metros. Lembre-se que a bobina passa a atuar a partir desse ponto, portanto, sua ressonância será bastante pequena comparada com a banda de 40 metros e, assim sendo, escolha uma freqüência dentro dos 80 metros onde você mais utiliza e inicie os ajustes. Faça com muito cuidado para que não haja necessidade do uso de acopladores. Esta antena, caso seja utilizada na bando dos 20 metros, poderá trazer bons resultados mas será lembre-se de utilizar um acoplador de antena para que a R.O.E se mantenha bem baixa. |
| Sua montagem e ajuste são bastante simples, dispensando maiores comentários, com paciência e a ajuda de um medidor de R.O.E., tudo ficará mais fácil. |
| Outra forma de se realizar a montagem das bobinas será utilizando cano de PVC marrom soldável, conforme mencionado anteriormente, nas mesmas medidas, mas com acabamento diferente, veja a figura. |
 |
| Para tal, foi usado o cano PVC, que é utilizado em encanamento residencial, medimdo 40 mm, uma vez que a medida externa é aproximadamente igual a do projeto inicial que tem mais ou menos 41mm de diâmetro externo. |
 |
| Foram utilizadas na montagem, luvas de
PVC que foi cortada para prender o fio de cobre das bobinas. O restante da montagem e
material utilizado para a confexão são os mesmos da montagem anterior.
|
 |

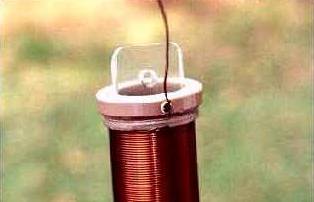

| Como variação, foi utilizado material acrílico resistente, usado em pára-brisa, janelas de avião, etc., prezo por dentro da bobina para a amarração do fio da antena. Assim, a bobina não sofrerá nenhuma pressão quando a antena for esticada. |
