Para o radioamadorismo, acessório não significa um pneu "tala larga", um "som da pesada" ou qualquer coisa que o valha, neste sentido.

Para o radioamadorismos, acessórios são, tão somente, os equipamentos que deverão ser utilizados junto a seus transmissores e receptores ou conjuntos tranmissor/receptor. Na realidade, são pequenos aparelhos que servem para auxilia-lo, em seu cotidiano, na verificação e prova de seus equipamentos.

O assombroso desenvolvimento tecnológico do século XX tem sido, se dúvida, possivel graças à precisão com que se tem chegado a efetuar medições científicas. Os instrumentos que podem ser utilizados no radioamadorismo são numerosos e alguns chegam até a ser muito complicados e caros, como por exemplo um analizador de espectro ou diversos tipos de geradores de sinais padrão.

Muitos radioamadores, especializados em eletrônica, são capazes de desenhar e construir seus próprios equipamentos, neste caso, precisrão de mais equipamentos de provas e medidições que muitos radioamadores cujos equipamentos procedem principalmente do Japão ou dos EUA; podem incorporar instrumentos de medida tais como um frequencímetro digital, um gerador de marcas ou "marker" que proporciona um sinal padrão a cada 25 kHz e permite calibrar o dial, e diversos instrumentos de painel para indicar tensões, potências e intensidades do próprio equipamento.

Dará, pois, esta página uma mera descrição dos equipamentos de medida e prova mais comumente utilizados pelo radioamador.

Algumas fotos ou esquemas terei nesta página para lhes oferecer bem como links para que se consiga maiores informações ou mesmo auxílio nas montagens. Tentarei trabalhar somente com páginas brasileiras (devemos dar mais valor ao que é nosso), pois sou brasileiro e muito me orgulho.

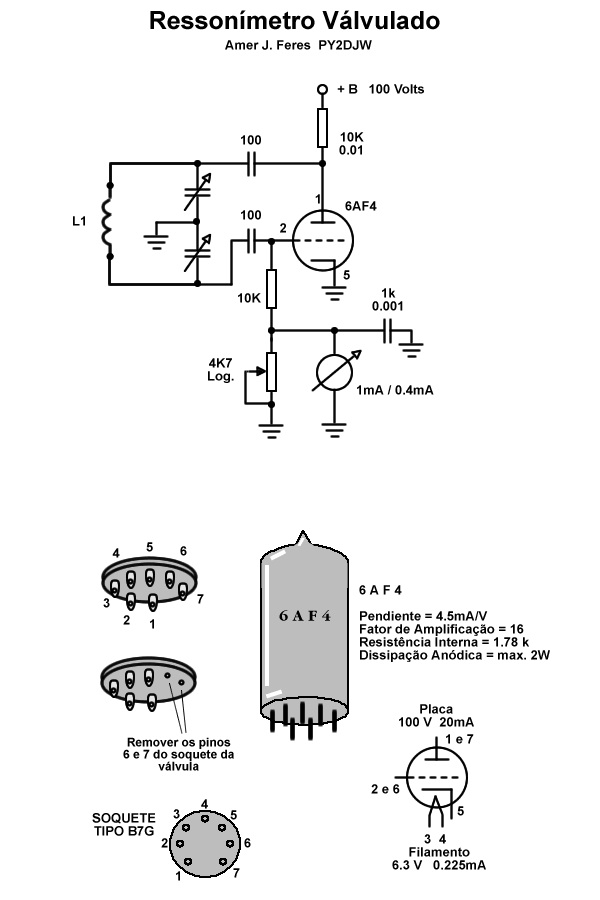

Deep Meter
(medidor por mergulho de grade)

Deep Meter é o nome em inglês de um instrumento muito útil para medir a freqüência de ressonância de circuitos osciladores. Estes equipamentos eram fabricados, inicialmente, com válvula e a corrente de grade diminuia quando se aproximavam de um circuito sintonizado em sua mesma freqüência por que parte da energia de oscilação do deep-meter passava pelo circuito. Atualmente os deep-meters são montados com transistores bipolares ou de efeito de campo (FET), não alterando seu princípio de funcionamento.

Clique na imagem para acessar o arquivo completo

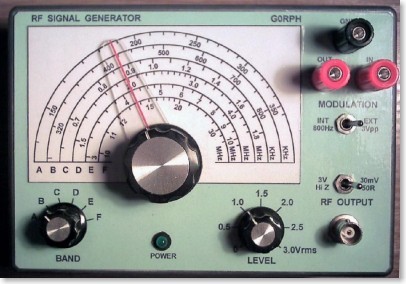

Gerador de RF

Como sabemos e o próprio nome já diz, a finalidade do Gerador de RF é justamente esta, a de gerar um padrão de rf que nos possibilite calibrar ou mesmo alinhar um receptor de rádio.

Clicando na imagem, voce também poderá acessar o artigo completo.
Ou, se preferir vá a este link que voce terá o arquivo original.

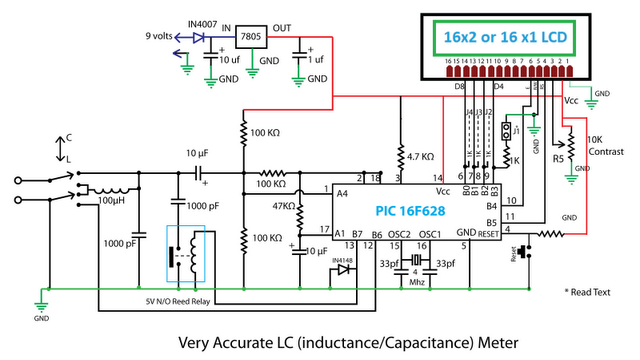

LC Meter

Um indutímetro e capacímetro de fácil construção

Clique sobre a imagem para voce ir ao site para maiores exclarecimentos

Sobre o projeto

Este é um indutímetro/capacímetro de fabricação caseira muito preciso com componetes comuns e de fácil aquisição em nosso mercado. A abrangência deste LC Meter é extremamente boa para medidada de baixos valores de indutância e capacitancia.

Alcance de medidas de Indutância deste LC Meter:
- 10nH - 1000nH
- 1uH - 1000uH
- 1mH - 100mH

Alcance de medidas de Capacitância deste LC Meter:
- 0.1pF - 1000pF
- 1nF - 900nF

Ele se auto calibra quando ligado, assim não há possibilidade de erro humano durante a calibragem. Nos podemos também re-calibrá-lo a qualquer instante pressionando o botão "reset". Este medidor é completamente auto ajustavel.

Indo à página de PY2WM voceê obterá maiores informações sobre o LC Meters

Através do site do PY2MG - Gomes voce também poderá encontrar outros equipamentos para sua bancada de trabalho.
