Olá Amigos, bem vindo à minha página de eletronica para o radioamadorismo, agora melhor extruturada.

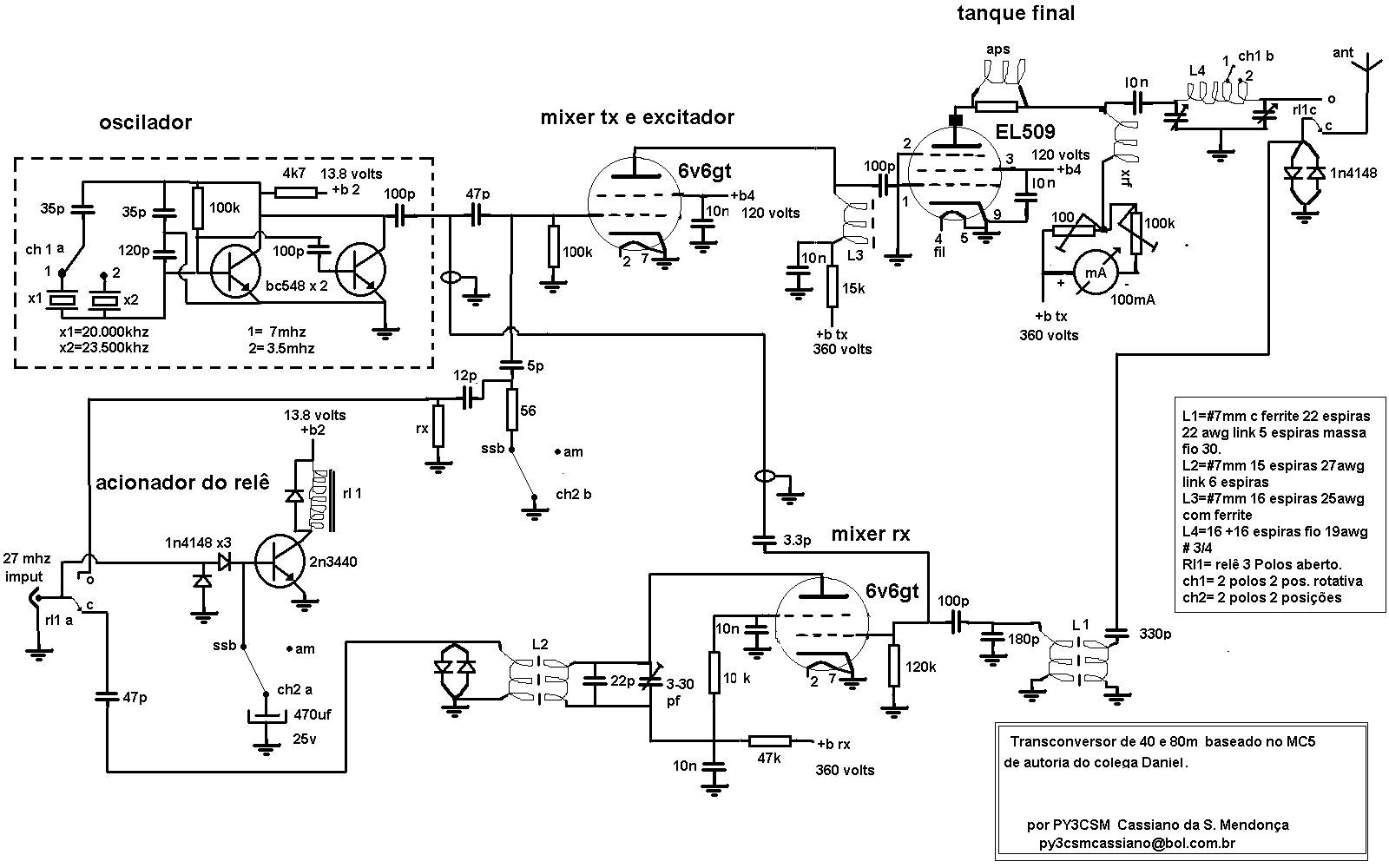

        Na figura abaixo voce pode observar o transconversor valvulado de autoria do colega Daniel, já modificado(simplificado) por mim.  Este transconversor foi utilizado em conjunto com o CCE ssb5000, em operações na faixa de 40 metros, o qual obteve transmissão e recepção satisfatorias.

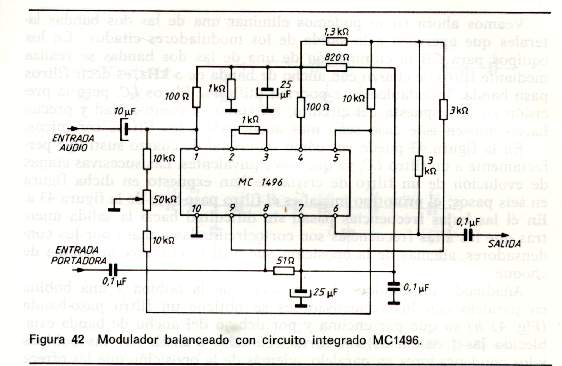

             Nesta outra figura voce observa um simples circuito de modulador balanceado, com controle de supressão de portadora, utilizando um CI, MC1496, o qual foi montado testado e se mostrou bastante funcional.

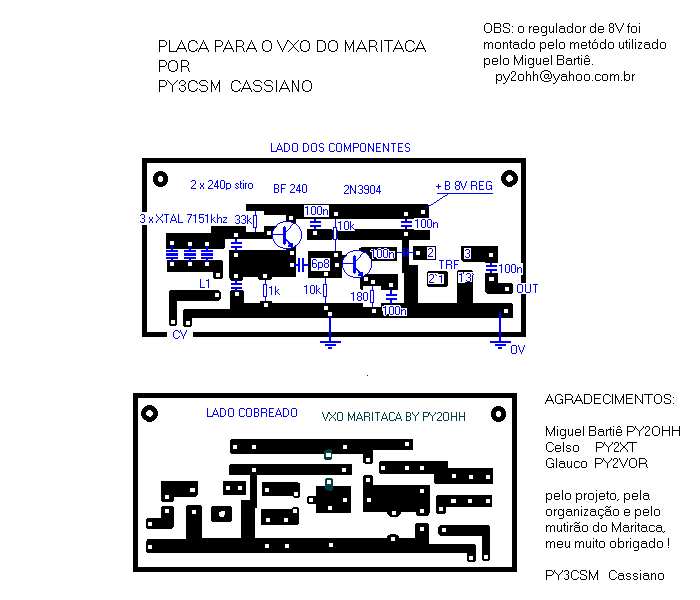

             Este é o Layout da placa de Circuito Impresso do Super VXO do Transceptor Maritaca, do mutirão do grupo QRP-BR (ver seção de links), este protótipo da placa foi projetado montado e testado por mim, se mostrou bastante eficiente e me surpreendeu pela excelente estabilidade; em breve colocarei fotos do protótipo montado, e algums comentarios sobre testes que efetuei com o osciloscópio e com um ressonador cerâmico no lugar dos cristais, apesar da funcionalidade e de a placa não ter ficado feia, optei por utilizar na montagem definitiva do Maritaca, as placas confeccionadas pelo colega José Maria Gomes, que ficaram simplesmente fantásticas, sua pagina pessoal pode ser encontrada na seção de links de minha home page.

       Forte 73's, e se voce tem um circuito que acha interessante, e deseja um espaço para divulgá-lo, entre em contato, através do link [email protected] .
