MEDIDOR QRP DE SWR A LED (AMPLIFICADO)

Na caixa ele ficou pequeno

Depois de montar um QRP, nada melhor que a operação portátil durante viagens ou passeios, daí montamos um dipolo preso no centro por uma peça de acrílico e ambos os braços ligados a um conector tipo RCA, que virou padrão para os meus conectores QRP. O cabo coaxial assim tem dois conectores RCA macho nas extremidades um para antena outro para o QRP.

Mas e a estacionária se ficar muito alta ... a operação QRP vai para o vinagre ! Operando QRP, já não é tão fácil e ainda com uma antena ruim é perder o tempo na certa !

A Solução :

Procurando na Internet pudemos estudar uma grande variedade de circuitos. Optamos por uma ponte resistiva, não mede a estacionaria diretamente, mas dá uma boa idéia de como ela está !

Como indicador escolhemos um diodo Led simples, leve, barato e atende a necessidade = perfeito.

Montamos um protótipo que funcionou relativamente bem

Veja o principio das pontes resistivas (Wheastone) :

A antena é como se fosse um braço da ponte, para uma corrente no medidor igual a zero os valores de 47 X 50 (2x100r em paralelo) deve ser igual a 47 X Z (antena). Para ajustarmos a ponte substituímos a antena por um resistor de 50 Ohms.

Na ponte resistiva com indicação a Led , o Led se apagará quando a ponte estiver equilibrada.

Ao substituirmos a antena por resistores de diversos valores notamos que a ponte não estava sensível.

Acrescentamos um transistor e retiramos a alimentação da própria ponte, com resultados excelentes.

A ponte detecta um desequilíbrio de 2 Ohms e funciona até com 50mW de potência .

Esquema

Material

1 chave 2 pólos 2 posições alavanca miniatura (SWR-DIRETO)

1 chave 1 polo 2 posições alavanca miniatura (medir calibrar)

4 resistores 100 Ohms 2 W metalfilme

2 resistores 47 Ohms 2 W

1 resistor de 1K Ohms ¼ W

1 resistor de 220 Ohms ¼ W

1 transistor BC547 ou 548

2 diodos 1N4148

1 diodo LED vermelho

1 potenciômetro de 4k7

Montagem

A montagem foi feita em uma caixa de alumínio com 50 x 50 mm .

Fixamos os conectores RCA fêmea, as chaves alavanca e o potenciômetro, soldamos os resistores de alta Watagem mantendo um espaçamento para ventilação, e fizemos uma soldagem aérea dos outros componentes – o diodo Led foi montado sob pressão.

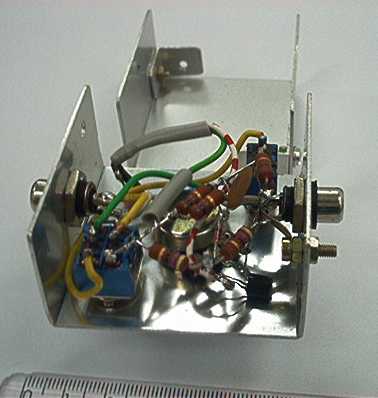

caixa aberta do medidor

caixa aberta do SWR a Led

Operação :

Conectar um trx QRP na entrada colocar a chave na posição SWR e a outra chave na posição calibrar.

Ajustar o potenciômetro até o Led apagar, passar para a chave da posição de calibrar para medir, aplicar sinal se a estacionaria for 1:1 o Led ficará apagado caso houver estacionaria o Led acenderá, quanto maior a diferença entre os pontos de Led apagado maior será a estacionaria.

Quer saber mais, então visite os links abaixo :

http://www.dwiarda.com/scientific/Bridge.html A ponte de Wheastone principio

http://licencera.free.fr/radio_electricity_contents.html Ponte de Wheastone, SWR e radioeletrecidade – site Francês – em inglês.

http://www.g4wif.fsnet.co.uk/resistive_swr_bridge.pdf Exemplo de ponte resistiva

http://www.g3ycc.karoo.net/res_swr.htm outra ponte

http://www.btinternet.com/~g4wif/q_tech15.htm mais uma ponte

http://www.natworld.com/ars/pages/back_issues/1998_text/0998_text/bright.html ponte a Led

http://www.alphalink.com.au/~parkerp/nojun98.htm uma ponte e antena long wire



Comentários, sugestões, dúvidas, você montou ? escreva para

[email protected]
