MEDIDOR DE IMPEDANCIA DE ANTENA DE PRIMO POBRE



Utiliza baixa potencia.

É fácil de montar e baixo custo.

Útil no ajuste de antenas.

Útil na verificação da impedância na freqüência de trabalho.

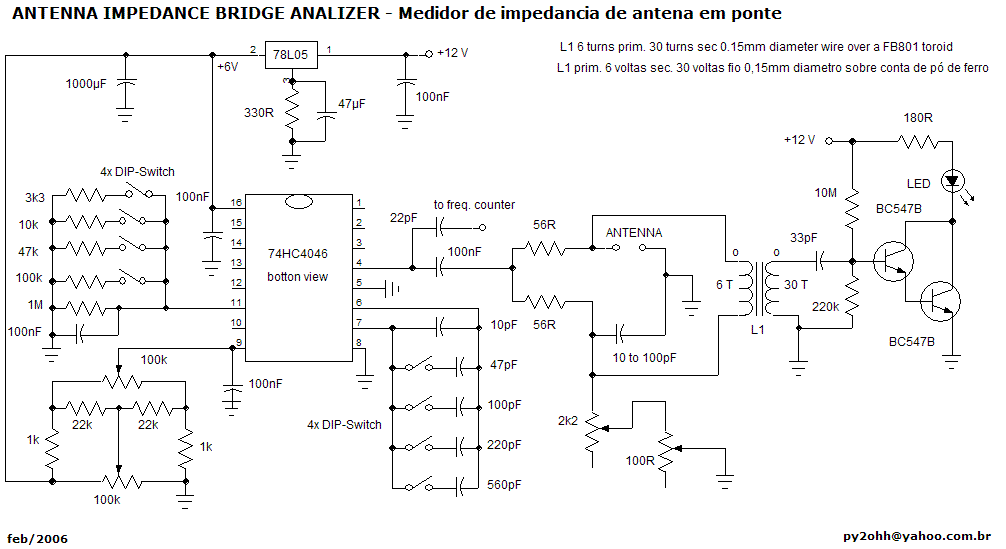

Esquema



Detalhes de montagem e ajustes no LINK



Calibração:

Depois de montado, com a ajuda de um ohmímetro, faça uma escala correspondente a posição do potenciômetro e o valor ôhmico dele.



Operação:

Coloque a antena sob teste.

Ajuste a freqüência desejada.

Mova os potenciômetros de 2k2 e 100R até o LED apagar: o valor da soma das resistências dos potenciômetros será a impedância.



73 de py2ohh Miguel



POOR MAN ANTENNA ANALYZER



- Low power.

- Ease to build and low cost.

- A good tool to adjust antennas.

- Ease to know your antenna impedance at a desired the frequency.



Schematics.



Details of building: look at LINK.



Calibrating:

After building, with an ohmmeter, draw a scale of the 2k2 and 100R pots.



Use:

Connect the antenna under test.

Adjust desired frequency.

You Tune the pots 2k2 and 100R until the LED goes out. The impedance will be the sum of both pots.



73 de py2ohh Miguel
