Funconamiento del pulsorreactor Chino.

Nota: aunque el principio de funcionamiento es el mismo q el de los pulsos con válvula (por explosiones) el funcionamiento de este motor no es el mismo

Referencias:

Azul: aire Verde: mezcla (aire y combustible) Rojo: Productos de la combustion

1. Admisión. En este ciclo, entra la mezcla de aire/gas a la cámara de combustion. Para lograr hacer esto cuando este apagado, se utiliza una funete de aire como un ventilador o aspiradora.

2. Ignición. Una vez q la mezcla ha entrado a la CC(camara de combustion) esta es detonada por la bujia

.

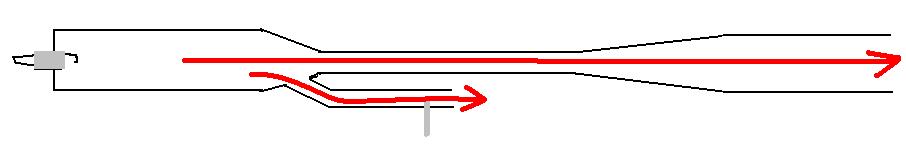

3. Luego, los gases salen por ambos agujeros.

4. Dado a q los gases salen con tanta velocidad, y poseen inercia, se genera un vacio en la camara de combustion. este vacio, hace q se deje de expulsar gases y que se comience a chupar. Por la entrada de aire, se aspirara aire, que al mezclarse con el gas producira la mezcla. Y por el tubo de escape, se aspirara una parte de los gases calientes que estaban saliendo

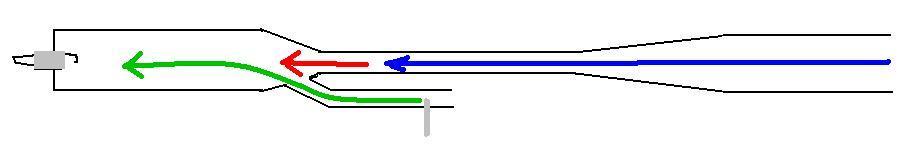

5.Compresión. Por la inercia de los gases, estos se siguen desplazando hacia la camara de combustion aun cuando la presion es igual a la del ambiente, logrando un relacion de compresion de casi 2:1. La flecha azul indica que tambien se esta aspirando aire por la cola

6.Finalmente, la nueva mezcla es detonada debido a la presion y los gases provenientes de la salida de gases. Esto significa que la bujiay el aire suplementario no seran necesarios mientras el pulsorreactor este funcionando.

Asi el ciclo se repite. Todo el ciclo ocurre 250 veces por segundo(250 Hz)
