TARJETA MADRE
Componente	Imágen	Descripción
Pila		La pila del ordenador, o más correctamente el acumulador, se encarga de conservar los parámetros de la BIOS cuando el ordenador está apagado. Sin ella, cada vez que encendiéramos tendríamos que introducir las características del disco duro, del chipset, la fecha y la hora...

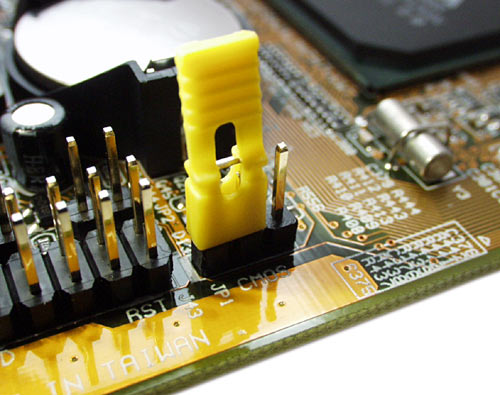

Jumpers		Son unos puentes que sirven, entre otras cosas, para configurar la velocidad de microprocesador, al igual que la de otros componentes de la placa base. Están formados por simples piececitas de plástico que "puentean" o unen varias patillas de un conector. La configuración para dichos jumpers viene reflejada en el manual de la placa base.

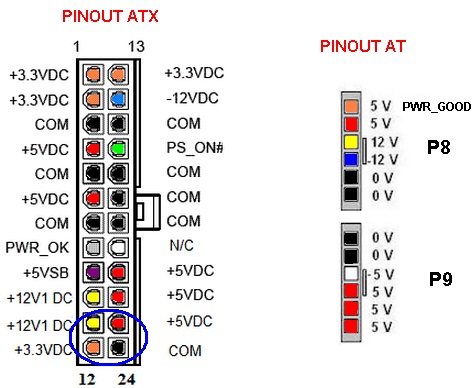

AT		Fue el estándar durante años con un formato reducido, por adaptarse con mayor facilidad a cualquier caja, pero sus componentes estaban muy juntos, lo que hacia que algunas veces las tarjetas de expansión largas tuvieran problemas.
ATX		Son las más comunes y difundidas en el mercado, se puede decir que se están convirtiendo en un estándar son las de más fácil ventilación y menos enredo de cables, debido a la colocación de los conectores ya que el microprocesador suele colocarse cerca del ventilador de la fuente de alimentación y los conectores para discos cerca de los extremos de la placa. Además, reciben la electricidad mediante un conector formado por una sola pieza.

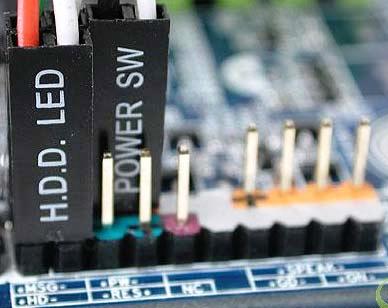

POWER / RESET		Sirve para encender, apagar o reiniciar la computadora.

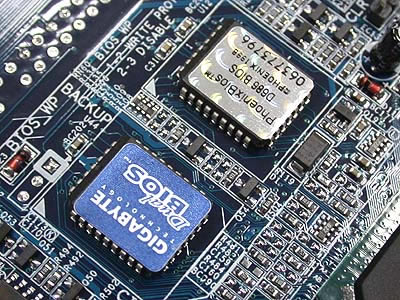

BIOS/CMOS		Chip que incorpora un programa encargado de dar soporte al manejo de algunos dispositivos de entrada y salida. Además conserva ciertos parámetros como el tipo de algunos discos duros, la fecha y hora del sistema, etc. los cuales guarda en una memoria del tipo CMOS, de muy bajo consumo y que es mantenida con una pila.

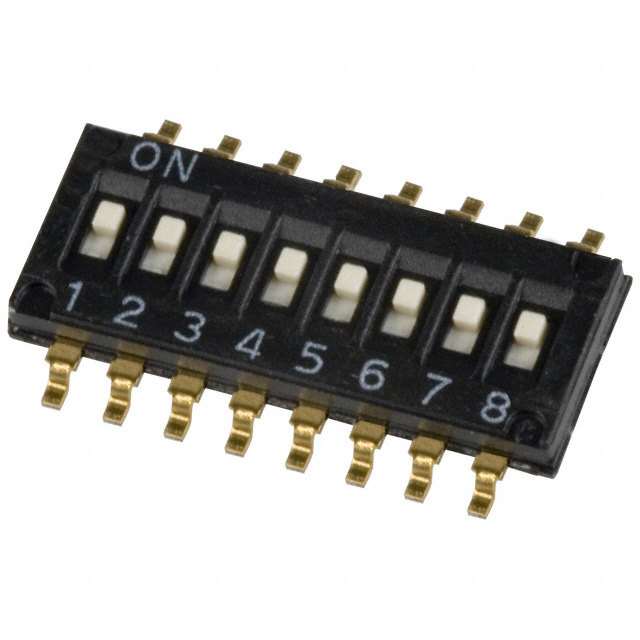

Los microinterruptores		Sirven para configurar parámetros como la velocidad de algunos componentes de la placa, y se basan, como su propio nombre indica, en unos pequeños interruptores que pueden estar en posición ON u OFF según nuestros intereses. Al igual que los jumpers, necesitamos el manual de nuestra placa base para configurarlos correctamente.

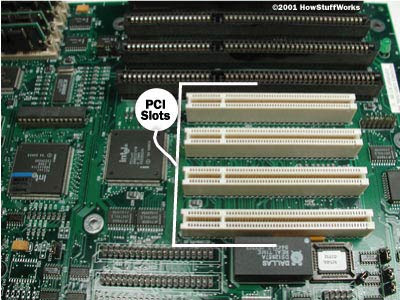

Bus PCI		Es un bus que fue desarrollado por Intel y que fue creado especialmente para el procesador Pentium, además, es compatible con el estándar Plug&Play y tiene una anchura de bus de 64 bits. Este bus es independiente de la CPU, ya que depende de un controlador de bus PCI, lo que facilita en gran medida el trabajo de los diseñadores de placas base.
Bus ISA		Apareció en el mercado hace bastante tiempo, y tiene un bus de datos de 16 bits, aunque es compatible con su antecesor (XT de IBM) de 8 bits, con la única diferencia de que el bus XT era síncrono, por lo tanto, las viejas tarjetas de 8 bits pueden funcionar en buses ISA de 16 bits sin ningún problema.
Bus AGP		La tecnología AGP, creada por Intel, y de reciente aparición, tiene como objetivo fundamental el nacimiento de un nuevo tipo de PC, en el que se preste especial atención a dos facetas: gráficos y conectividad. La especificación AGP se basa en la PCI 2.1 de 66 MHz, y añade tres características nuevas a ésta para incrementar su rendimiento: nueva tecnología de lectura / escritura, demultiplexado de datos y direcciones en el propio bus e incremento de la velocidad hasta los 100 MHz (lo que supondría unos ratios de transferencia de unos 800 Mb/s, 4 veces mayores que los alcanzados por PCI).
Puerto paralelo		Este puerto puede enviar hasta 8 bits de información en paralelo simultáneamente. Las placas base suelen llevar un puerto paralelo para un conector con 25 pines, donde pueden alcanzarse velocidades de transmisión de hasta 500 Kb por segundo.
Puerto serie		Actualmente permiten velocidades de 115.200 bits por segundo. El uso más común del puerto serie es el ratón (sólo en casos antiguos) y el módem, aunque se tiende cada vez más a su desuso. Las placas base actuales disponen de dos puertos COM que salen al exterior a través de un conector para 9 pines.
Puerto IRDA		Se definió en 1994 para conectar un periférico de infrarrojos al ordenador. Basta conectar el periférico en línea con el puerto a una distancia menor a un metro. Aunque su velocidad máxima es de unos 4 Mbps bidireccional, emula a un puerto serie con una velocidad de 115.200 bps.

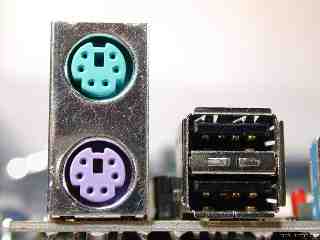

Puerto USB		Es un bus de cuatro hilos que puede transmitir y recibir datos a velocidades de hasta 12 Megabits por segundo y cuyas características más importantes son: Velocidades entre 1,5 Mbps y 12 Mbps Se pueden conectar hasta 127 dispositivos en línea Cada segmento de cable puede tener hasta 5 metros de longitud Utiliza un cable de 4 hilos (dos de alimentación y dos de señal). Se utiliza para dispositivos de baja velocidad como el ratón, módem, webcam, etc.
