Importante: O material à seguir tem por finalidade auxiliar o observador a adaptar seu equipamento aos objetivos do Projeto Deep Sky



Diafragmando para 70 mm

por Sandro Ebone



O Projeto Deep-Sky se propõe originalmente a analizar e reduzir dados de observações com equipamentos de no máximo 70 mm de abertura (diâmetro da objetiva).

Devido a alguns participantes possuirem apenas equipamentos de maior abertura faz-se necessário simular nestes equipamentos a capacidade de coleta de luz dentro da proposta atual do projeto. Neste caso específico queremos simular a capacidade de um equipamento de 70 mm de abertura e o diafragma de objetiva é a melhor opção.

Diafragmar a objetiva é limitar a capacidade de coletar luz de um equipamento através de uma obstrução da área excedente da objetiva.

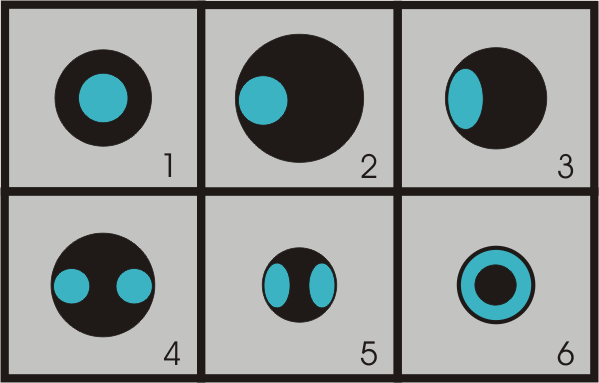

No caso de um refrator acima de 70 mm a tarefa é muito simples. Basta recortar um disco de cartão escuro (preto preferencialmente) do diâmetro da objetiva original, abrir um círculo de 70 mm de diâmetro no centro e prendê-lo na frente da objetiva (figura 1).

Em um refletor a tarefa é semelhante, porém é conveniente situar a abertura do diafragma fora do centro do espelho primário, para que fique livre da obstrução provocada pelo espelho secundário (figura 2). Pode-se chamar de diafragma em off-axis (fora do eixo).

Há casos em que o espaço entre o secundário e a borda do primário é menor do que os 70 mm pretendidos (o caso de refletores de 100 a 150 mm de abertura), nestes casos podemos nos utilizar de duas soluções: primeiro, uma abertura elíptica com um eixo menor e outro maior no mesmo valor, digamos um oval de 50x90 mm que resulta na mesma área de 70 mm (figura 3); - segundo, duas aberturas opostas com 50 mm cada (fig. 4), ou, também, duas aberturas elípticas de 35x65 que também resultam em 70 mm (fig.5). Os valores estão otimizados para eliminar as frações de milímetro.

Telescópios Schmidt-Cassegrain ou Maksutov-Cassegrain menores, como o ETX 90, podem apenas incrementar a obstrução central para equivalerem a um 70 mm em área útil (fig. 6). Um 90 mm com uma obstrução central ampliada para 56 mm simula a área de um refrator de 70 mm.



























Onde instalar o diafragma?

Junto da objetiva sempre que possível. Em um refletor deve ser instalado sobre o espelho primário e não na frente do tubo, para evitar o efeito da difração. Tudo bem, se for difícil, pode instalar na frente do tubo mesmo.

A fórmula para o cálculo de área circular: R²Π (raio ao quadrado vezes pi).
