Tutorial para Linux

1- Abrir e editar o arquivo .f
2- Compilar e construir o executável
3- Construir gráficos com o QtiPlot

Conforme a orientação da Página de downloads, todos os arquivos com extensão .f já estarão descompactados no diretório Local.

1- Abrir e editar o arquivo .f (topo)

Para abrir e editar o arquivo com extensão .for será conveniente abrir o Terminal e entrar no diretório onde se encontra o arquivo (como na Figura 2). A mudança de diretório se faz com o comando cd (= change directory). No caso dos micros do Laboratório, o caminho será:

cd /home/aluno/CAOS/mapalog1

(obs.: deixe um espaço entre o comando cd e /)

Verifique se o prompt termina com um $, algo do tipo:

~/CAOS/mapalog1$

Então digite:

gedit mapalog1.f

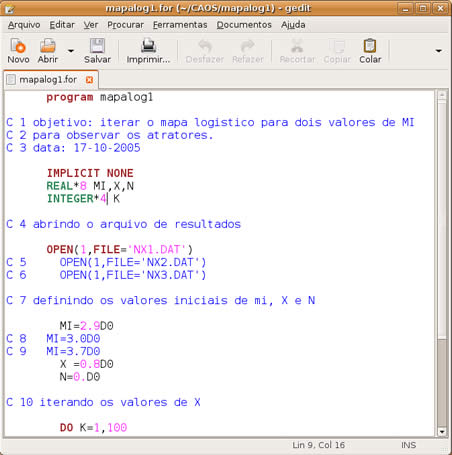

O gedit abre com uma tela como da Figura 1.

Faça as modificações solicitadas, tomando o cuidado de manter o alinhamento das linhas de comando e salve o arquivo.

2- Compilar e construir o executável (topo)

Para compilar e construir o executável o prompt deve estar no diretório correspondente (no exemoplo: mapalog1$). Então digite: gfortran mapalog1.f -o mapa1 (caso o comando não funcione procure saber a versão do gfortran e acrescente na linha, como no exemplo da Figura 2: gfortran-4.1)

Neste exemplo o nome do executável será mapa1 (Figura 2). Este nome é de livre escolha do usuário, pois será criado somente nesta etapa.

Para rodar o executável, digite: ./mapa1

Para checar a criação do arquivo de saída (neste exemplo, o arquivo NX1.DAT), digite: ls

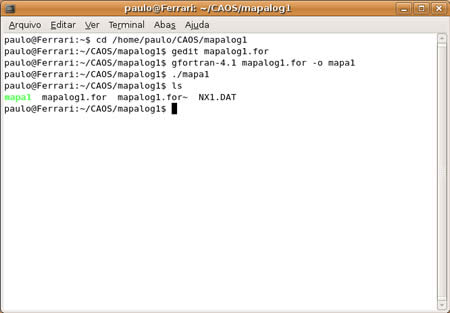

Figura 2 - Tela do Terminal após a execussão de todos os comandos.

3- Construir gráficos com o QtiPlot (topo)

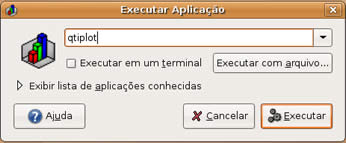

Caso o QtiPlot não tenha ícone, abra "Executar Aplicação" (ou "Executar Comando"), ou use as teclas de atalho Alt+F2 e digite qtiplot (Figura 3).

Figura 3 - Janela "Executar Aplicação"

Quando o programa abrir, temos que configurar a abertura do arquivo. Para isso vá em "File/Import ASCII/Set import options".

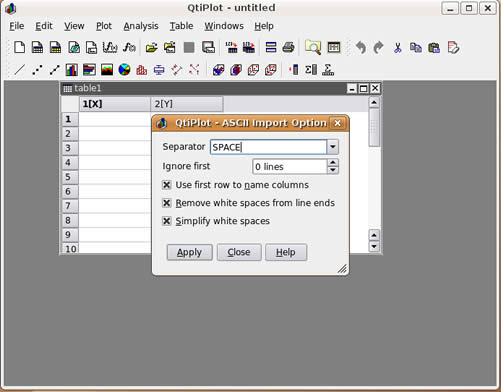

Na opção "Separador" selecione "SPACE" (Figura 4). Se houver outras caixas desmarcadas marque-as. As caixas possíveis são: "Remove white spaces from line ends" e "Simplify white spaces". Mande aplicar.

Figura 4 - Opções de importação do QtiPlot

O próximo passo será importar os dados. Click em:

"File/Import ASCII/Single file", ou no ícone .

Selecione o arquivo com extensão .DAT do diretório correspondente (Figura 5)

Figura 5 - Abrindo o arquivo de resultados no QtiPlot

3.1- Para plotar o gráfico

Selecione as duas colunas, [X] e [Y], segurando a tecla Ctrl.

Click em "Plot" e escolha a opção de tipo de gráfico. Para o programa mapalog1 será usado o tipo "Line + Symbol", conforme indicado na Avaliação 1.

Para editar os campos de texto (título e eixos) basta dar um duplo click sobre os campos.

Para o segundo gráfico (mapalog2), o tipo será "Scatter".

Se o gráfico ficar "borrado", dê um duplo click sobre os pontos do gráfico e na aba "Symbol" da janela "Custom curves" que se abrirá (Figura 6), diminua o tamanho ("Size") dos pontos para 3.

Figura 6 - Janela de configuração do gráfico no QtiPlot

3.2- Para salvar o arquivo de imagem

Click "File/Export Graph/Current",ou use as teclas de comando Ctrl+G. Selecione o formato (File type) jpeg.

Salve o arquivo de imagem do gráfico no mesmo diretório dos dados. (topo)
