1. Faça um diagrama E-R para representar as descrições textuais abaixo:
- Transportadora de encomendas:
- Os veículos carregam encomendas e transportam passageiros.
- O veículo tem numero de patrimônio, data de aquisição, modelo do caminhão e prefixo do avião.
- O caminhão carrega encomendas as quais tem peso.
- Já a encomenda só pode ser carregada por um caminhão.
- O avião transporta passageiros quem têm nome.
- Por outro lado, os passageiros são transportados por vários aviões.
Solução
- Loja de roupas:
- A conta é recebida de um cliente o qual paga uma ou muitas contas, que têm a data do recebimento.
- A conta é paga para um fornecedor o qual recebe uma ou muitas contas, que têm a data do pagamento.
- A conta tem numero, data, data do vencimento e valor.
- O cliente tem nome.
- O fornecedor tem razão social.
Solução
- Lan House:
- O computador contém um ou vários programas, sendo que eles estão contidos em um ou vários computadores.
- O usuário ocupa um ou vários computadores que contenham o programa.
- Já o computador que contenha o programa, é ocupado por um ou vários usuários.
Solução

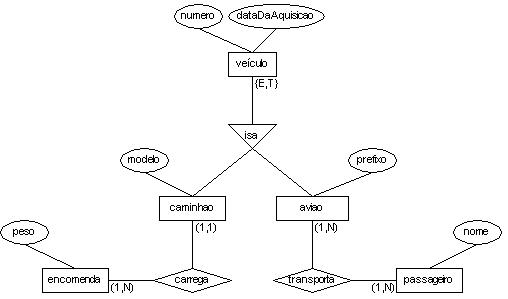

Solução 1a:
Notação - Chen:

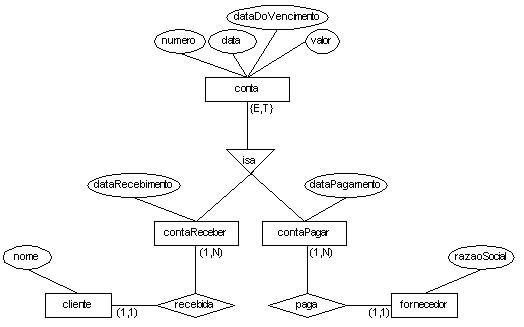

Solução 1b:
Notação - Chen:
Solução 1c:
Notação - Chen:
