- Maneira de representar relacionamento entre relacionamentos.
- Só é possível em relacionamentos N:N.

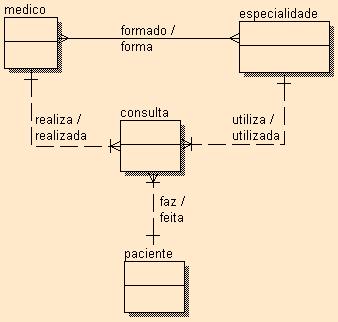

- Lendo o diagrama se tem:
- O médico é formado por uma ou diversas especialidades, sendo que a especialidade forma um ou vários médicos.
- O médico em determinada especialidade é consultado por um ou vários pacientes.
- O médico é consultado pelo paciente em uma ou muitas especialidades.
- O paciente em determinada especialidade consulta um ou vários médicos.
- Eis a representação em IE:
- Como já existe o relacionamento "formado" entre médico e especialidade, bastaria relacionar o relacionamento "consulta" com o relacionamento "formado".

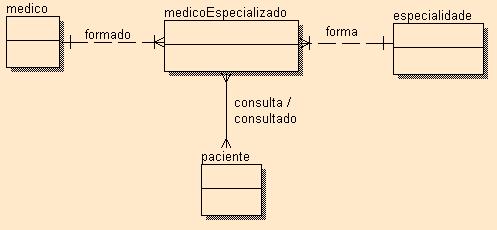

- Para isso é necessário transformar o contexto "médico é formado por especialidade" em uma única entidade "médico especializado":
- Lendo o diagrama se tem:
- O médico é formado por uma ou diversas especialidades, sendo que a especialidade forma um ou vários médicos.
- O médico especializado é consultado por um ou vários pacientes, sendo que o paciente consulta um ou muitos médicos especializados.
- Eis a representação em IE:
