1. Faça um diagrama E-R, considerando entidades, relacionamentos, suas cardinalidades mínimas e máximas, seus atributos e tipos de atributos, para cada caso abaixo:

1. Administradora de Imóveis:
   • Uma entrevista com o gerente da administradora resultou nas seguintes informações:

     • A administradora possui um CNPJ, um nome fantasia, uma razao social, um endereco para correspondencia, um telefone comercial e um fax.
     • A administradora administra condomínios formados por unidades condominiais (lotes), o qual é numerado e seu tamanho é definido em metros quadrados.
     • Os condomínios possuem nome e endereço.
     • Cada unidade condominial é de propriedade de uma ou mais pessoas, sendo que cada uma pode possuir diversas unidades.
     • Cada unidade pode estar alugada para no máximo uma pessoa, sendo que cada uma pode alugar diversas unidades.
     • A pessoa informa seu nome, CPF e telefone para contato para os devidos registros.
       Solução


2. Clínica Médica:
   • Em uma clínica trabalham médicos e existem pacientes internados.
   • Cada médico é identificado pelo seu CRM, possui um nome e recebe um salário.
   • Um médico exerce somente uma das especialidades (ortopedia, traumatologia, etc) na qual é formado.
   • Para todo paciente internado na clínica são cadastrados alguns dados pessoais: nome, RG, CPF, endereço, até 2 telefones para contato e data do nascimento.
   • Um paciente tem sempre um determinado médico como responsável com um horário de visita diário predeterminado, porém vários outros médicos podem participar do seu tratamento.
   • Pacientes estão sempre internados em quartos individuais, que são identificados por um número e ficam em um andar da clínica.
     Solução


3. Biblioteca:

   • Uma biblioteca mantém um conjunto de livros de diversas categorias Física, Química, etc).
   • Um livro pode ter vários exemplares numerados.
   • São mantidos dados sobre o ISBN, o título, (no máximo) dois autores e a editora dos livros para fins de consulta.
   • Na biblioteca trabalham várias bibliotecárias das quais são relevantes o nome e o telefone.
   • A Bibliotecária pode emprestar exemplares para clientes cujo nome e o telefone são importantes para tal.
   • Empréstimos devem conter a data do empréstimo e a data prevista para devolução dos livros.
   • Algumas bibliotecárias são estagiárias.
   • Uma bibliotecária estagiária está sempre sob a responsabilidade de uma
     bibliotecária efetiva.
     Solução

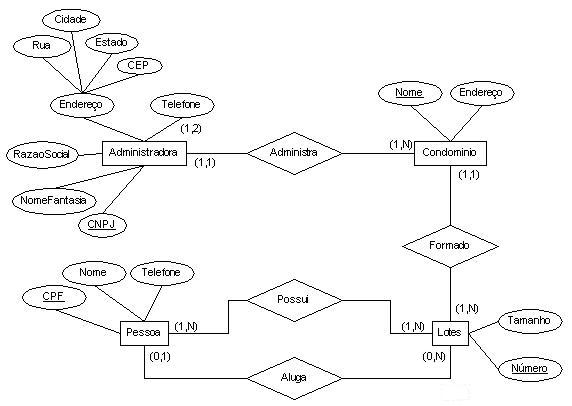

Solução 1a: (assistir: parte1, parte2, parte3, parte4)
     Notação - Chen:

download

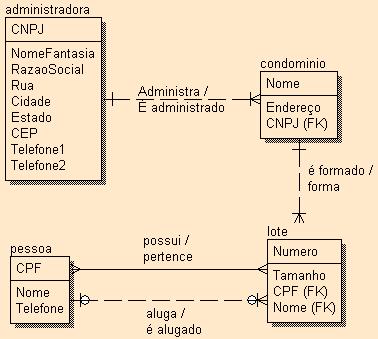

     Notação - Martin:

download

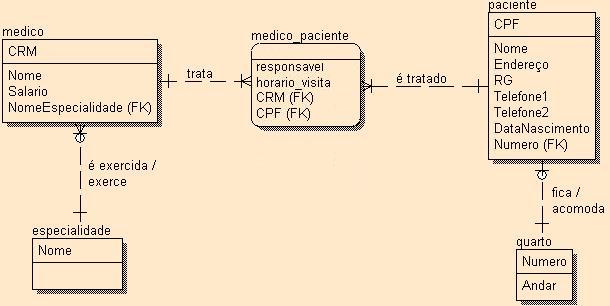

Solução 3b:
     Notação - Chen:

download

     Notação - Martin:

download

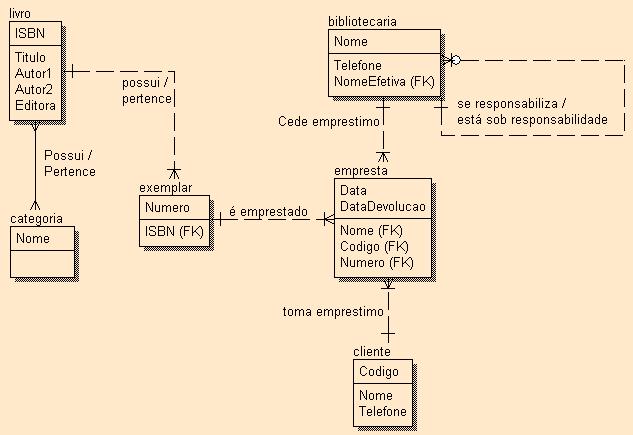

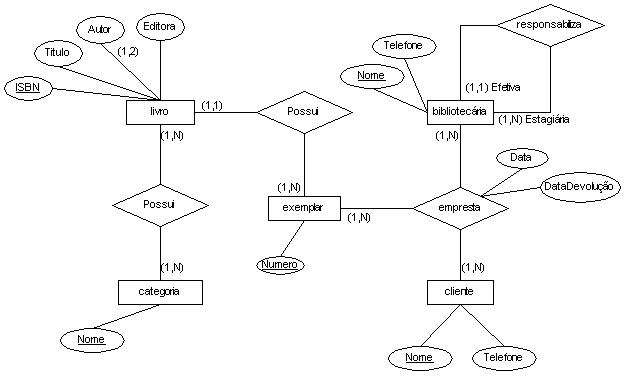

Solução 3c:
     Notação - Chen:

download

     Notação - Martin:

download
