Relacionamento N-ário que se dá entre mais de duas entidades distintas.

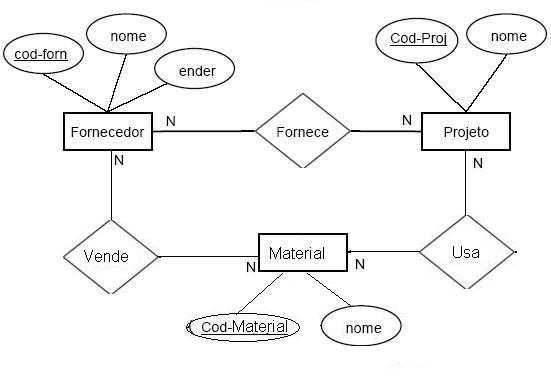

- Lendo o diagrama se tem:
- O fornecedor fornece para o projeto.
- O projeto usa material.
- O fornecedor vende material.
fornecedor material projeto Deposito São Lucas Tijolo Edifício Beira-Mar Deposito São Marcos Tijolo Edifício Beira-Mar

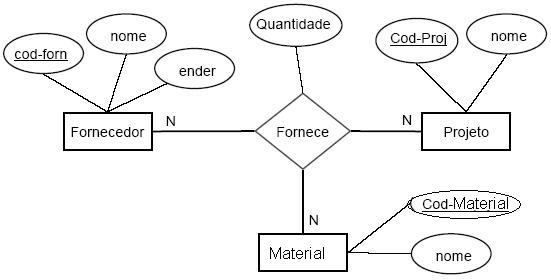

- Porém, se for necessário saber qual dos fornecedores de um determinado material para o projeto forneceu o material, será necessário relacionar as três entidades ao mesmo tempo:
- O fornecedor que fornece material para projeto:
- Também pode ser necessário saber a quantidade de material fornecida pelo fornecedor de um determinado projeto.

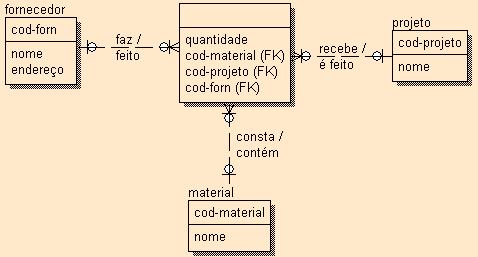

- Na notação de James Martin deve-se substituir o relacionamento por uma outra entidade e o verbo usado nele deve ser substituído por um substantivo:
