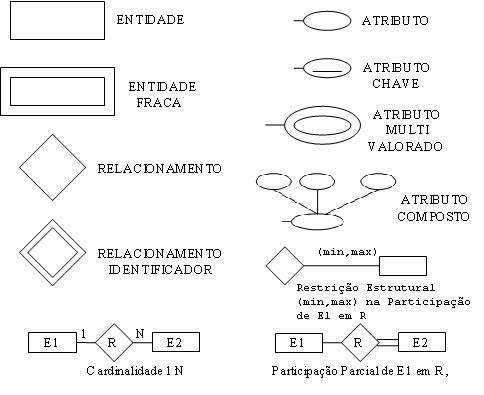

- Possui vários símbolos que visam representar os objetos do modelo E-R, facilitando a compreensão de maneira ágil e rápida.
- Exemplo:

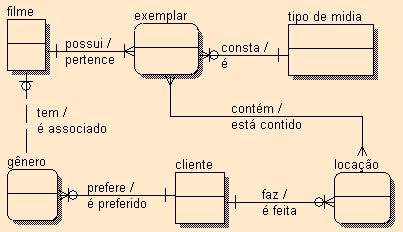

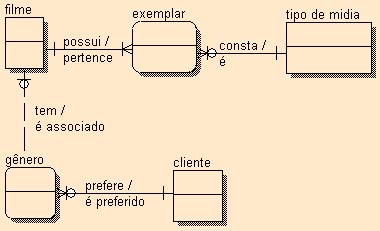

- Uma empresa locadora de filmes quer manter dados do seu acervo e do movimento de locação.
- Ela possui ao menos um exemplar de cada filme, sendo que cada exemplar é de um tipo de midia específica (DVD, VHS, CD, LD, MD ou outros que possam surgir).
- Um gênero (Suspense, Ação, etc.) é associado a cada filme do acervo.
- O cliente tem preferência por determinados gêneros de filme.
- O cliente faz a locação dos filmes do acervo da locadora.
|
