E-R para o Relacional
- Entidade Forte:
- Para cada entidade E é criada uma tabela T1 que inclua todos os atributos simples de E;
- Para cada atributo composto, são inseridos apenas os componentes simples de cada um;
- Para a entidade cliente abaixo representada no modelo E-R, na notação de James Martin ...
- ... temos a relação cliente:
CPF nome endereço cidade uf CEP 123.456.789-01 ANTONIO CRUZ R. A, 111 LONDRINA PR 86.010-020 111.222.333-01 CLAUDIO PRADO R. B, 222 CAMBE PR 87.020-030 444.555.666-01 MANOEL SANTOS R. C, 333 ARAPONGAS PR 88.030-040 - ... temos também o esquema:
Esquema_cliente = (CPF, nome, endereço, cidade, uf, CEP)
- Entidade Fraca:
- Para cada entidade fraca EFr relacionada com uma entidade forte EFo, é criada uma tabela T1 incluindo todos os atributos simples da EFr;
- Para cada atributo composto, são inseridos apenas os componentes simples de cada um;
- A chave primária desta tabela T1 será composta pelos atributos determinantes da entidade fraca EFr (se houver) e a chave primária da entidade forte EFo;
- Para a entidade limiteDeCredito ...
- ... temos a relação limiteDeCredito:
dataInicial CPF valor 01/10/2006 123.456.789-01 1000,0015/09/2006 111.222.333-01 2000,0001/08/2006 444.555.666-01 3000,00 - ... temos também o esquema:
Esquema_limiteDeCredito = (dataInicial, CPF, valor)
- Relacionamento 1:1:
- Para a entidade conta ...
- ... temos a relação conta:
numero CPF saldo 123 123.456.789-01 1000,00124 111.222.333-01 2000,00125 444.555.666-01 3000,00 - ... temos também o esquema:
Esquema_conta = (numero, CPF, saldo)
- Relacionamento 1:N:
- Para a entidade venda ...
- ... temos a relação venda:
numero CPF data 100 123.456.789-01 01/10/2006200 111.222.333-01 02/10/2006300 444.555.666-01 03/10/2006 - ... temos também o esquema:
Esquema_venda = (numero, CPF, data)
- Relacionamento N:N:
- Para a entidade venda_produto ...
- ... temos a relação venda_produto:
numero codigo quantidade 100 111 2200 222 6300 333 5 - ... temos também o esquema:
Esquema_venda_produto = (numero, codigo, quantidade)
- Generalização/Especialização:
- Para a entidade poupança ...
- ... temos a relação poupança:
numero taxaDeJuros 100 1.0200 0.8300 0.9 - ... temos também o esquema:
Esquema_poupança = (numero, taxaDeJuros)
- Agregação:

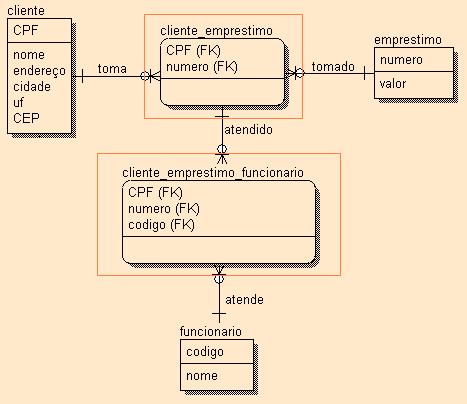

- Para as entidades cliente_emprestimo e cliente_emprestimo_funcionario ...
- ... temos as relações cliente_emprestimo e cliente_emprestimo_funcionario:
CPF numero 111.111.111-11 1212222.222.222-22 2323333.333.333-33 3434
CPF numero codigo 111.111.111-11 1212100 222.222.222-22 2323200 333.333.333-33 3434300 - ... temos também o esquema:
Esquema_cliente_emprestimo = (CPF, numero)
Esquema_cliente_emprestimo_funcionario = (CPF, numero, codigo)
