Exercícios

1. Faça um diagrama E-R, considerando entidades, relacionamentos, suas cardinalidades mínimas e máximas, seus atributos e tipos de atributos, para cada caso abaixo:

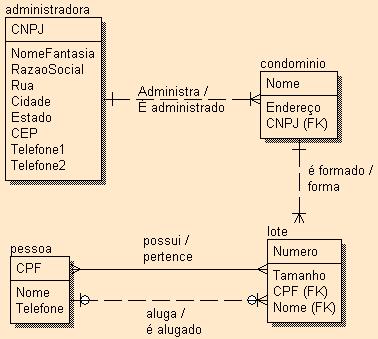

Administradora de Imóveis:
- Uma entrevista com o gerente da administradora resultou nas seguintes informações:
  - A administradora possui um CNPJ, um nome fantasia, uma razao social, um endereco para correspondencia, um telefone comercial e um fax.
  - A administradora administra condomínios formados por unidades condominiais (lotes), o qual é numerado e seu tamanho é definido em metros quadrados.
  - Os condomínios possuem nome e endereço.
  - Cada unidade condominial é de propriedade de uma ou mais pessoas, sendo que cada uma pode possuir diversas unidades.
  - Cada unidade pode estar alugada para no máximo uma pessoa, sendo que cada uma pode alugar diversas unidades.
  - A pessoa informa seu nome, CPF e telefone para contato para os devidos registros.
    Solução

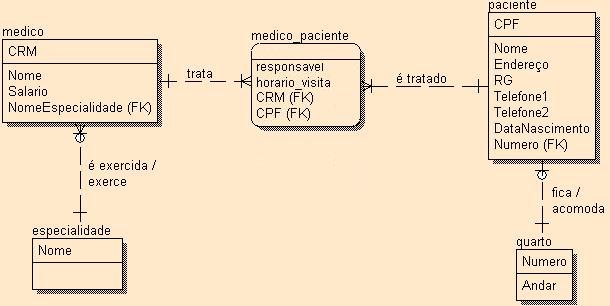

Clínica Médica:
- Em uma clínica trabalham médicos e existem pacientes internados.
- Cada médico é identificado pelo seu CRM, possui um nome e recebe um salário.
- Um médico exerce somente uma das especialidades (ortopedia, traumatologia, etc) na qual é formado.
- Para todo paciente internado na clínica são cadastrados alguns dados pessoais: nome, RG, CPF, endereço, até 2 telefones para contato e data do nascimento.
- Um paciente tem sempre um determinado médico como responsável com um horário de visita diário predeterminado, porém vários outros médicos podem participar do seu tratamento.
- Pacientes estão sempre internados em quartos individuais, que são identificados por um número e ficam em um andar da clínica.
  Solução

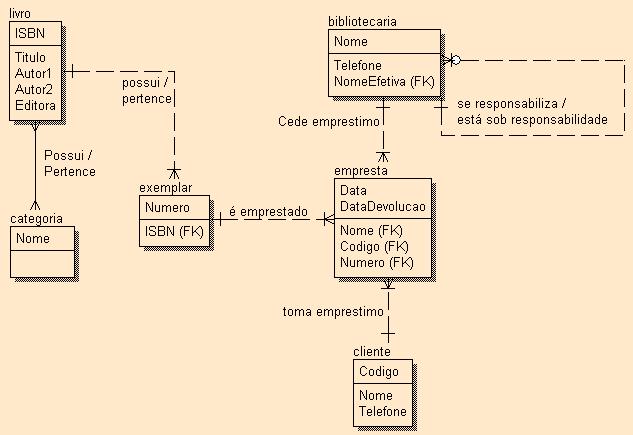

Biblioteca:
- Uma biblioteca mantém um conjunto de livros de diversas categorias Física, Química, etc).
- Um livro pode ter vários exemplares numerados.
- São mantidos dados sobre o ISBN, o título, (no máximo) dois autores e a editora dos livros para fins de consulta.
- Na biblioteca trabalham várias bibliotecárias das quais são relevantes o nome e o telefone.
- A Bibliotecária pode emprestar exemplares para clientes cujo nome e o telefone são importantes para tal.
- Empréstimos devem conter a data do empréstimo e a data prevista para devolução dos livros.
- Algumas bibliotecárias são estagiárias.
- Uma bibliotecária estagiária está sempre sob a responsabilidade de uma
  bibliotecária efetiva.
  Solução

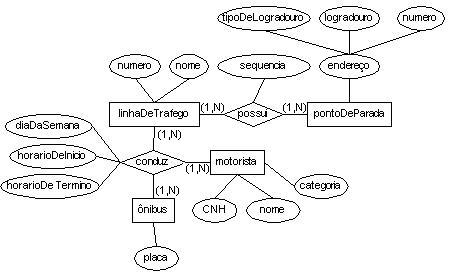

2. Construa um diagrama E-R (notação IE de James Martin) baseado no diagrama (notação Peter Chen) abaixo: E-R-viação

3. Faça um diagrama E-R para representar as descrições textuais abaixo na notação de Martin:

Transportadora de encomendas:
- Os veículos carregam encomendas e transportam passageiros.
- O veículo tem numero de patrimônio, data de aquisição, modelo do caminhão e prefixo do avião.
- O caminhão carrega encomendas as quais tem peso.
- Já a encomenda só pode ser carregada por um caminhão.
- O avião transporta passageiros quem têm nome.
- Por outro lado, os passageiros são transportados por vários aviões.
Loja de roupas:
- A conta é recebida de um cliente o qual paga uma ou muitas contas, que têm a data do recebimento.
- A conta é paga para um fornecedor o qual recebe uma ou muitas contas, que têm a data do pagamento.
- A conta tem numero, data, data do vencimento e valor.
- O cliente tem nome.
- O fornecedor tem razão social.
Lan House:
- O computador contém um ou vários programas, sendo que eles estão contidos em um ou vários computadores.
- O usuário ocupa um ou vários computadores que contenham o programa.
- Já o computador que contenha o programa, é ocupado por um ou vários usuários.
