Los sistemas neumáticos
¿Qué son los sistemas neumáticos?
Son má>quinas que funcionan con aire en vez de líquidos. El aire se somete a presió<n. Se comprime a través de un aparato llamado compresor y cuando se da la marcha a la máquina, el aire fluye desde el compresor hasta un cilindro, donde se acciona un pistón.
¿Cómo se hace un sistema neumá<tico?
1.
Decide el tipo de sistema neumático que
quieres construir.
2. Consigue
los materiales y las herramientas necesarias. Entre los materiales te podrían ser útiles:
trozos y listones de madera, tubos de metal y mangueras de distintos diámetros, elásticos,
alambres, jeringas de plástico
de distintas capacidaades, cinta adhesiva y pegamento.
Entre las herramientas podrías
utilizar: alicates, serruchos, sierras para plástico,
tijeras y martillo.
3.Te
proponemos que apliques los conceptos de la neumá>tica en el siguiente mecanismo.
Consigue 2 jeringas desechables,40 cm de sonda, 10 elá>sticos de billetes,

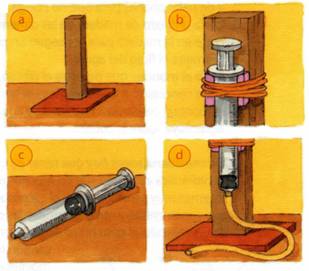

4. Haz
el soporte del sistema con un listón,
madera y clavo (a).
5. Pon
un trozo de cartón
grueso entre el palo y la jeringa. Con los elá>sticos amarra
una jeringa al vertical (b).
6. Con
cinta adhesiva, une a la jeringa una sonda y tira del émbolo de
la otra jeringa al má>ximo (c).
7. Conecta
esta segunda jeringa al extremo libre de la sonda (d).
¿Qué consideraciones hay que tener en cuenta?
·
Como

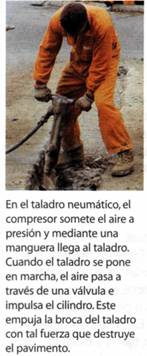

la hidráulica, la neumática está presente en un sinnúmero de herramientas. Una
de ellas es el conocido taladro perforador del pavimento u hormigón de
carreteras y calles. Otras son los taladros y atornilladores neumáticos que se
ocupan en las estaciones de servicio para hacer el cambio de aceite.
· Si has construido el mecanismo neumático, asegúrate de que las conexiones hayan quedado bien selladas con la cinta adhesiva para que no escape aire. Empuja el émbolo de la segunda jeringa y observa qué sucede con el émbolo de la otra jeringa. Explica el fenómeno de acuerdo a los principios de la neumática.
