Sistema de acotación en dibujo técnico
(Para toddos los proyectos)
Los proyectos de construcción o adaptación de algún objeto tecnológico que dé solución a algún problema o una necesidad que se ha detectado, surgen primero como una idea más o menos definida. Para poder transformar estas ideas en algo concreto, el primer paso es trasladar la idea al papel, que es donde empieza realmente a tomar forma, en lo que se llama la representación gráfica del proyecto.
Uno de los aspectos más importantes que hay que considerar en el momento de realizar la representación gráfica de un proyecto es lo que se refiere a la medida o tamaño que tendrá el objeto o la construcción cuando esté listo. De alguna manera debemos indicar esto en el papel, puesto que, posiblemente, nuestro objeto sea más grande o mucho más pequeño que el papel que utilizamos para representarlo. Este objetivo se cumple en dibujo técnico a través del uso de las escalas y los sistemas de acotación.
Antes de iniciar el dibujo se determina la escala que se usará, considerando el tamaño del objeto real y el del papel en que se desea diseñar. Aplicar una escala consiste en hacer el dibujo de un tamaño proporcional al objeto que se desea construir.
Los sistemas de acotación se usan para indicar las medidas reales que tendrá el objeto o la construcción, en su conjunto y cada una de sus partes. El procedimiento de indicar las medidas en un plano se llama acotar y los valores de las medidas representadas reciben el nombre de cotas. Las cotas se indican con números y, si es necesario, con una simbología apropiada.
Existen normas que establecen los componentes de una cota y los tipos de cotas. Esto hace que las cotas se usen correctamente y cumplan la función de colaborar en la definición de lo representado. Además, contribuye a que las cifras y símbolos sean entendibles y no generen confusión al interpretarlos.

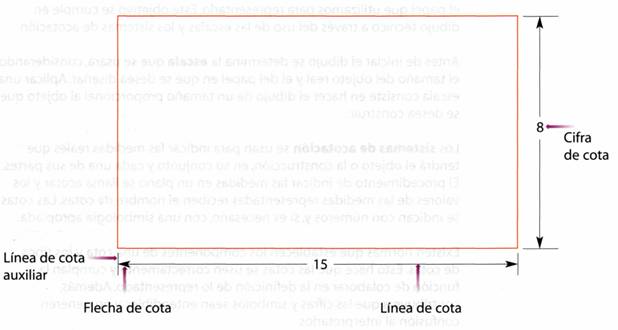

Componentes de una cota
En los sistemas de acotación, además del valor numérico de la medida se utilizan una serie de líneas y símbolos variables en función de las características de la parte de la pieza que se acote:
1.Línea de cota. Es una línea auxiliar paralela a la
longitud que se desea medir.
2.Cifra de cota. Es la cifra que indica la
magnitud de la medida. Va situado en el punto medio de la línea de cota.
3.Flecha de cota. Se coloca en cada extremo
de la línea de cota. Determina exactamente desde qué punto y hasta dónde se considera la medida indicada en la cota.
4.Línea auxiliar de cota. Es una línea que une el dibujo con la
línea de cota.
Tipos de cotas
Todas las cotas en un dibujo deben expresarse en la misma unidad. Sin embargo, si es preciso utilizar otra unidad en alguna cifra de cota, debe anotarse dicha unidad al lado. Así también, es preciso saber que las cifras que figuren en una acotación no necesariamente tienen la misma importancia, ya que pueden estar definiendo conceptos distintos. Atendiendo a esto, las cotas pueden ser:
1.Cota funcional (F). Cota esencial para que
el objeto cumpla su función.
2.Cota no funcional (NF). No es esencial para que el objeto
cumpla su función.
3.Cota auxiliar (AUX). También se llama "de
forma" y es meramente informativa, no es necesaria para la fabricación y se puede deducir de otras existentes. La cifra se coloca
entre paréntesis.
