Instrumentos usados en dibujo técnico
(Para loss proyectos 5 y 6)
Los diferentes instrumentos de dibujo apoyan el desarrollo del diseño de un proyecto. A continuación se enumeran algunos instrumentos importantes.

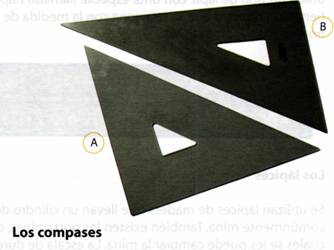

Las escuadras
Hay de dos tipos: una corresponde a un triángulo isósceles (2 lados iguales) y rectángulo (los lados iguales son perpendiculares) (A). El otro tipo corresponde también a un triángulo rectángulo, con un ángulo recto y los otros dos ángulos son de 30° y 60° (B). Las escuadras se construyen de varios materiales como baquelita, celuloide, plástico.
Los compases
En el comercio es posible encontrar diferentes tipos de
compases. Es necesario elegir aquellos que reúnan las condiciones técnicas y de costo deseado. Los tipos de compás que existen son:
- De precisión: es el más común de todos y permite un trazado fácil y
preciso.
- De punta seca: tiene agujas en sus patas,
lo que permite trazar sobre
madera o
metal.
- Bomba: está diseñado para realizar
circunferencias pequeñas y
precisas.
- Balustrini: sirve para hacer
circunferencias pequeñas y tiene un
tornillo
regulable que no se puede desprender.
El transportador
Este instrumento sirve para medir y trazar ángulos, construcción de polígonos, etc. Un transportador tiene forma de semicírculo o círculo completo y está graduado en 180° o 360°, respectivamente. Cada división de la graduación corresponde a un grado del sistema sexagesimal.
Curvígrafos o plantillas de curvas
Estas plantillas se utilizan para trazar curvas no circulares. Son generalmente de material plástico transparente.
El normógrafo
Es una plantilla de material transparente y de forma rectangular que sirve para trazar letras y cifras normalizadas. Para escribir con el normógrafo, se utiliza un tipo de lápiz con tinta especial llamado Rapidograph. Estos lápices tienen un número que se relaciona con la medida de las letras del normógrafo.

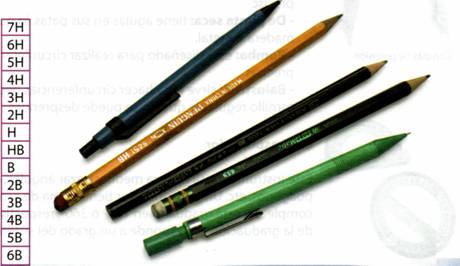

Los lápices
Se utilizan lápices de madera que llevan un cilindro de grafito llamado comúnmente mina.También existen los portaminas,que son lápices a los cuales se les puede cambiar la mina. La escala de dureza está definida con la letra H (del inglés hard) para las minas más duras, y por la letra B para las minas más blandas. El número que acompaña a la letra H o B indica el grado de dureza o de blandura del lápiz. A mayor número de H, más duro es el lápiz y a mayor número de B, es más blando. Si ordenamos los distintos lápices diponibles en el mercado de acuerdo a su grado de dureza, tenemos, del más duro al más blando:
