Este método de Prueba No Destructiva, se basa en el principio físico conocido como Magnetismo, el cual exhiben principalmente los materiales ferrosos como el acero y, consiste en la capacidad o poder de atracción entre metales. Es decir, cuando un metal es magnético, atrae en sus extremos o polos a otros metales igualmente magnéticos o con capacidad para magnetizarse.

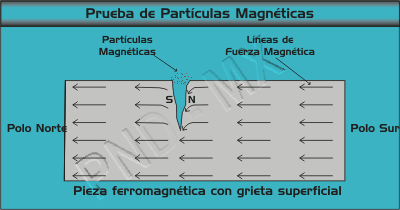

De acuerdo con lo anterior, si un material magnético presenta discontinuidades en su superficie, éstas actuarán como polos, y por tal, atraerán cualquier material magnético o ferromagnético que esté cercano a las mismas. De esta forma, un metal magnético puede ser magnetizado local o globalmente y se le pueden esparcir sobre su superficie, pequeños trozos o diminutas Partículas Magnéticas y así observar cualquier acumulación de las mismas, lo cual es evidencia de la presencia de discontinuidades sub-superficiales y/o superficiales en el metal. Este mecanismo puede observarse en la siguiente figura:

Este método de PND está limitado a la detección de discontinuidades superficiales y en algunas ocasiones sub-superficiales. Así mismo, su aplicación también se encuentra limitada por su carácter magnético, es decir, solo puede ser aplicada en materiales ferromagnéticos. Aún así, este método es ampliamente utilizado en el ámbito industrial y algunas de sus principales aplicaciones las encontramos en:

• El control de calidad o inspección de componentes maquinados.
• La detección discontinuidades en la producción de soldaduras.
• En los programas de inspección y mantenimiento de componentes críticos en plantas químicas y petroquímicas (Recipientes a presión, tuberías, tanques de almacenamiento, etc.)
• La detección de discontinuidades de componentes sujetos a cargas cíclicas (Discontinuidades por Fatiga).

En general, existen dos principales medios o mecanismos mediante los cuales se puede aplicar las partículas magnéticas, estos son: vía húmeda y vía seca. Cuando las partículas se aplican en vía húmeda, éstas normalmente se encuentran suspendidas en un medio líquido tal como el aceite o el agua. En la aplicación de las partículas magnéticas vía seca, éstas se encuentran suspendidas en aire.

Así mismo, existen dos principales tipos de partículas magnéticas: aquellas que son visibles con luz blanca natural o artificial y aquellas cuya observación debe ser bajo luz negra o ultravioleta, conocidas comúnmente como partículas magnéticas fluorescentes.

Cada medio de aplicación (húmedo o seco) y cada tipo de partículas magnéticas (visibles o fluorescentes) tiene sus ventajas y desventajas. El medio y el tipo de partícula a utilizar lo determinan distintos factores entre ellos podemos enunciar: el tamaño de las piezas a inspeccionar, el área a inspeccionar, el medio ambiente bajo el cual se realizará la prueba, el tipo de discontinuidades a detectar y el costo. El personal que realiza este tipo de pruebas, generalmente realiza un análisis de los factores anteriores para determinar cual es el medio y tipo optimo de partícula magnética a utilizar para cierta aplicación específica. Otro factor importante a considerar, es la forma o mecanismo mediante el cual se magnetizarán las piezas o el área a inspeccionar, lo cual puede conseguirse de distintas formas, ya sea mediante el uso de un yugo electromagnético, puntas de contacto, imanes permanentes, etc.

Si deseas más información acerca de la técnica de Partículas Magnéticas o tienes algún problema técnico y deseas orientación al respecto, presiona aquí y envíame un E-mail, te responderé a la brevedad o bien utiliza el libro de visitantes y así otras personas que visiten la página podrán ayudarte.
