CONFIGURACIONES BÁSICAS DEL TRANSISTOR


1.0. INTRODUCCIÓN.

Los transistores son elementos muy versátiles. Podemos conectarlos dentro de un circuito de muy diferentes maneras, obteniendo distintos comportamientos. Por ejemplo se puede conseguir ganancia en tensión, en intensidad o en ambas, según la clase configuración. Hay tres tipos de configuraciones básicas del transistor BJT: emisor común, colector común y base común.

Es evidente que los transistores no se utilizan como elemento único en los circuitos sino que forman parte de una red más o menos complicada de elementos unidos entre sí. La forma de comportarse dentro de este circuito va a ser lo que nos ocupe en las siguientes líneas.

Un transistor en el seno de un circuito se ve afectado por las distintas intensidades de corriente que lo atraviesan y por las tensiones a las que están sometidos sus terminales.

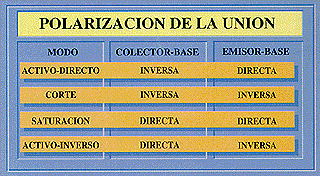

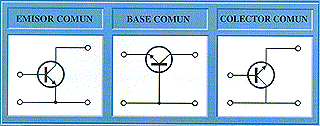

Como ya sabemos, un transistor, al tener tres terminales, se puede conectar de varias formas. Cada manera de conectarlo se llama configuración, y según como esté unido se va a comportar de una forma u otra. Existen tres tipos de configuraciones básicas para el transistor BJT, a saber: emisor común (EC), base común (BC) y colector común (CC). En la ilustración correspondiente vemos representados estos tres tipos de circuitos, prescindiendo de cualquier otro elemento, como pueden ser baterías, condensadores, etc. Hemos dejado solos a los transistores para poder ver mejor como están conectados. El nombre de común se le da al terminal del transistor que es compartido por la entrada y la salida.
