EL OSCILOSCOPIO
1.0. INTRODUCCIÓN.

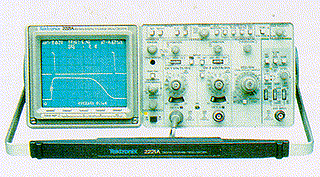

El osciloscopio es uno de los más importantes aparatos de medida que existen actualmente. Representa gráficamente las señales que le llegan, pudiendo así observarse en la pantalla muchas más características de la señal que las obtenidas con cualquier otro aparato.
Hay muchos aparatos de medida capaces de cuantificar diferentes magnitudes. Por ejemplo, recordaremos que el voltímetro mide tensiones, el amperímetro intensidades, el vatímetro potencia, etc. La mayoría de los aparatos de medida se han diseñado para medir una única magnitud, aunque ya hemos visto alguno, como los polímetros, que están preparados para medir magnitudes diferentes. Pero, sin duda alguna, el aparato de medida más importante que conocemos es el osciloscopio. Con él, no solo podemos averiguar el valor de una magnitud, sino que, entre otras muchas cosas, podemos saber la forma que tiene dicha magnitud, es decir, podemos obtener la gráfica que la representa. Como ya vimos, una gráfica es una curva que tiene dos ejes de referencia, el denominado de abscisas u horizontal y el eje de ordenadas o vertical. Para representar cada punto de la gráfica tenemos que dar dos coordenadas, una va a corresponder a su posición respecto al eje horizontal y la otra va a ser su posición respecto al eje vertical. Esta gráfica se va a representar en la pantalla que tienen todos los osciloscopios.
La forma de trabajo de un osciloscopio consiste en dibujar una gráfica debido al movimiento de un haz de electrones sobre una pantalla de fósforo que es la parte interna del tubo de rayos catódicos. Para representar dicha señal sobre el tubo se realiza una división en 2 partes: señal vertical y señal horizontal. Dichas señales son tratadas por diferentes amplificadores y, después, son compuestas en el interior del osciloscopio.
Un osciloscopio puede ser utilizado para estudiar propiedades físicas que no generan señales eléctricas, por ejemplo las propiedades mecánicas. Para poder representar en la pantalla del osciloscopio dichas propiedades, es necesario utilizar transductores que conviertan la señal que le llega, en este caso la mecánica, en impulsos eléctricos. Un osciloscopio es un aparato que basa su funcionamiento en la alta sensibilidad que tiene a la tensión, por lo que se podría entender como un voltímetro de alta impedancia. Es capaz de analizar con mucha precisión cualquier fenómeno que podamos transformar mediante un transductor en tensión eléctrica.
