CONVERTIDORES A/D Y D/A

1.0.- INTRODUCCIÓN.

La mayor parte de información generada en el mundo físico tiene un marcado carácter analógico. Esto significa que la información experimenta una variación continua, entre ciertos límites, a lo largo del tiempo. Por supuesto que también existen informaciones de carácter digital, (todo-nada), si bien es cierto que su número es bastante inferior a las informaciones analógicas.

Dada la gran sencillez tecnológica que supone el tratamiento automático de la información digital, así como las numerosas máquinas que han surgido recientemente con dicho fin, en muchos casos es necesario transformar la información analógica en otra equivalente de carácter digital. Los sistemas que llevan a cabo esta transformación se llaman convertidores analógicos-digitales (A/D).

El resultado del procesamiento digital de la información está constituida por señales de carácter digital, que en muchas ocasiones deberán actuar y controlar cargas o actuadores analógicos. Los sistemas encargados del cambio de la información digital a analógica se denominan convertidores digitales-analógicos (D/A).

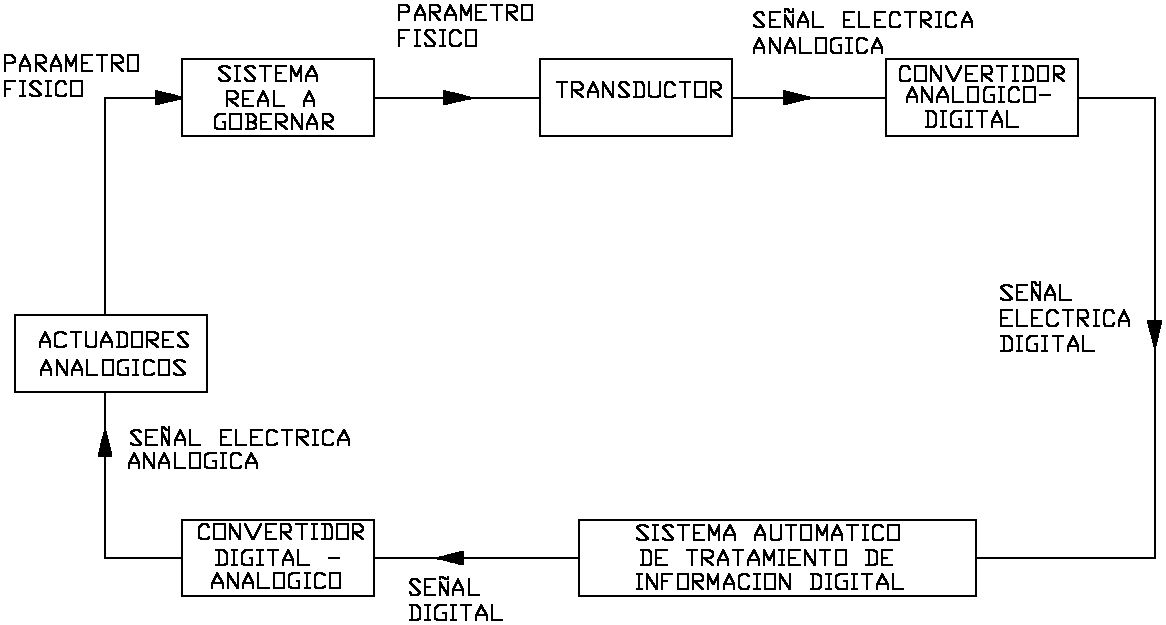

En la siguiente figura. se muestra el esquema básico del control automático de un sistema real. En él se puede comprobar el posicionamiento de los dos eslabones de la cadena en los que la señal o información se convierte en digital y viceversa.

Para comprender la teoría de la conversión de magnitudes, hay que comenzar planteando el teorema de muestreo, el multiplexado y demultiplexado en el tiempo y unas ideas sobre cuantificaión y codificación de señales.
