8.0.- TIPOS DE CONDENSADORES

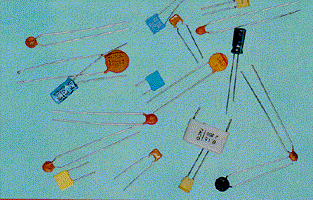

Existen en el mercado toda una gama de condensadores que sería difícil describir aquí en su totalidad. Lo que sí podemos hacer es resumir los tipos más comunes y sus características constructivas diferenciadoras.
- Condensadores de papel: su dieléctrico está constituido por papel parafinado. Se emplea en gamas de capacidad entre 100pF y 1mF.
- Condensadores de poliéster: utilizan como dieléctrico materias plásticas (polímeros). Tiene la desventaja de presentar pérdidas en frecuencias que superen 1Mhz.
- Condensadores de mica: se utilizan cuando se precisa un alto grado de estabilidad. La mica es el dieléctrico más estable que se conoce. Su gama de aplicación comprende desde 1pF hasta 0,1mF.
- Condensadores cerámicos: los condensadores cerámicos son los idóneos para aplicaciones en equipos que trabajan con frecuencias muy elevadas. Sus valores de fabricación se sitúan entre 0,5pF y 10nF. Están constituidos por un pequeño disco de material cerámico que desempeña tanto el papel de dieléctrico como el de soporte.
- Condensadores electrolíticos: son, por definición, condensadores polarizados y su gama de aplicación suele ser la que supera el valor de 1mF. Son, por lo general, de un tono más vistoso que sus compañeros (suelen estar encapsulados en colores negros o azules) y su serigrafía externa acompaña el valor en mF con una indicación de su polaridad, esto es, un signo + (polo positivo) o, lo que es más común, un signo - (polo o patilla negativa). Su constitución incorpora una lámina de aluminio enrollada que se conecta al polo positivo, otro arrollamiento sobre ésta de un papel impregnado de electrólito y, para rematar, otra capa más de aluminio, arrollada sobre ambas, y que se conecta al terminal negativo del condensador.
Este típico condensador electrolítico se compone de : (A) Electrólito (electrodo negativo), (B) película de óxido (dieléctrico), (C) aluminio (electrodo positivo) y (D) caja (cobre o aluminio).
- Condensadores de tantalio: son unos condensadores bastante similares a los electrolíticos pero estos incorporan como dieléctrico una finísima película de óxido de tantalio amorfo, de menor espesor y mayor poder aislante. Su principal ventaja radica en el tamaño. Para una capacidad similar a la de un electrolítico sus dimensiones son notablemente más reducidas. También son condensadores polarizados y, por tanto, incorporan identificaciones adecuadas en sus patillas.
- Condensadores variables (trimmers): los condensadores también pueden fabricarse de forma que su capacidad pueda ser variada a voluntad. Los circuitos de sintonía de cualquier tipo de receptor de ondas deben incorporar un circuito LC en el que se pueda modificar el valor del condensador (C). Para ello se fabrican condensadores de láminas metálicas móviles. La mitad de ellas están fijas al equipo (estator) y la otra mitad (rotor) puede actuarse mediante un eje solidario y hacer que entren en las ranuras de separación de las primeras. Queda claro que el dieléctrico en este caso suele ser de aire. Según frecuencias de aplicación existen condensadores variables que abarcan desde 5pF hasta 500pF.
Dentro de este tipo de condensador también podemos mencionar los pequeños (en comparación con los variables anteriores) condensadores de ajuste. Este tipo de condensadores se utiliza para compensar o ajustar pequeños diferencias que ocurren en la puesta a punto de los equipos. Se suelen conocer también por el nombre de trimmers y su capacidad alcanza habitualmente pocos picofaradios.
