CORRIENTE ALTERNA Y

CORRIENTE CONTINUA

5.0. PILAS Y TRANSFORMADORES EN LA PRÁCTICA.

A la hora de adquirir una fuente de CC, es decir, una pila, nos suele bastar con pedir una pila de tal grosor y de 1,5 V ó 9 V. Pero existen otros parámetros dentro del mundo de las pilas que no debemos pasar por alto.

- Tensión nominal: la tensión (en circuito abierto) de una pila viene determinada por su composición química. Por ejemplo, la tensión de un elemento de zinc-carbón puede oscilar entre 1,5 y 1,6 V.

- Resistencia interna: Cuando se conecta en los polos de la pila un circuito dado la tensión en bornes de la misma es siempre inferior a su tensión nominal. Dicho efecto de debe a la resistencia interna de la pila. Esta resistencia es intrínseca a los materiales químicos -que no son conductores perfectos- empleados en la fabricación de la misma. Esta aumenta con el uso, el paso del tiempo y el incremento de la temperatura. Cuando la resistencia interna aumenta demasiado la pila queda inutilizada.

-Capacidad: se define como la posibilidad que tiene una pila para mantener su tensión nominal en bornes, incluso en condiciones de carga máxima, y está íntimamente ligada a la resistencia de dicha carga. En la capacidad de una pila pueden influir tanto el tipo de carga como las dimensiones de la pila, el periodo de conservación de la misma y las temperaturas de funcionamiento y almacenamiento.

Cambiando de tema, y dentro de las propiedades de que goza la corriente alterna, está la posibilidad de utilizar cierto dispositivo para elevar o reducir el valor nominal de una tensión dada. Se trata, del transformador.

Al igual que ocurre con ciertos dispositivos mecánicos, a veces es preciso convertir la energía disponible según sea la aplicación a la que queramos destinar esta. Por ejemplo, la caja de cambios de un coche adapta la energía extraída del motor de forma y manera que sea la más adecuada para el momento de la conducción. De igual manera, el transformador realiza una adaptación de la energía eléctrica disponible para adaptarla a la fuente de consumo final.

Cabe indicar aquí que, al igual que ocurre en el símil mecánico, la operación realizada es una simple conversión o adaptación pero en modo alguno se podrá modificar la potencia eléctrica disponible en las patillas de entrada del transformador.

El transformador basa su operativo en el principio de la inducción electromagnética. Consta de uno o más bobinados, los cuales están magnéticamente autoinfluenciados entre sí, esto es, se encuentran acoplados magnéticamente: la corriente que recorre un devanado induce una tensión en el otro (o los otros). Esto constituye una inductancia mutua entre ambos bobinados.

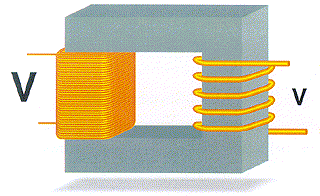

En la ilustración se puede observar la pareja de bobinados que constituye el transformador. El bobinado donde conectaremos la tensión a transformar se ha dado en denominar bobinado primario, mientras que el bobinado del cual se obtendrá la tensión transformada se denomina secundario. La base operativo del mismo depende tanto del número de espiras que contengan los devanados (bobinados) como de la tensión aplicada en la entrada del primario.
