CORRIENTE ALTERNA Y

CORRIENTE CONTINUA

3.0. GENERACIÓN DE CORRIENTE CONTINUA.

Aunque la forma de generar corriente eléctrica, descrita arriba, sea una de las más extendidas, existen otras también de amplia difusión. Por ejemplo, a la hora de generar corriente continua se suele recurrir a las pilas eléctricas o a un tipo especial de generador denominado dinamo.

La manera más amplia de difusión de energía eléctrica de la denominada continua es a través de las pilas y acumuladores recargables. Las pilas responden a un efecto de tipo químico. El funcionamiento resumido de una pila eléctrica es el siguiente: Tomamos dos barras de elementos químicos diferentes como, por ejemplo, el carbón y el zinc, y los sumergimos en una solución de agua y ácido sulfúrico. Dado que el ácido ataca al zinc, de una forma más rápida a como lo hace con el carbón, se origina entre estos dos materiales una diferencia de potencial. Dicho montaje constituye la base de una pila eléctrica. Para denominar a las dos barras se utiliza la denominación de electrodos, mientras que la solución acuosa donde estos se sumergen se denomina electrolito.

Existen generadores químicos abreviar pilas que tienen una vida limitada. En el que presentamos, la conexión en los electrodos (bornes) de la pila de un circuito eléctrico a alimentar se produce una corriente de electrones entre el polo negativo (Zinc) y el positivo (Carbón) a través del circuito alimentado; a continuación, los electrodos retornan a la barra de zinc a través de la solución ácida. Cuando el electrodo de zinc queda completamente corroído por la acción del ácido, la pila ha llegado al final de su vida.

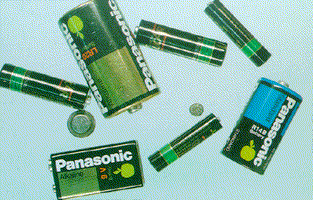

Dentro de las pilas de vida limitada destaca la pila seca o Leclanché, la cual aporta una ventaja definitiva a las anteriormente comentadas ya que, en vez de utilizar una disolución líquida como electrolito, usa una pasta que realiza las mismas funciones. Todo ello, unido al hecho de que la pila esté completamente sellada, ha contribuido a su masiva utilización.

En las pilas secas se utiliza un cilindro contenedor de zinc, el cual aloja en su interior una barrita de cobre que desempeña el papel de polo positivo de la misma.

La tensión que suelen ofrecer este tipo de pilas es de 1,5 voltios. Existen pilas de tensiones mayores que no son sino un conjunto de pilas de 1,5 V empaquetadas en un mismo encapsulado.

Últimamente, el aumento del consumo y una mayor miniaturización de los diferentes equipos y dispositivos electrónicos que se alimentan a CC han forzado la aparición de nuevos tipos de pila, de entre los que podemos destacar las pilas Mercury y las de tipo alcalino. Las pilas Mercury se conocen popularmente como pilas botón debido a que guarda cierta similitud con este objeto, en cuanto a forma y tamaño. Además de su pequeño tamaño, la característica más interesante de estas pilas es poder suministrar una tensión mucho más constante y una intensidad entre 4 y 7 veces superior al tipo Lecianché. Asimismo, señalaremos que funcionan a partir de una mezcla de óxido de mercurio y carbón contenidos en un encapsulado de hierro.

Las pilas alcalinas operan con una mezcla de zinc y bióxido de manganeso y su eficiencia en circuitos de elevado consumo es sensiblemente superior a los otros tipos.

Respecto a la utilización de generadores de CC podemos destacar la dinamo, nombre bajo el que se engloba un tipo de generador de tensión del tipo conversión mecánica-eléctrica y que, en la práctica, se asemeja bastante al generador de CA antes descrito.

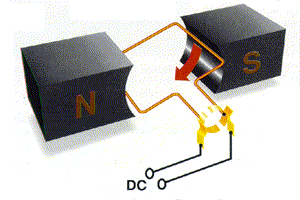

El esquema interno simplificado del generador de CC es de gran similitud con el generador de CA pero con una ligera salvedad: la salida hacia las escobillas no se hace por un par de conexiones en anillo sino sobre un tipo de semianillos que realizan la función de mantener constante la polaridad de la señal (tensión) de salida. El funcionamiento básico, es decir, el eléctrico es similar al generador de CA pero, cuando en aquél se producía una inversión de polaridad por el efecto giro de la espira, aquí queda obviado pues, este tipo de conexión de salida, invierte físicamente las conexiones eléctricas de la espira.

En la práctica, tal y como sucedía también con los generadores de CA, no se trabaja con una espira sino con un buen número de ellas. Al conjunto de espiras se le denomina bobinado, y si este se sitúa en la parte rotatoria del generador se dice que la dinamo es del tipo de rotor bobinado. El campo magnético inductor estator puede ser de imanes fijos o bien también del tipo bobinado. La salida del bobinado se hace llegar a un conjunto de conexiones, situadas en el eje del generador, denominadas delgas. Al conjunto de conexiones giratorias, sobre el que rozarán las escobillas, se le conoce como colector de delgas.

La señal obtenida en la salida del generador de CC se asemeja a la de la clase (d), de la representación de señales tipo adjunta, se trata de una tensión continua, en el sentido de que no varía de polaridad, pero pulsatoría.
