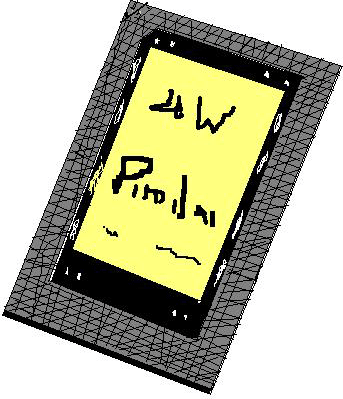

Den centrala styrenheten. Datorns hjärna.
Den är det viktigaste chipet på moderkortet. Utan processorn
fungerar inte PC:n. I processorn sker alla beräkningar:
1-Processorn innehåller flera miljoner
transistorer.
2-Processorn hanterar varje steg under databearbetning.
3-Processorn är länkad direkt eller
indirekt med var och en komponent på moderkortet.
4- Många komponentgrupper adresseras och
aktiveras av processorn.
Processorn jobb: är
att flytta runt data mellan hårddiskar,
processorn själv, RAM-minnet, grafikkortet, etc.
-Alla detta styrs av programmet som körs
för tillfället.
-Alla dataprogram har instruktioner anpassade
för processorn.
I stort sett all kommunikation inuti en PC går
via processorn. Vi kan säga att processorn ledar och övervakar
systemets komponenter.
Slot / sockel

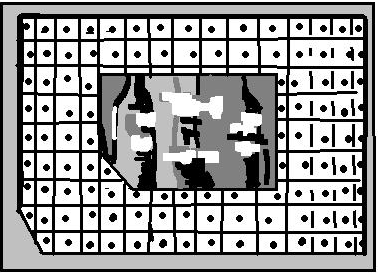

Processorn monteras på moderkortet i en
speciell sockel.
Det finns flera olika socklar:
LIF: Light Insertion Force.
ZIF: Zero Insertion Force. |
 |
| CPU |
Slot / sockel |
Intel Pentium IIII
Intel Pentium IIII Xeon
Intel Pentium II
AMD Athlon
Intel Pentium II
AMD Duron
AMD K6-3
Intel Celeron
AMD K6-2 |
PGA 423/mPGA 478
Slot 2
Slot 1/Socket 370
Slot A/Socket A
Slot 1
Slot A/Socket A
Socket 7
Slot 1/Socket 370
Socket 7 |
Http://www.masda.vxu.se/multimedia/hardware/cpu.html
Processorn hastighet
Ju snabbare processorn, desto snabbare datorn.
Klockfrekvens
En viktig faktor som bestämmer processorns
prestanda
Klockfrekvensen anges i MHz.
Hz (Hertz = svängning per sekund)
MHz = ca 1 miljon hertz
Klockan
-En extern klocka som driver processornshastighet.
-Externhastighet:
Dataöverföringshastighet.
|
Extern
<====== |
 |
Intern
<====== |
Det finns många faktorer som avgör hur snabb processorn är:
1-Transistorns storlek:
-0,18 mikrometer (1 mikrometer = en miljondel meter).
-Ju lägre storlek, desto fler transistorer ryms på processorn.
2-Transistorernas täthet:
-Ju tätare transistorer, desto fler funktioner integreras på
processorn.
-Ju tätare transistorer, desto mindre avstånd mellan transistorerna
och därför högre klockfrekvens kan processorn använda.

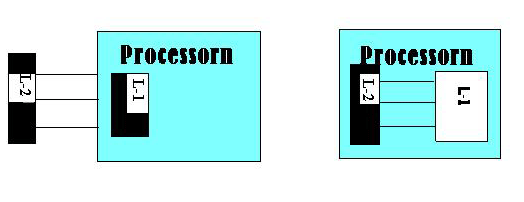

3-Placering: funktionerna placeras på processorkretsen eller
utanför.
Det går fortare för processorn att nå funktionen (t.
ex. cacheminne) om den finns på processorkretsen, och det ökar
prestanda.
Cachestorlek
Ju större cacheminne, desto snabbare datorn.
Http://www.pcmech.com/showdoc/46
Processorn utför alla instruktioner i programmet i en jämn
takt som bestäms av systemets klocka.
Http://www.komvux.norrkoping.se/teknik/pc14/cpu.htm
