| PinDEVICE | ||||||||||||||||||||||||
| Connectors | ||||||||||||||||||||||||
|
||||||||||||||||||||||||
| Mini-DIN 6 ( PS2 Keyboard / Mouse Type ) | ||||||||||||||||||||||||
|
||||||||||||||||||||||||
| 1 - SDA | ||||||||||||||||||||||||
| 2 - | ||||||||||||||||||||||||
| 3 - GND | ||||||||||||||||||||||||
| 4 - %VCC ( 5V Regulated ) | ||||||||||||||||||||||||
| 5 - SCL | ||||||||||||||||||||||||
| 6 - 12VCC ( 12V Regulated ) | ||||||||||||||||||||||||
| Shield - Signal Ground | ||||||||||||||||||||||||

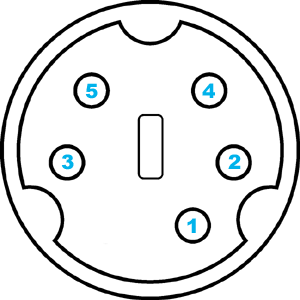

| Mini-DIN 5 / DIN 5 | |
|||||||||||||||||||||||
| 1 - | ||||||||||||||||||||||||
| 2 - | ||||||||||||||||||||||||
| 3 - | ||||||||||||||||||||||||
| 4 - | ||||||||||||||||||||||||
| 5 - | ||||||||||||||||||||||||
| Shield - Signal Shield | ||||||||||||||||||||||||
| DIN 5 ( PC Keyboard Type ) | |
|||||||||||||||||||||||
| 1 - SCL | ||||||||||||||||||||||||
| 2 - SDA | ||||||||||||||||||||||||
| 3 - | ||||||||||||||||||||||||
| 4 - GND | ||||||||||||||||||||||||
| 5 - VCC | ||||||||||||||||||||||||
| Shield - Signal Ground | ||||||||||||||||||||||||
| DIN 4 | ||||||||||||||||||||||||
| 1 - SCL | ||||||||||||||||||||||||
| 2 - SDA | ||||||||||||||||||||||||
| 3 - | ||||||||||||||||||||||||
| 4 - GND | ||||||||||||||||||||||||
| Shield - Signal Ground | ||||||||||||||||||||||||
