Principais Resultados do Motor Ultra-sônico com Cerâmicas à 90°
1. Elipses de Movimento
Para essa simulação, foi feita uma análise harmônica no ANSYS com manipulação matemática dos resultados no MATLAB.
À esquerda, a elipse de movimento do modelo sem amortecimento, à direita, com amortecimento.
2. Perfil de Velocidades
Para essa simulação, foi feita uma análise harmônica no ANSYS com manipulação matemática dos resultados no MATLAB.

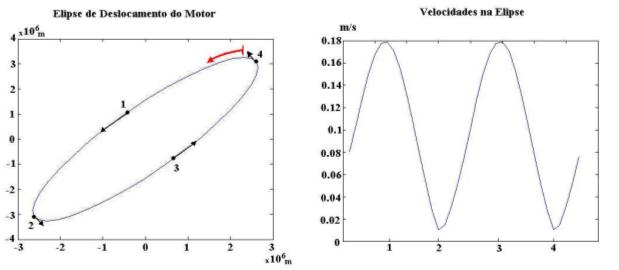

Perfil de velocidades da elipse de deslocamento do motor.
3. Principais Modos de Vibrar
Para essa simulação, foi feita uma análise modal no ANSYS.

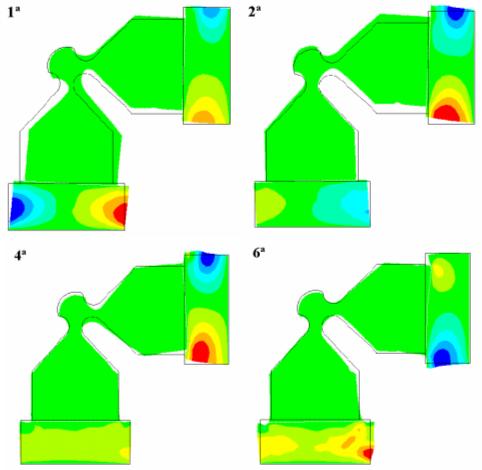

Modos piezelétricos de vibrar do motor.

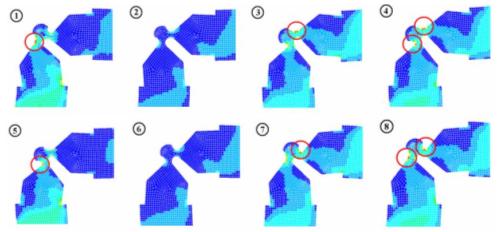

4. Visualização das tensões mecânicas durante o movimento do motor
Para essa simulação, foi feita uma análise harmônica no ANSYS. Em seguida, os resultados obtidos foram tratados no MATLAB e devolvidos ao ANSYS como arquivos de entrada.
Clique aqui para ver a animação!

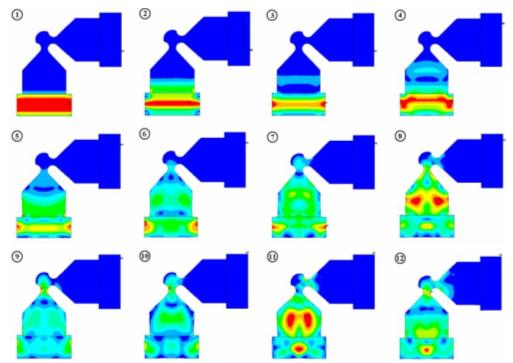

5. Visualização da propagação de ondas de tensão mecânica
Para essa simulação, foi feita uma análise transiente no ANSYS.
Clique aqui para ver a animação!
6. Simulação com circuito elétrico de excitação.

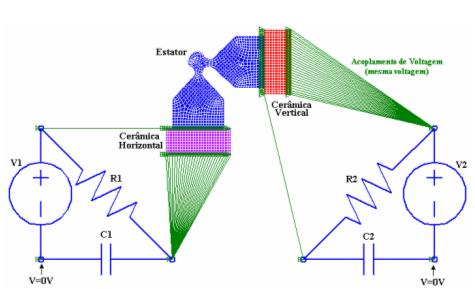

A figura baixo mostra o modelo de MEF usado para essa simulação. Foram usados dos elementos PLANE42, PLANE13 e CIRCU94 (esses para os elementos de circuito).
Motor piezelétrico em estudo juntamente com seu circuito de excitação.
Para essa simulação, foi feita uma análise harmônica no ANSYS, indicando a freqüência ótima desse motor como sendo 38 kHz.

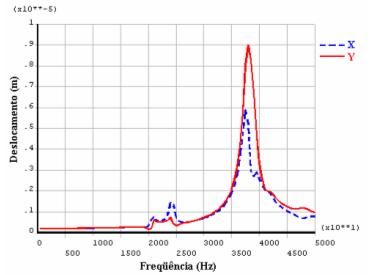

Deslocamento da ponta do estator em função da freqüência.
