Kuvanlaatu aika heikko....
Projekti on nyt sitten valmis....Olen hyvin tyytyv�inen laitteen ��neen. K�ytin ��nenvoimakkuudens��timen� normaalia logaritmista potikkaa, joka ei tietenk��n ole laadultaan t�h�n laitteeseen sopiva. No, aion korvata sen joko digitaalisella potikalla (Dallasin DS1802) tai Elman kiertokytkimell�...
Suunnittelin itselleni uuden esivahvistimen, koska aikaisemmin tekem�ni oli integroitu versio ja siit� puuttui mm. kuulokevahvistin ja se sis�lsi vanhaa tekniikkaa. Uudessa esivahvistimessa on nyt kuulokevahvistin sek� linjaotot kuudelle laitteelle ja kahdet linjal�hd�t.
Olen kiinnitt�nyt t�ss� projektissa erityist� huomiota powerin regulointiin ja siihen ett� signaalitiell� olisi mahdollisimman v�h�n mutta korkealuokkaisia komponentteja. Muuntajana k�ytin 2 x 15Vac / 90VA rengassyd�nmuuntajaa ja logiikalle erillist� 15Vac / 2.3 VA piirilevymuuntajaa. Linjaottojen valinta hoidetaan pienten signaalireleiden(Siemens V23079-A1001-B201) avulla, joita ohjataan juontavalla kiertokytkimell�.
Lohkokaavio esivahvistimesta
Linjaotot

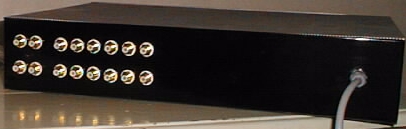

Linjaotot siis hoidetaan Siemensin signaalireleiden kautta aivan RCA-liittimien juurelta. N�in saavutetaan lyhyt signaalitie. Signaalitie on t�ysin passiivinen ja tiell� on siis vain yhden kanavan releen koskettimet sek� ��nenvoimakkuudens��din.
linjaottojen kytkent�
Poweri
Audiokomponenttien virransy�t�n siis hoitaa yksi 2 x 15Vac / 90 VA rengassyd�nmuuntaja. Kuulokevahvistimen virransy�t�st� huolehtii tarkka ja stabiili �18Vdc virtal�hde. My�s kaikkien operaatiovahvistinten virtavarastoista on huolehdittu lis��m�ll� jokaisen piirin l�heisyyteen riitt�v� m��r� korkealaatuisia kondensaattoreita.

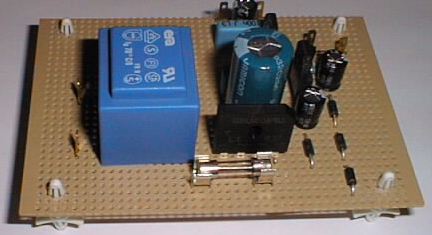

 | Logiikkapowerin tein k�ytt�m�ll� pient� 15Vac / 2.3 VA piirilevymuuntajaa. T�ll� powerilla ohjataan ainoastaan linjaottojen releit�. Releet ovat 5 Vdc:n releit�, joten k�ytin ko. j�nnitteen muodostamiseen perus regulaattoripiiri� 7805. Miksi sitten moinen muuntaja? Siksi koska kaupasta ei l�ytynyt pienemm�ll� ulostuloj�nnitteell� varustettua muuntajaa... :) Eli muuntajaksi k�y esim. 9 Vac:in muuntaja. |
Kotelo

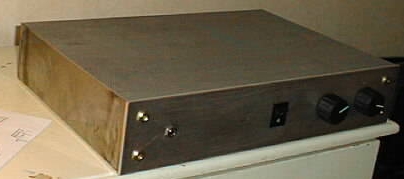

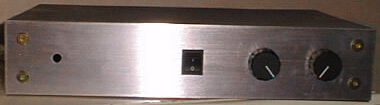

Kotelo on tehty kolmen millin ter�ksest� ja se on hitsattu kasaan. Pohjalevy on tehty kolmen millin alumiinista ja p��lipelti ter�ksisest� reik�levyst�. Etusein��n laitoin viel� kolmen millin alumiinilevyn, joka on hieman kotelon normaalimittoja isompi. N�in etusein�n kokonaisvahvuus on 6 mm. Sivut ja takaosa p��llystet��n mustalla kontaktimuovilla ja kannen ritil� maalata mustaksi.
