Bilteman Subwoofer-jakosuodin art.31-386

Mielenkiinnosta tutustuin t�h�n paljon keskustelua her�tt�neeseen suotimeen ja sain seuraavanlaisia tuloksia aikaiseksi.

Ominaisuudet

  • Sis��nmenot: matala- ja korkeataso
  • Sis��nmenon tasons��t� vasemmalle ja oikealle kanavalle
  • Jakotaajuudet: 50, 90, 120 Hz
  • Boost-taajuudet (+12dB): 40, 80 ja 110 Hz
  • THD: 0.02 %
  • Signaali/kohinasuhde: 85 dB
  • Kanavaerottelu: 70 dB
  • Boost-ominaisuuden pois kytkent� mahdollisuus

Jakosuodin osa

Suodin on tyyppi� Butterworth ja jyrkkyys on 12 db/okt. Jakotaajuudet lasketaan kaavoilla


    R1= 1.414 / (2 * pi * Ca * f)
    R2= 0.7071 / (2 * pi * Cb * f)
Bilteman suotimessa ko. jakotaajuudet on tehty k�ytt�en kytkint�, jolla rinnankytket��n kolmea vastusta. Vastusten arvot ovat 75, 120 ja 100 kohmia. kondensaattorien arvot ovat 47 nF ja 22 nF. Kytkin kytkee vastukset rinnan seuraavan taulukon mukaisesti.

jako/resis. 75k 120k 100k
120 Hz 1 0 1
90 Hz 0 1 1
50 Hz 0 0 1

Esim. 120 Hz:ss� vastukset R1 ja R2 ovat noin 43 kohm (1 / R = 1 / 75kohm + 1 / 100kohm) ja konkat Ca on 47 nF ja Cb on 22 nF.

jakotaajuus

Viritykset

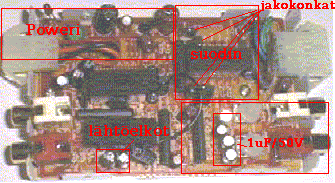

Mitenk�s sitten suotimen saisi paremmaksi? Ainakin sis��nmenossa olevat 1 uF/50 V elkot (4 kpl) kannattaa vaihtaa tantaaleiksi tai polkoiksi sek� l�hd�ss� olevat 10 uF/16 V elkot (2 kpl) my�s tantaaleiksi tai polkoiksi. Op.ampit (4 kpl) voisi vaihtaa laadukkaimmiksi mutta se vaatisi jo suuremman ty�n, koska nyt paikalla olevat ovat SIP-koteloisia (KIA4558). K�ytt�j�nnite kannattaa reguloida hyvin, sill� suotimessa ei pahemmin suodatuksia ole!

Kysytt�v��/lis�tt�v��? palautetta vastaanotetaan mailitse [email protected]
