Die
Zeitbasis dieser digitalen Weltzeituhr besteht aus einem sündhaft genauen
Kristalloszillator von 1 Mhz Grundfrequenz und liefert 1 Hz für den
Sekundenzähler. Dieser Takt wird in acht kaskadierten Dekadenzählern weiter
heruntergeteilt und liefert die Daten für SekundenEiner, SekundenZehner,
MinutenEiner, MinutenZehner, StundenEiner und StundenZehner. Für die
Zeitmessung müssen Zähler mit dem jeweils 3. 4. oder 6. Impuls zurückgesetzt
werden. In einer intelligenten Logik werden die Daten von zwei weiteren SE und
SZ -Zählern für die zweite Zeit generiert. An einem Codierschalter, welcher
mit den übrigen Einstellelementen auf der Rückseite eingebaut ist kann die
Zeitverschiebung von ± 1-10 Stunden vorgewählt werden, je nachdem wo auf dem

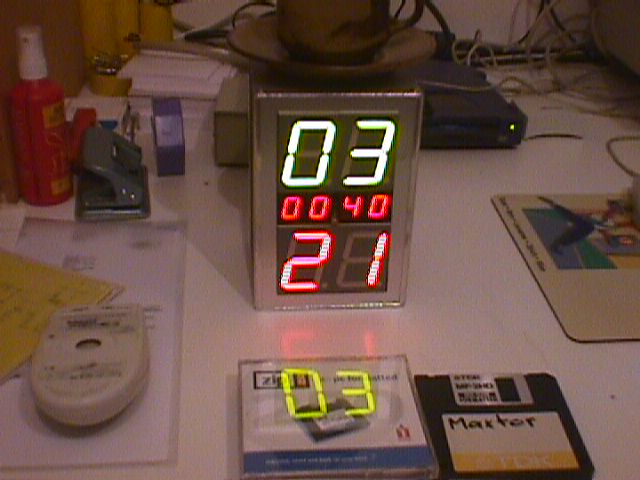

Globus sich diese Uhr befindet. Sie wird entweder in Lokalzeit (rote Anzeige)
oder Schweizerzeit (grüne Anzeige) synchronisiert und zeigt die jeweils andere
Zeit automatisch an. Die Daten der acht Zähler werden über ein 40-poliges
Flachbandkabel den 7-Segmenttreibern auf der Anzeigeplatine zugeführt, welche
die Helligkeit der bis zu 5 cm hohen Digits mitels LDR der Umgebung anpasst.Die frequenzunabhängige Stromversorgung ist auf einer separaten Platine aufgebaut und arbeitet mit Netzspannungen von 90 - 250VAC. Ein 9 V-Akku kann die Zeitbasis während einem Netzausfall von mehreren Stunden notversorgen.
Besondere Aufmerksamkeit wurde dem servicefreundlichen Aufbau der Uhr gewidmet. Jede der drei Veroboardplatinen ist steckbar und kann nach Bedarf überarbeitet werden. Wenn nun zum Beispiel in der Schweiz auf Winterzeit umgestellt wird, braucht nur am Codierschalter die neue Zeitdifferenz eingestellt zu werden und am anderen Morgen stimmt die Zeit wieder. Dabei ist unwichtig, ob die Umstellung um Mitternacht, 2 Uhr früh, Lokal-oder Schweizerzeit erfolgt... Pedro, Hobby-Entwickler
