ADSL |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
INTRODUCCION
En la actualidad, el mercado de las telecomunicaciones y en especial Internet, han supuesto un cambio en la concepción del modelo antiguo de red de telecomunicaciones. Como consecuencia de la aparición de los servicios multimedia (video bajo demanda, juegos online, servicios demóticos, etc.) se ha hecho necesaria la aparición de nuevas tecnologías de acceso de mayor velocidad que puedan cobertura a las exigencias de estos servicios. El acceso telefónico RTC, era insuficiente para dar soporte a las nuevas aplicaciones, que empezaban a surgir en los años 80 y 90. Se intento mejorar el acceso conmutado RTC , mediante un enlace asimétrico (dotar de mayor velocidad el enlace descendente red-usuario, que el ascendente usuario-red) pero esta opción seguía sin satisfacer las necesidades de los usuarios y de los nuevos servicios. Sin embargo la solución de emplear módems que podían funcionar de forma asimétrica, combinando velocidades de datos diferentes en cada sentido de comunicación, se iba a convertir en una de las opciones de acceso de mayor expansión. Bajo el amparo de la tecnología xDSL, que surgió en el año 1987 de la mano de Bellcore (Bell Communications Research) ,nació la tecnología ADSL (any Digital Susbscriber Line o Línea de Abonado Digital Asimétrica) en el año 1989. Esta denominación proviene de dotar de velocidades de transmisión y recepción diferentes, consiguiendo de esta manera se comunicaciones bidireccionales asimétricas sobre el par trenzado. Pese a que dicha tecnología fue concebida en 1989, no fue hasta 1999 cuando comenzó a tener éxito. Fue por entonces cuando las compañías telefónicas, que disponían de un cableado de par trenzado hasta cada hogar, se percataron de la posición en la que se encontraban para explotar un tecnología que podía llegar a ofrecer elevadas velocidades en el canal descendente de hasta 6 Mbps. TECNOLOGIA ADSL Son muchas las tecnologías de acceso xDSL disponibles en la actualidad. Pero por encima de todas ellas destaca la tecnología ADSL, por ser ésta la de mayor éxito en el mercado actual. Arquitectura de Red La base de el despliegue de esta tecnología es el par trenzado. Este consiste dos pares de cobre aislados, trenzados entre si para protegerlos de radiaciones y envueltos en una protección de plástico. Además este medio de transmisión tiene la ventaja de ser un medio muy flexible y de coste relativamente bajo para la transmisión de voz y datos. Sin embargo, presente el inconveniente de que ofrece un ancho de banda bastante limitado. De esta forma, las diferentes tecnologías xDSL se caracterizan por la relación entre las distancias alcanzadas entre módems, velocidad, y simetrías entre el trafico ascendente y descendente. De esta forma cada módem xDSL se adapta un tipo diferente de aplicación. La arquitectura fundamental de las tecnologías xDSL, y en particular de ADSL, se basa en la existencia de una pareja de módems situados a ambos extremos del par de cobre no tienen lugar entre cualquier usuario de la red de la RTB a nivel global. Las diversas modulaciones empleadas no pueden transportarse a gran distancia ni sobre cualquier categoría de cable ni tampoco la señal proveniente del enlace ascendente puede atravesar los equipos de conmutación de circuitos de la RTB; por lo tanto estos enlaces de datos solo pueden establecerse entre el usuario y la central.

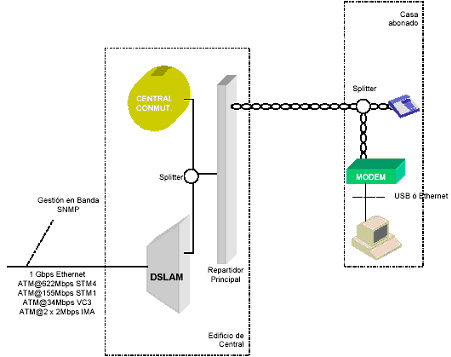

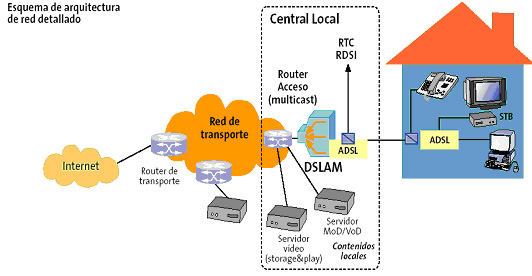

La arquitectura de la red xDSL, y ADSL, son configuraciones de enlace punto a punto, desde el cliente del servicio y la central de conmutación más cercana. Esto hace que los enlaces desde y hasta los usuarios sean dedicados y no compartidos por más de un usuario. Ésta es sin duda una de las características más destacadas, ya que el resto de las tecnologías (HFC, LMDS, WLAN, satélite) son medios netamente compartidos por los usuarios del servicio. A partir de la central, generalmente la arquitectura de los sistemas ADSL se basa en redes de transmisión y multiplexación ATM, y en redes de datos basadas en IP. De esta manera, la trasmisión es transparente para los usuarios, ya que desde la central es función del operador como se da salida a los datos. Las centrales que soportan esas tecnologías deben disponer de los equipos de agregación de la parte reservada a la red (bucles de abonado), para combinar el tráfico de datos de cada uno de los usuarios, y que este se pueda redirigir hacia la red troncal (backbone desde el que se da servicio). Los equipos destinados a este fin se denominan DSLAM (DSL Access Multiplexer) y terminan el enlace físico que soporta las modulaciones de ADSL, DMT. Así los flujos bidireccionales de datos correspondientes a cada par de cobre, se inyectan hacia el troncal, en norma general, sobre una jerarquía de conmutación de paquetes ATM. Sistema ADSL Aunque en un principio los sistemas ADSL tenían una topología muy similar a la mostrada en la Figura, en la actualidad la práctica totalidad de las instalaciones de basan en el empleo de DSLAM (Digital Subscriber Line Access Multiplexer). La primera consideración a tener en cuenta es que el equipo de central incorpora una función de multiplexación ATM, ello y las características del tráfico del principal servicio ofrecido en la actualidad, el acceso a Internet , permite obtener ganancia estadística mediante “sobre suscripción”, es decir, la suma de los tráficos ofrecidos a los abonados es superior al tráfico que se suele ofrecer hacia la red.

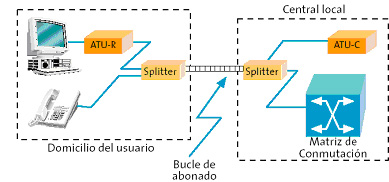

Elementos de la red Los elementos de la red ADSL de acceso, que intervienen en la comunicación son los siguientes: • Módem ADSL o ATU-C (ADSL Terminal Unit Central). Módem ADSL, que reside en el nodo de acceso y cuya función principal es la de modular la información digital para así, adaptarla bucle de abonado. • Microfiltros o Splitters. Ambos se encargan de separar la voz de los datos transmitidos, de manera que la voz vaya desde el teléfono de abonado hasta la PSTN(Red Telefónica Conmutada Pública) y los datos desde el equipo terminal hasta la red de acceso al servicio • Bucle. Por el que se envían las señales de voz y datos. La modulación evita que interfieran las bandas de ambos. • ATU-R (ADSL Terminal Unit Remote). Módem ADSL que reside en las dependencias del abonado. Convierte la información digital de la red de usuario en celdas ATM y la modula para que pueda enviarse por el bucle de abonado. En algunos casos, también puede hacer funciones de encaminamiento de red de usuario. Los DSLAM se ubican en la central remota y son un banco de módems encargados de recibir la información proveniente de las ATU-C, decodificarla y multiplexarla digitalmente, para poder a continuación transportarla al destino deseado. multiplexor digital DSL, conocido como DSLAM:
Podemos resumir los servicios que se pueden ofrecer con un sistema de comunicación xDSL en :
Frame Relay Las conexiones a una red Frame Relay requieren un Router y una línea desde las instalaciones del cliente hasta el puerto de entrada a FR en la Empresa de Telecomunicaciones. El servicio FR es una solución muy
adecuada para interconexión de redes de área local,
responde a aquellas aplicaciones de datos que se caracterizan por
un tráfico a ráfagas, (que a menudo se encuentran en
estos entornos), como son: transferencia de imágenes y ficheros,
acceso a base de datos remotas, CAD/CAM en línea, conexiones
interactivas con nodos remotos, correo electrónico, aplicaciones
cliente servidor, etc., permite transportar de forma completa tráfico
X.25, SNA/SDLC, y redes de área local. Empresas que ofrecen servicio: CANTV: costo aproximado 2000 $ / mes (varia en
función de las necesidades de comunicación) ATM
Diferencias con redes TCP:

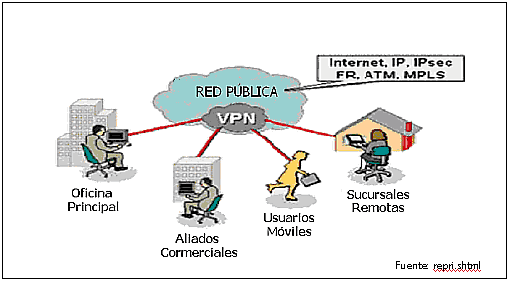

Empresas que ofrecen servicio: ISDN Empresas que ofrecen servicio: VPN
Empresas que ofrecen servicio
En Venezuela la única oferta de ADSL actualmente en el mercado es la de CANTV Servicios, bajo el nombre ABA (Acceso a Banda Ancha). Corresponde al variante conocido como g.Lite, el cual está orientado a facilidad de uso y un ancho de banda mediano que debe funcionar en la mayoría de las líneas telefónicas instaladas. Sus parámetros son: Ancho de banda desde 256Kbps/64Kbps
hasta 1024Kbps/256Kbps. TABLA COMPARATIVA
CONCLUSIONES Considerando la necesidad de soportar el incremento en la demanda para el acceso a Internet combinada con teleconmutación e interconectividad de las Redes LAN, podemos ver que xDSL ofrece a los carriers, proveedores de servicios Internet (ISP's) y proveedores de acceso competitivo, una oportunidad excelente y maravillosa de ampliar sus recursos. Enfrentados a el reto de desarrollar soluciones que cumplan con las necesidades crecientes de un mercado en expansión, los proveedores de servicios están concluyendo rápidamente que xDSL se les presenta con una serie de opciones invaluables. Dado que la tecnología xDSL ha madurado rápidamente y ha establecido una segura y muy fuerte penetración en la industria de las comunicaciones, las aplicaciones que requieren gran ancho de banda pueden ser soportadas en una plataforma altamente competitiva y costo-efectiva. http://portal.cnti.ve/cnti_docmgr/detalle2.html?categoria=1441 http://www.rediris.es/rediris/boletin/46-47/ponencia10.html http://www.cisco.com/global/VE/cs/pc/cpn/servicios.shtml http://www.monografias.com/trabajos5/tecdsl/tecdsl.shtml http://www.monografias.com/trabajos12/monvpn/monvpn.shtml http://www.telcorp.com.ve/seccion.asp?pid=10&sid=376 http://www.cantv.com.ve/seccion.asp?pid=1&sid=607
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
