BROADCASTING ON TV!!! |

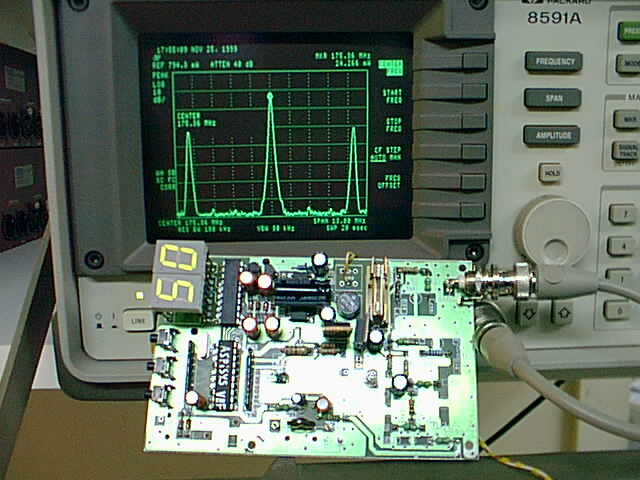

THE DSB CARRIER OF ASPiSYS TV PLL AS SEEN ON A HP 8591 SPECTRUM ANALYZER That's the only PLL TV (VHF III&S - UHF IV) 25mW Transmitter you'll find on the INTERNET - DISCONTINUED! Replaced by New model UTV100TX |
SOME PICTURES OF A TV PLL WORKING SOMEWHERE IN FRANCE |
THANKS JEROME!!! |

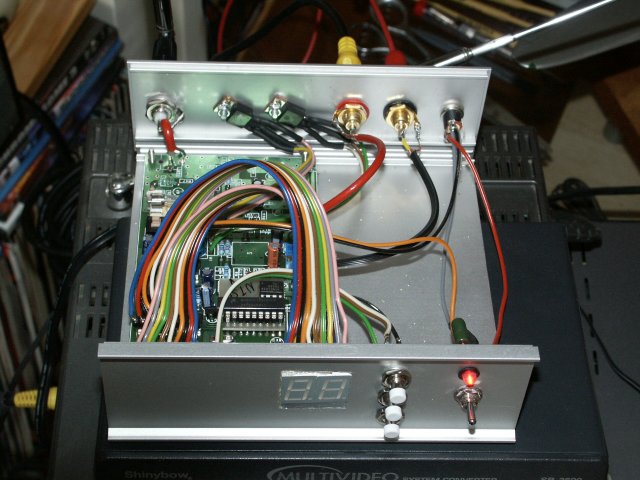

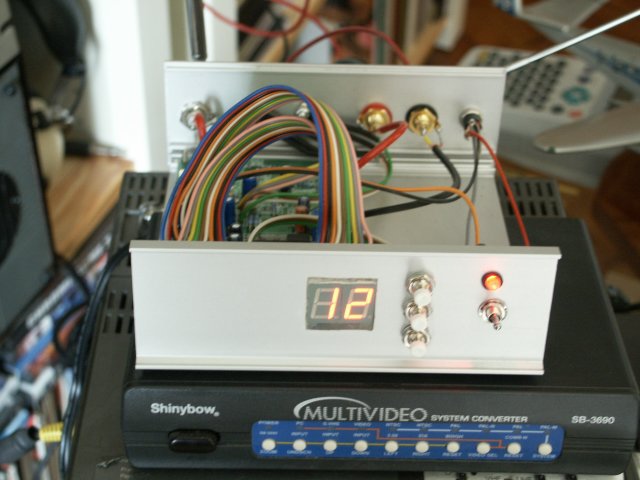

THE PLL IS HOUSED INSIDE A METAL BOX.JEROME MADE SOME MODIFICATIONS! HE HAS PUT THE 2 VOLTAGE REGULATORS IN THE REAR OF THE BOX (WITH THE BNC JACK) FOR MORE HEATSINKING & PULL THE LED DISPLAY & UP/DOWN/TEST SWITCHES ON THE FRONT!!! |
GET BACK TO FM??? |
THE TV PLL SENDER (TRANSMITTER) HAS AN OUTPUT OF MORE THAN 25mW. AND WITH IT YOU COULD COVER MORE THAN 100m WITH ITS TELESCOPIC ANTENNA. NOTE THIS PLL UNIT, HAS A DSB VIDEO/AUDIO RF SIGNAL OUTPUT AND IS NOT WISE, TO DRIVE AN AMPLIFIER & AN EXTERNAL ANTENNA WITH IT, FOR TV BROADCASTING PURPOSES!!! (YOU 'LL NEED TO FILTER THE LOWER SIDEBAND FIRST TO DO THAT) |
MORE INFOS ON SUBJECT, WILL BE POSTED HERE! |
OR GET INFOS ON AM/MW/SW??? |
A PROFESSIONAL 10W UHF TV TRANSMITTER |
The NEW TV PLL UTV-100TX 100mW RF out Look it here: |
