Powtec SA320-3525-P4      9 กพ.  2546  โดย ศราวุธ  ศุทธชัย

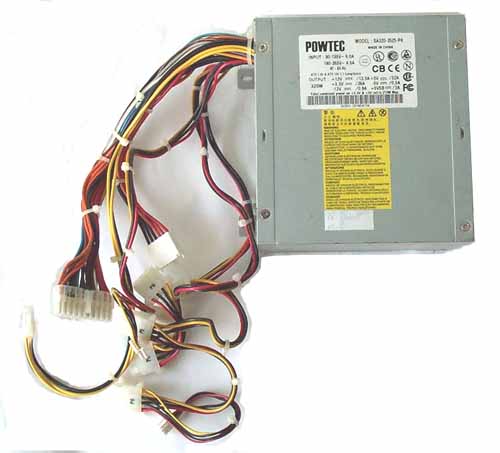

ข้อสังเกตุคือสายไฟชุด Main ที่ใช้เป็นขนาด 16AWG ซึ่งใหญ่กว่าทั่วๆไป และมีความยาว 25 cm.

ตามมาตรฐานของ ATX ซึ่งอาจจะสั้นไปสำหรับบางบอร์ด   มีหัวต่ออุปกรณ์ขนาดใหญ่ 6 หัว เล็ก 2 หัว

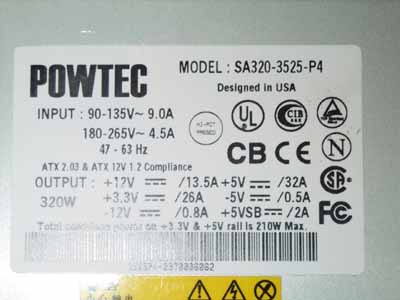

Spac. ของ POWTEC SA320-3525-P4  ดูจาก Spec. เห็นว่าเหมาะมากสำหรับระบบอง AMD

เนื่องจากจ่ายไฟ 5 V ได้เยอะมาก

- วงจรกรอง RFI , EMI

มีชุดกรอง RFI , EMI ครบแบบเต็ม มาตรฐาน

- วงจร เรกติไฟร์

ใช้เบอร์ GBU8J ซึ่งรับกระแสได้ 8A รับแรงดันได้ 600V

- วงจร ฟิลเตอร์

ใช้ Capacitor ยี่ห้อ Rubycon MXC 105 C ค่าความจุ  820 uF 200V  2 ตัว

- วงจร สวิตชิ่ง

 ใช้วงจร Swithching แบบ Forward  และใช้ MOSFET ของ Fairchid เบอร์ SSH11N90 ( 11A 900V )  เป็น Power Switch

ส่วนของ V +5Vsb นั้นไม่สามารถอ่านเบอร์ ได้ครับ.

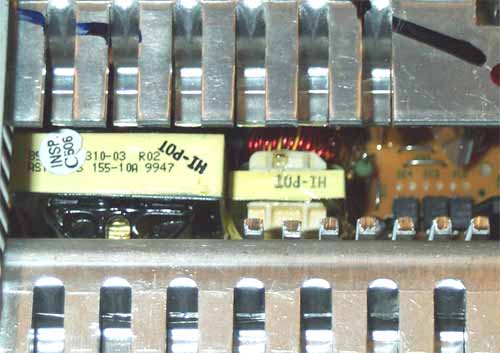

- วงจร อินเวอเตอร์

     หม้อแปลง ตัวใหญ่ เบอร์ 155-10A  ผลิตโดย ASTEC      หม้อแปลงตัวเล็ก (ของ +5Vsb)   เบอร์  155-XXX  ผลิตโดย ASTEC เช่นกัน

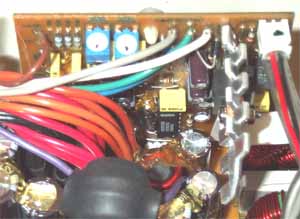

- วงจร สร้างความถี่สูง (PWM)

ชุด PWM และควบคุมแรงดันใช้ IC  3 ตัว คือ AS2333E (ASTEC) , LM2904N (ST) , และ LM2901N

- วงจร เรกติไฟร์ ด้าน Output

   ใช้  STPR10 ของ ST 2 ตัว , และ อีก 2 เบอร์ ที่อ่านไม่ได้  (รวมทั้งหมด 6 ตัว)

- วงจร ฟิลเตอร์ ด้าน Output

ใช้ Capacitor ของ Nichicon PM(M) 105 C ทั้งหมด

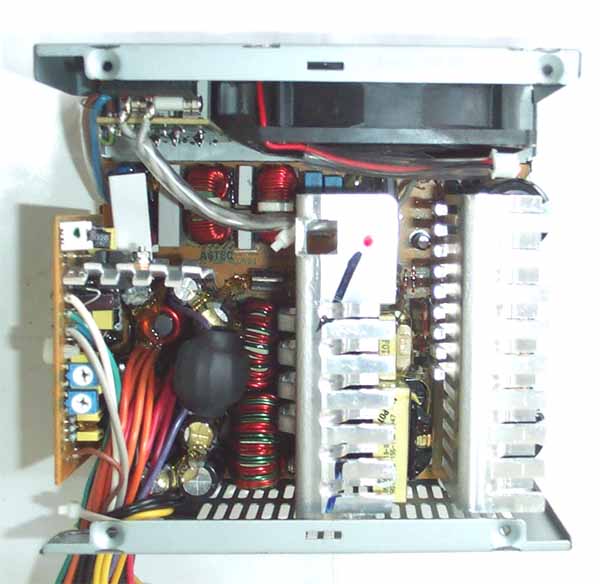

รูปภายใน เพาเวอร์ซัพพลาย POWTEC SA320-3525-P4
