MSI K7T Pro และ
อื่นๆเช่น Gigabyte Mod.
- หลักการ

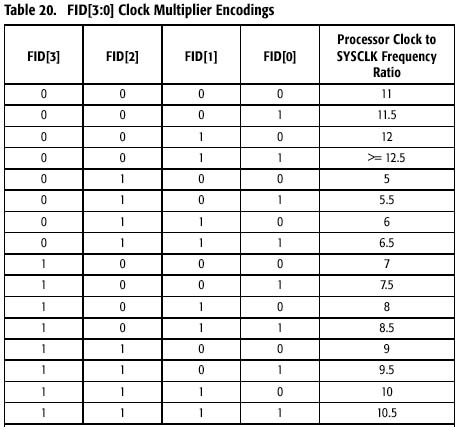

- Mainboard จะมีการบอก
ตัวคูณ (Multiplier) ให้ทั้ง Chipset และ CPU (ซึ่งอยู่ในตัว
CPU เอง)
- โดยตาม Design
สัญญาณที่จะส่งให้ Chipset
จะถูกส่งออกมาจากตัว CPU
เรียกตามฝรั่งว่า FID0
ถึง FID3
- ส่วนของ CPU เราสามารถ
Override ได้ คือสามารถเปลี่ยนโดยการ
Force จากภายนอก
เรียกตามฝรั่งว่า BP_FID0
ถึง BP_ FID3
- - สัญญาณ FID มี 2 สถานะคือ GND.
(ต่อกับ Ground = 0) และ Open (ไม่ต่อกับอะไร
ลอยๆไว้ = 1)
- - สัญญาณ BP_FID มี 2 สถานะคือ GND.
(ต่อกับ Ground = 0 )
และ 2V (ต่อกับ ไฟ +2V
= 1)

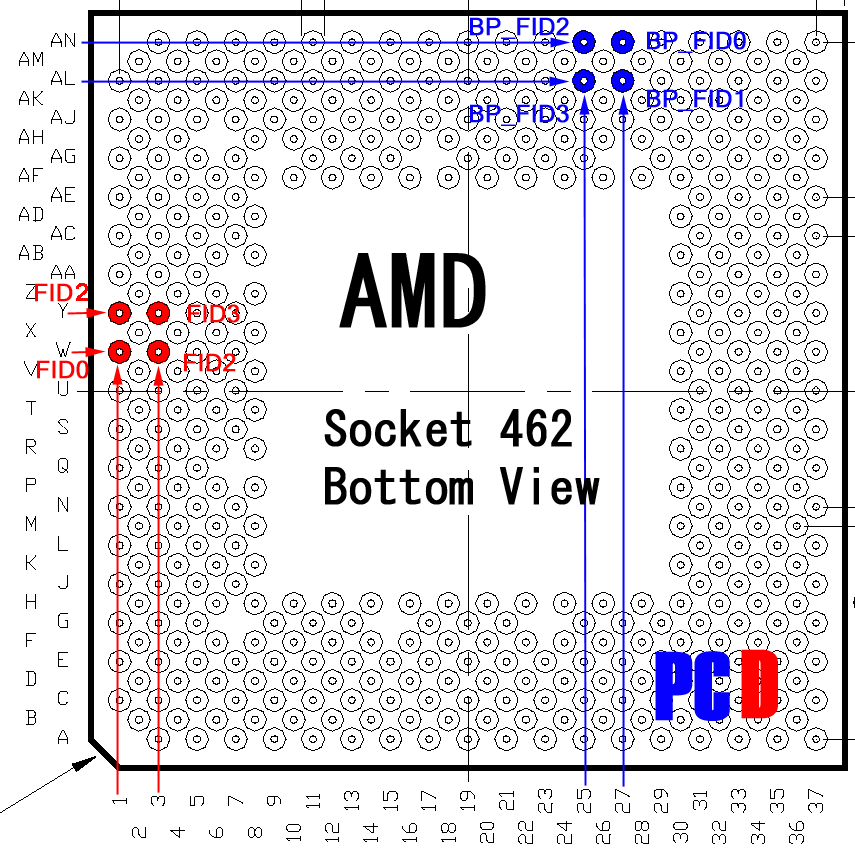

- ขาที่เป็นสัญญาณ FID และ BP_FID
- FID0 --> W1
BP_FID0
--> AN27
- FID1--> W3
BP_FID1 --> AL27
- FID2 -->Y1
BP_FID2 --> AN25
- FID3 -->Y3
BP_FID3 --> AL25
- ส่วนขาก็ตามรูป
- วีธีทำ
- 1. ตัด ลาย PCB
สายสัญญาณที่ CPU ส่งให้ Chipset FID0-FID3

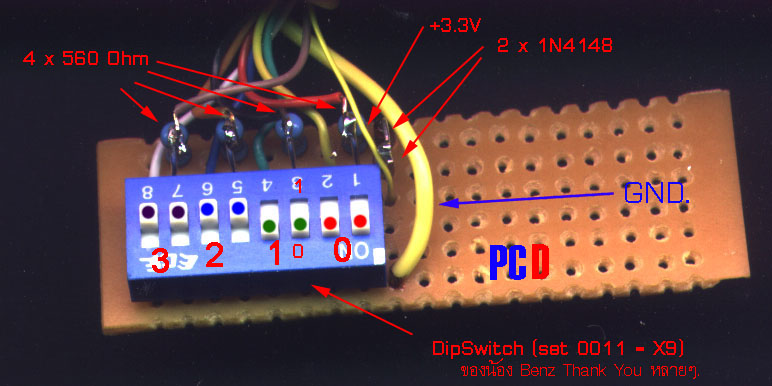

- 2. ทำชุดปรับตัวคูณดัง วงจร UpTime !

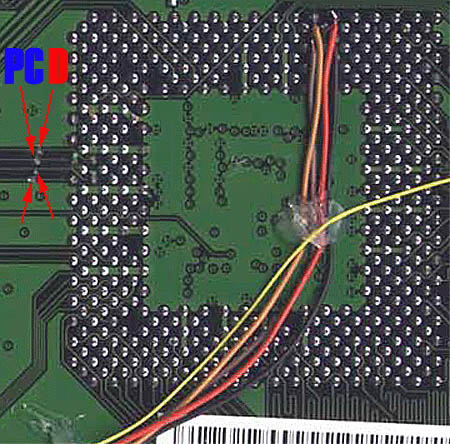

- 3. สัญญาณ BP_FID:[0-3] ต่อจาก
ขาของ Socket โดยตรง คือ AN27,AL27,AN25,AL25
- 4. สัญญาณ FID:[0-3]
ต่อจากขั้วที่ตัดแล้วทั้ง 4 เส้น
จากขา W1,Y1,W3,Y3
- 4.1
ต่อที่ลายวงจรที่ตัด
อันนี้ยากหน่อย
ต้องขูดสีที่เคลือบออกแถมลายวงจรก็เส้นเล็กมาก
(ไช้ได้กับ Mainboardทุกยี่ห้อ)
หรือ

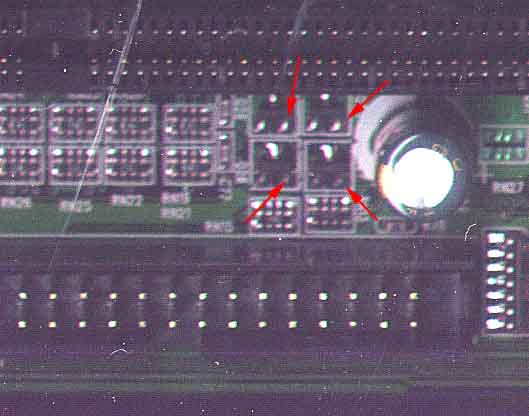

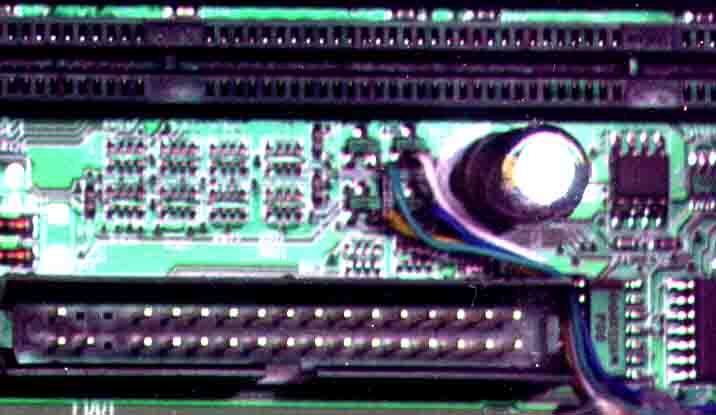

- 4.2 ต่อที่ ขาของ Transistor
ที่อยู่ด้านบนแทน เพราะทั้ง 4
เส้นต่อกับขาของ Transistor Q25,Q26,Q27,Q28
อยู่ ดังรูป (เฉพาะ MSI K7T)
- รูปนี้จาก http://www.algonet.se/~cyrano/duron.html

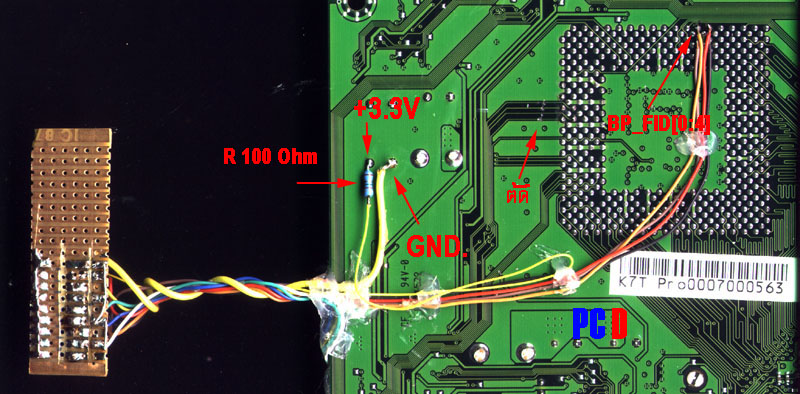

- 5. สัญญาณ GND. ต่อกับ Ground ของ Mainboard
เช่นที่ Shield ของ PS/2 ports
- 6. สัญญาณ ไฟ +3.3 V ต่อที่ ขา + ของ Capacitor C3หรือ
C4 หรือ C5 (กลุ่ม 3 ตัว 3900uF 10V
ที่อยู่ติดขอบของ Board)
- 7. กิน Bier -4 ํC สักกระป๋อง
แก้เครียด
-
จากนี้ก็ตัวใครตัวมันนะครับ.
- หมายเหตุ : 1. CPU
ที่ใช้ต้องแก้ Lock ตัวคูณแล้ว
วีธีแก้ http://www.overclockzone.com/benz/story/unlockamd/
-
2. การปรับไฟเลี้ยง CPU (Vcore)
ปรับโดยการต่อ L7 บนตัว CPU
วิธีการเหมือนข้อ 1.
-
3.
ไม่มีการรับผิดชอบใดๆทั้งสิ้นในการทำตามข้อมูลใน
Web นี้
- Information Resource
- http://www.algonet.se/~cyrano/duron.htm
- http://members.xoom.com/candjac/index.htm
- http://www.athlonoc.com/socket_mod1.htm
