Setting Parabola Automatic dan Semi Automatic (bergerak)

Bahan yang diperlukan :

1 set antenna baik yang mesh maupun solid.

1 tiang parabola sesuai dengan mounting antenna dan diameter antenna.

Dinabold 8 cm atau lebih sebanyak 4 buah (untuk mengikat tiang parabola ke dinding).

1 LNB C-Band atau Ku-Band sesuai kebutuhan.

Kabel Coax yang baik (jangan pakai yang untuk antenna televisi biasa)

Ciri kabel coax yang baik :

Kawat tembaga inti cukup besar, tidak mudah ditekuk

Lapisan insulator terluar dari bahan yang bening atau terbuat dari foam, tidak mudah sobek

Jacket serabut kawat yang mengelilingi foam rapat, dan berserat cukup banyak

Mantle / pelindung luar kuat, tidak mudah sobek.

Kabel isi 4 pair (biasa untuk interkom atau kabel UTP komputer)

Conector ujung kabel coax secukupnya (biasanya 2 untuk semi automatic dan 4 untuk full automatic)

Isolasi karet (dapat ditarik) untuk melindungi ujung kabel dan konektor dari masuknya air hujan

Pelindung LNB (bisa dibuat pakai botol plastik yang dipotong)

Receiver (ada 2 tipe : yang tidak mendukung disegC 1,2 untuk yang semi automatic dan yang
mendukung disegC1,2 untuk yang full automatic)

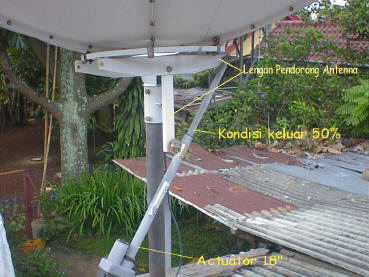

Actuator 18" (penggerak yang di antenna)

Positioner (Jenis yang support disegC 1,2 atau yang belum support disegC 1,2)

Televisi (untuk monitor signal dan channel waktu setting awal).

Peralatan yang dibutuhkan :

Kompas (untuk menunjukkan arah timur barat )

Clinometer / Angle (untuk membantu setting mengarahkan antenna)

Waterpass (untuk mambantu tegaknya pemasangan pipa tiang antenna)

Kunci-kunci untuk Pasang baut, ukuran menyesuaikan baut yang ada.

Bor listrik impact (untuk bor dinding bata / beton)

Mata bor sesuai dengan dinabold yang akan dipasang

Obeng + dan -

Topi (supaya gak kepanasan).

Sepatu karet (pelindung kaki waktu naik ke Atap / duck beton).

Cara Memasak :

Penentuan lokasi antenna

Lokasi dikatakan baik jika :

Antenna dapat diarahkan keatas mengikuti garis lintasan timur kebarat dan tidak ada penghalang
apapun (bangunan, pohon, papan reklame, atap rumah dll)

Cukup tempat pijakan untuk bekerja memasang tiang antenna dan setting antenna.

Posisi cukup terlindung dari terpaan angin yang kuat.

Pasang tiang antenna, buatlah lubang dinabold mengikuti lubang pengikat yang ada di penyangga
tiang.

Sebelum lubang dibuat, pastikan posisi tiang sudah benar-benar tegak karena pemasangan tiang
yang kurang tegak akan menyulitkan setting untuk antenna yang dapat bergerak.

Kencangkan Baut pengikat dinabolt sampai tiang benar-benar kokoh.

Rakit piringan antenna dan pasangkan ke mountingnya

Pasang tiang LNB + Piringan LNB nya

Naikkan antenna yang telah terakit keujung tiang antenna

Baut mounting dieratkan, namun jangan terlalu kencang, usahakan supaya masih dapat berputar
secara horizontal.

Atur posisi antenna dengan memutarnya pada sumbu horisontal sehingga gerakan vertikal antenna
tepat pada atah timut-barat.

Pasang LNB pada piringannya, jangan lupa arah 0 derajat LNB harus tepat timur barat sesuai
jenis LNB (lihat gambar), sementara kedalaman masuk di feed horn pasang di garis 38.

Pasang Kabel Coax LNB menggunakan Conectornya.

Pasang kabel kontrol Actuator pada actuator perhatikan petunjuk manual wiring nya.

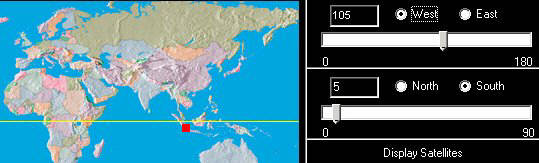

Berdasarkan posisi kita terhadap
khatulistiwa maka kita harus
mensetting arah kemiringan lebih
ke utara atau selatan. Hal ini
bisa disebut helling (istilah yang
dipakai penulis saja.)

Jika kita berlokasi di P Jawa
yang kira-kira 5 derajat
dibawah khatulistiwa, maka
antenna harus dimiringkan
keutara sekitar 5 derajat, dan
jika posisi kita ada di 5 derajad
diatas garis khatulistiwa, maka
antenna perlu dimiringkan
keselatan sebesar 5 derajat.

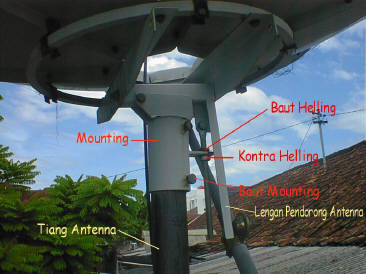

Gunakan baut penggerak helling
antenna (lihat gambar)

Contoh praktis : Jika posisi kita di 105E, maka dapat digunakan Satelitte Asiasat 3S (105.5E )
yang hampir tepat diatas kita, maka dapat digunakan frekwensi 3760 H SR 26000 channel
NOW TV yang ada di transponder satelitte tersebut.

Pasang kabel Coax dari LNB ke Receiver, dan receive di NOW TV 3670H SR 26000, check
signal yang didapat.

Menggunakan report signal yang ada di receiver cobalah geser-geser sedikit antenna ke timur
dan barat sehingga mendapat signal terbaik dan lanjutkan juga menggeser utara selatan
menggunakan baut helling secara manual dan dapatkan signal maksimal.

Lanjutkan dengan memilih satelitte yang bersudut lebih besar misal PALAPA C2 (113.0 E)

Receive di channel Indosiar 4073 V SR 6500 (kurang lebih 8 derajad ke timur diukur dari
tegak lurus keatas). Gunakan alat bantu clinometer atau angle.

Geser antenna sedikit demi sedikit ke timur sampai didapatkan signal.

Jika signal belum baik, koreksi arah horisontal dengan menggeser arah horisontal sedikit demi
sedikit sampai didapat signal maximum. Kendorkan baut mounting dan lakukan koreksi sehingga
didapat signal terbaik.

Kencangkan semua baut mounting dan tetapkan posisi helling dengan mengencangkan baut
kontra helling-nya.

Silahkan berburu channell dan satelitte lainnya.
