Program za crtanje kuhinja, specifikaciju materijala i računanje cijene.

Mr.Diker - vizualni 2D program za nacrte i specifikaciju namještaja.

Opis programa:

2-D program, za nacrte kuhinja, ormara itd.

Jednostavan i praktičan. Elementi su zadani u bazi, sortirani po namjeni i konstrukciji. Elemente iz baze povlači se mišem u projekt.

Specifikacija materijala za optimiranje i PanelWizard krojna lista.

Program predaje elemente na optimiranje u program PanelWizard koji radi optimirane krojne liste.

Program daje specifikaciju okova s ukupnom cijenom koštanja, izbor baze okova i usporedne cijene.

Specifikacija okova, izbor baze okova, računanje cijene.

Elementu se može promijeniti dimenzija, program izračunava dimenziju stranica za optimiranje.

Nacrt sa kotiranom širina kuhinje i kotiranom širinom pojedinih elemenata.

Gotova baza elemenata, mogućnost definiranja novih.

Novo:

Download baza elemenata i okova s interneta, jednostavno, menu komandom direktno iz programa.

Elementi sa zajedničkim bokom: elementi se slažu jedan na drugi. Na komandu, tako složeni elementi mogu dobiti zajednički bok.

Broj polica i vrsta vrata može se podešavati odnsno mijenjati za svaki element.

Konstrukcija složenih elemenata (obrada složenih formula za izračunavanje dimenzija stranica).

Baza je dovršena. U bazi su standardni kuhinjski elementi i ormari.

Korisnik može dodavati vlastite elemente u bazu. Jednostavan tablični unos.

Okovi su organizirani u baze. Korisnik može sam uređivati baze ili napraviti nove.

Usporedne cijene za različite klase okova: promjenom baze okova, program daje novu specifikaciju i cijenu, za normalne, jeftine i ekskluzivne okove.

Export iverala u PanelWizard optimizator.

Eksport specifikacije iverala i okova u Excel ili u Elgrad excel tablicu.

Slike iz programa:

Izbor elemenata iz baze

Slaganje projekta

Selekcija i promjene dimenzija

Kotiranje

Specifikacija okova i cijene

Optimiranje

Nove slike studeni 2007: U novoj verziji svaki element je kotiran, napravljene su baze okova i izbor dekora.

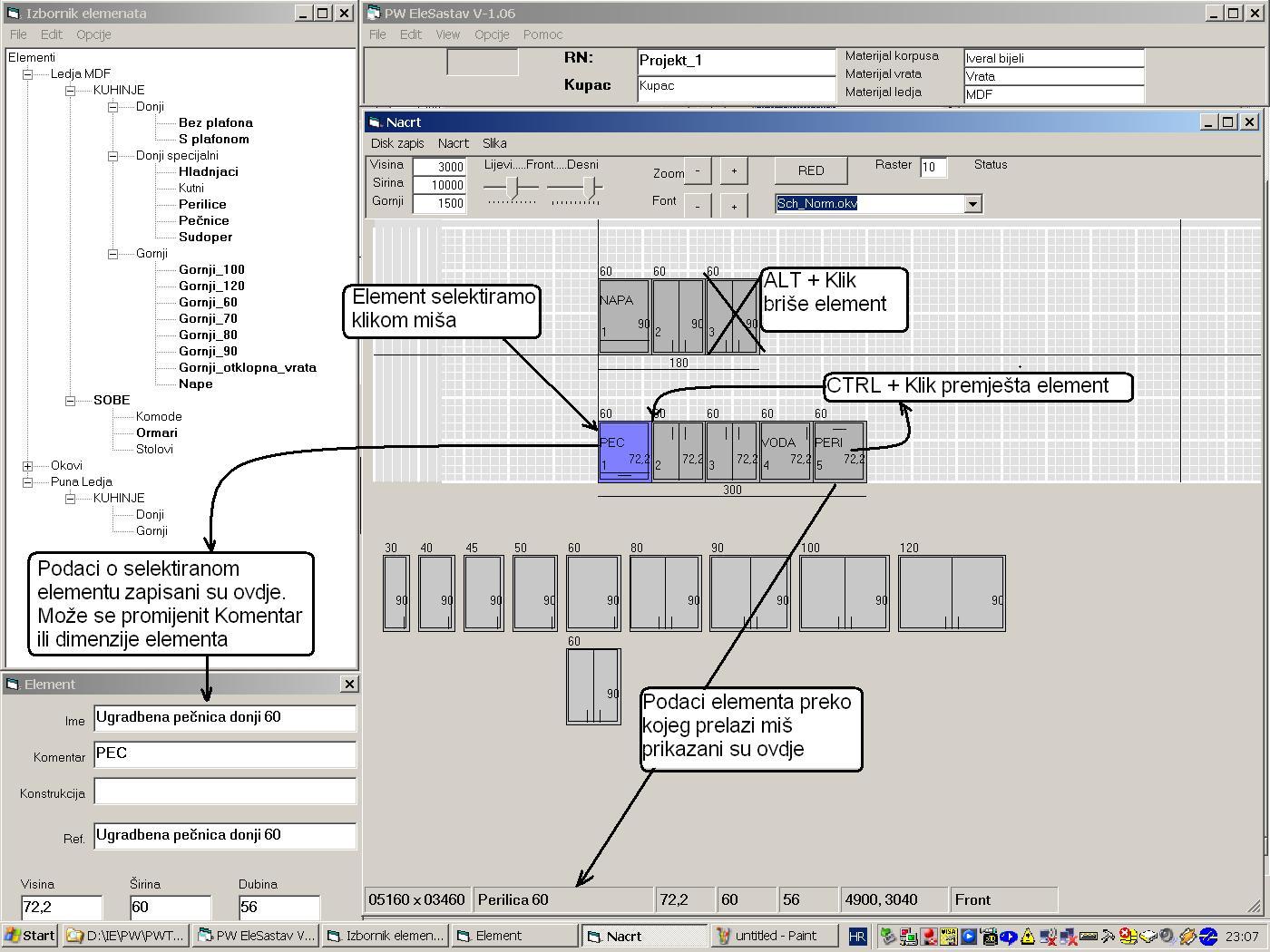

Selekcija, premještanje i brisanje elemenata u projektu

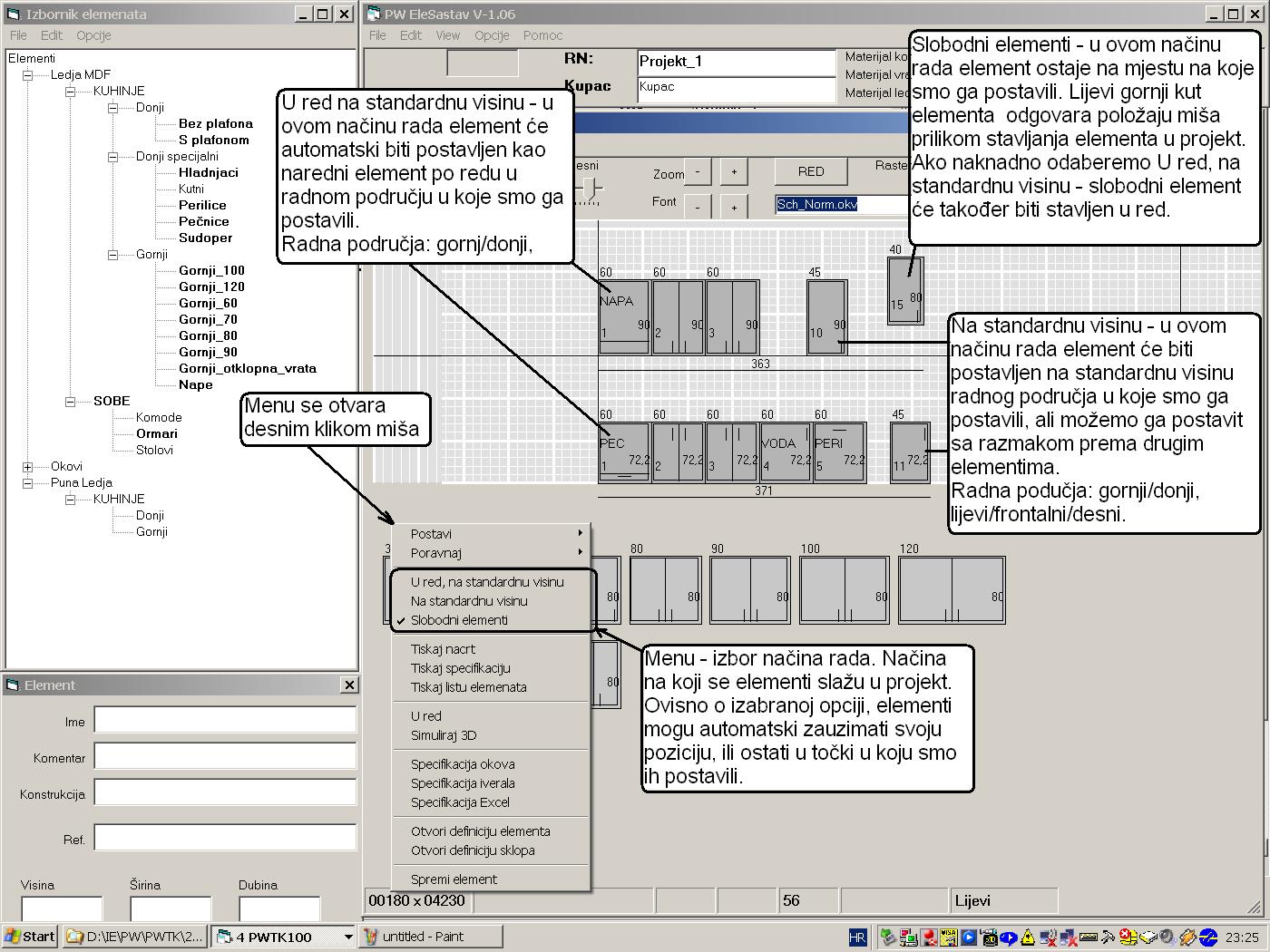

Načini slaganja elemenata u projekt - u red ili slobodno

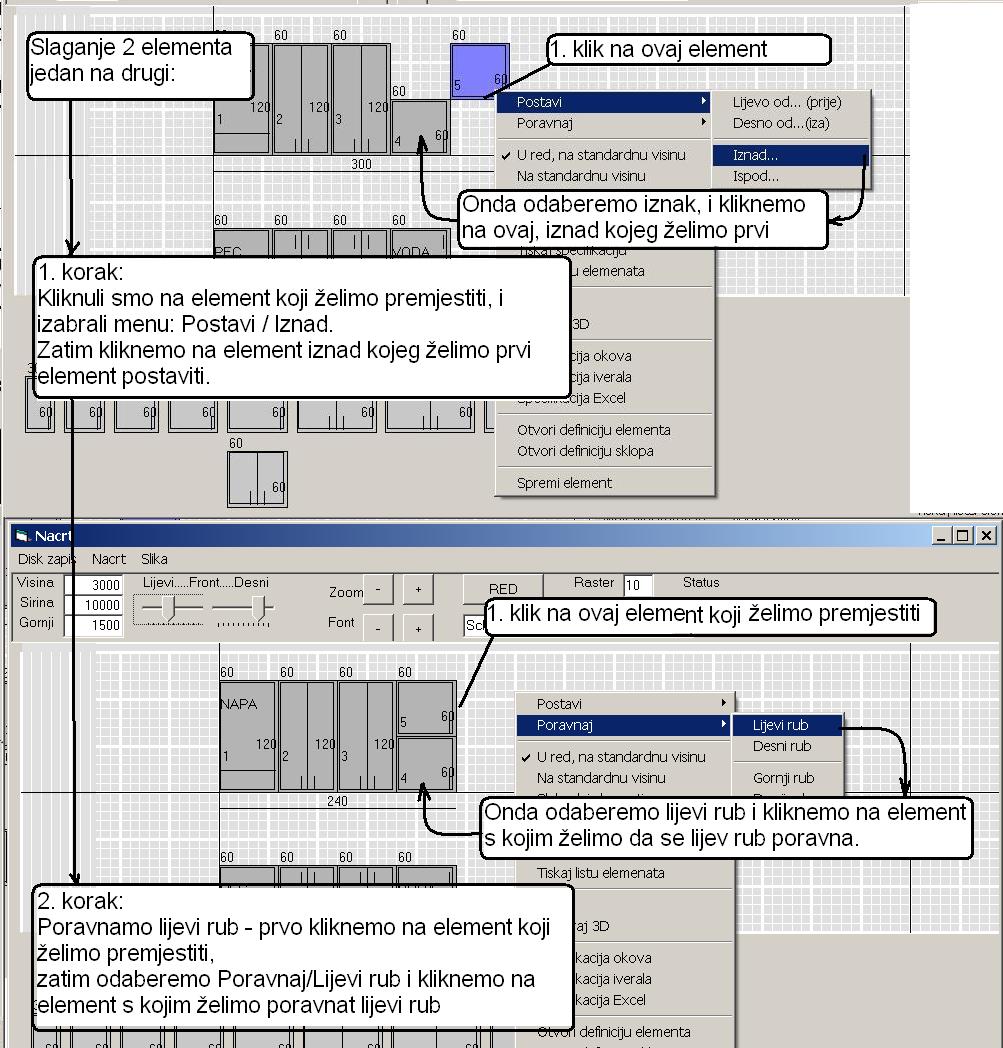

Slaganje elemenata jedan na drugi odnosno slaganje složenih struktura

Opis radne površine: baza, projekt, baza okova, dekori. Visina i širina svakog elementa je kotirana.

Nove slike listopad 2007

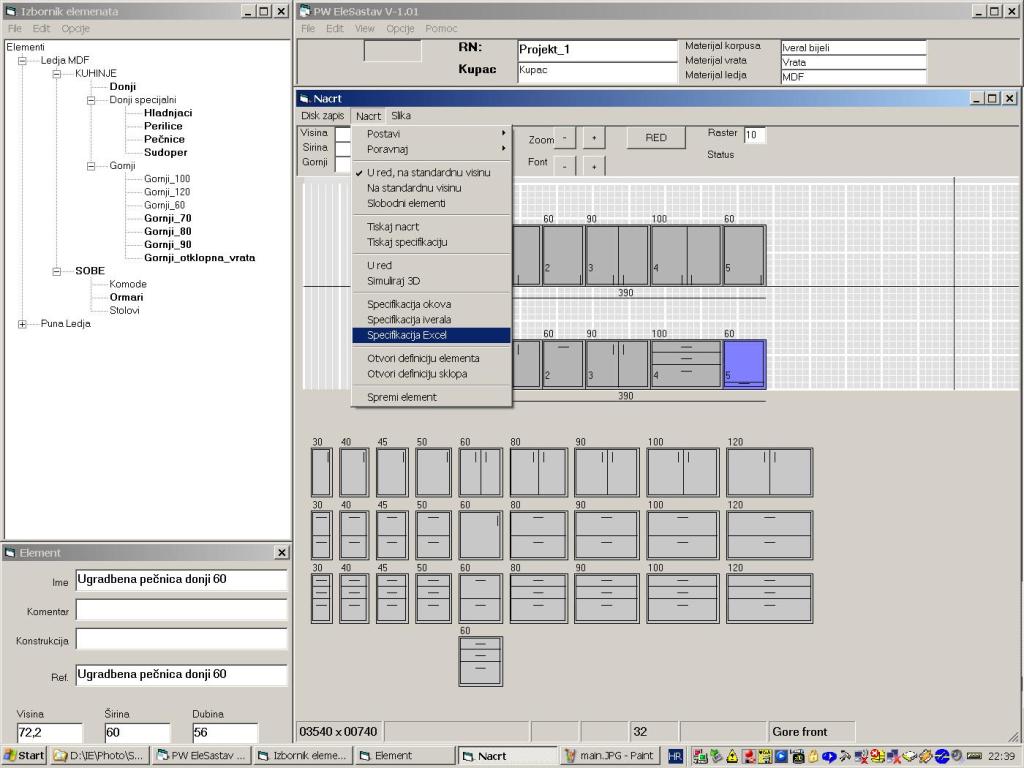

Nova baza, složen projekt, menu odabir: Specifikacija Excel. Projekt je napravljen, specifikacija iverala i okova može se prebaciti u excel fajl.

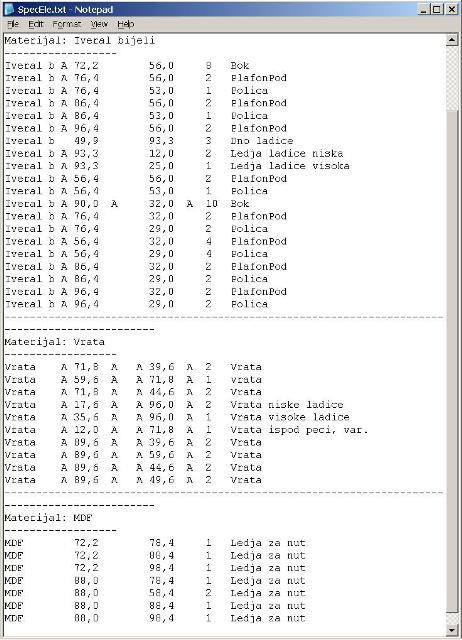

Lista - specifikacija iverala za gornji projekt (menu-komandom može se direktno prebaciti na optimiranje u PanelWizard.

Specifikacija okova za gornji projekt. U specifikaciju trenutno nisu unesene prave cijene, ali korisnik sam može nadopunit bazu.
