Panel Wizard – Uputa - Novosti

Reoptimiranje – ponavljanje optimiranja jednog panela

Naljepnice

Dodatni tekstovi elementa

Trake na svim nivoima – novost u opcijama optimiranja

Označavanje korisnog ostatka – računanje utrošene površine

Print nacrta u Word document

Izlaz za pilu u .ptx formatu

Zaglavlje nacrta – panel/ukupno i naziv pridruženog filea

Otvori naredni posao, naredni .pnl file s diska

Panel: jednostavana forma i forma s bazom podataka

Rub panela

Izbor foldera

Veličina fonta

Kriterij korisnog ostatka

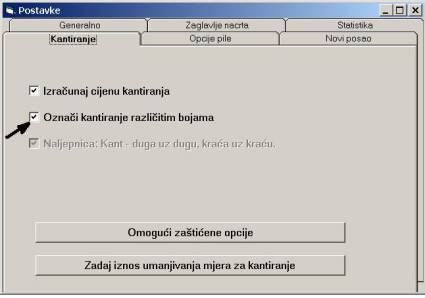

Kantiranje različitim materijalima

Automatsko numeriranje radnih naloga

Automatsko spremanje radnih naloga

Konfiguriranje podataka na nacrtu, printu i naljepnici

Pamćenje okruženja - podešene veličine i položaja prozora

Novi posao briše naziv Radnog naloga, Kupca i Materijal

Uvjet za tiskanje - da budu zadani RN, Kupac i Materijal

Pregledni nacrti

Dodavanje ostataka mišem iz nacrta u bazu ploča

Tiskanje naljepnica redom rezanja

Navigacija kroz spremljene radne naloge

Grupiranje elemenata - ladice slijede god

Selektiranje elemenata u listi i brisanje selekcije

Internet

Naljepnice za ostatak

Uređivanje reza

RN  - više materijala u jednom nalogu

Umanjivanje mjera kantiranih elemenata

Baza kantova s cijenama

Cijena kantiranja

Cijena materijala

Opcije - novi design

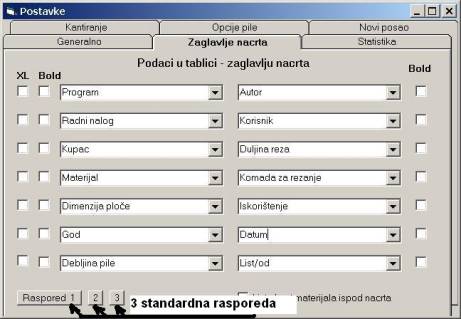

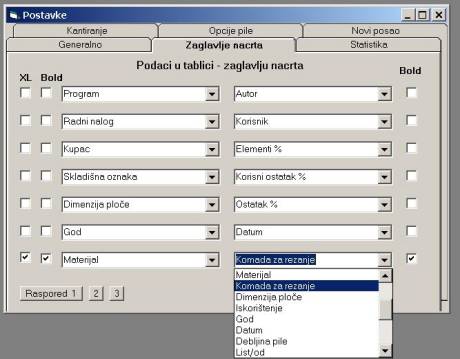

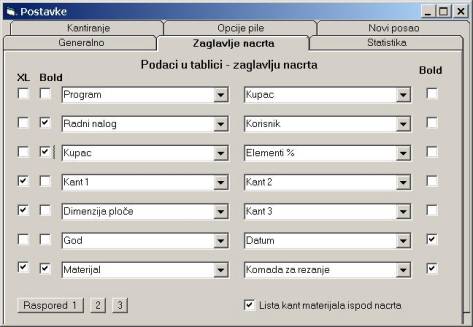

Konfiguranje tablice - zaglavlja nacrta

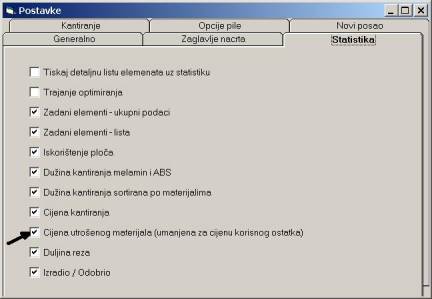

Kofiguracija statistike - izbor podataka u statistici

Kontrola goda elementa - opcija

Ručno označen korisni ostatak sprema se s nalogom

Reoptimiranje – ponavljanje optimiranja jednog panela

Menu u formi nacrt

Naljepnice

Dostupna u profesionalnoj  verziji programa kao dodatna opcija.

Tiskanje naljepnica

Tiskaju se na A4 formatu.

Naljepnice se tiskaju komandom Tiskaj naljepnice iz izbornika Disk_zapis, vidi sliku.

Za svaki element iz liste elemenata tiska se po jedna naljepnica.

Naljepnice se tiskaju redom po rednom broju elementa.

Podaci na naljepnici mogu se konfigurirat, vidi naredno pogavlje.

Konfiguracija formata naljepnica

Naljepnice se tiskaju na A4 formatu, a broj redaka i stupaca može se odabrati tako da se uskladi s odabranim formatom.

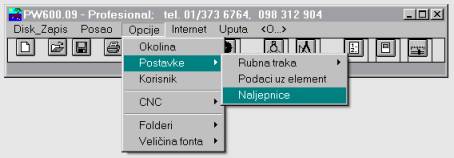

Izbornikom Opcije/Postavke/Naljepnice otvori se prozor na slici lijevo.

U prva dva retka treba unijeti broj redaka i stupaca, prema odabranom formatu naljepnica.

Margine gore, dole, lijevo i desno određuju prazno područje od ruba naljepnice.

Za svaku marginu napisana je odgovarajuća konstanta tiskača, npr. Visina = 16032. Ako želimo marginu gore i dole po 1 cm, nju treba odrediti u odnosu na konstantu Visina. Pošto 1  cm iznosi oko 3 % od visine A4 formata (30 cm), za marginu treba upisati 3% od konsante Visnina = 16032, odnostno treba upisati 500.

Pokušati tiskanje i uskladiti marginu.

Margina na naljepnici označava pomak teksta od lijevog ruba svake naljepnice.

Konfiguracija sadržaja naljepnica i nacrta – dodatni tekst elementa.

Opcija se konfigurira iz izbornika Opcije/Postavke/Podaci uz element, kao što je prikazano na slici.

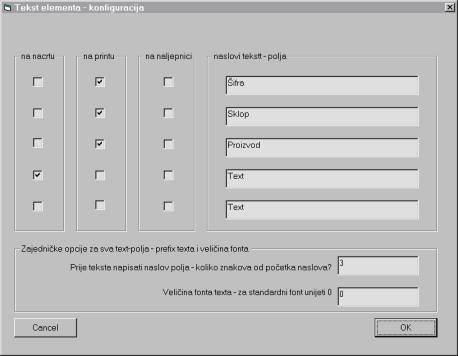

Kao rezultat gornje komade otvara se prozor na slici dolje.

Ima 5 polja s dodatnim podacima uz element.

Za svako polje može se odrediti da li se ispisuje na nacrtu, na tiskanom nacrtu ili na naljepnici.

Svakm polju može se pridužiti naslov.

Prilokom ispisa polja uz svaki tekst može se ipisati nekoliko početnih slova naslova polja – što se odabre opcijom “Prije teksta napisati naslov polja – koliko znakova od početka naslova.

Dodatni tekstovi elementa

Uz svaki element može se napisati do 5 dodatnih tekstova, npr: radni nalog, kupac, obrada, napomena.

Konfiguracija tih dodatnih polja je proizvoljna, vidi prethodno poglavlje.

Tekstovi su dostupni nakon što se mišem produži forma za unos elemenata prema dolje:

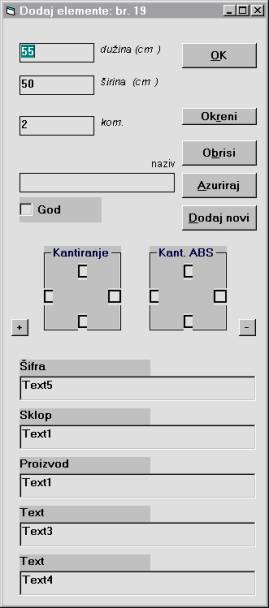

Na slici lijevo prikazana je prema dolje produžena forma za unos elemenata.

Napomena: nazivi polja konfigurirani su proizvoljno, vidi prethodno poglavlje.

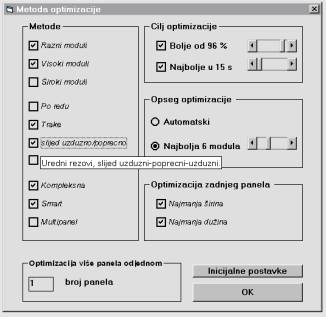

Trake na svim nivoima – novost u opcijama optimiranja

Nova opcja u optimiranju kao rezultat ima „urednije“ nacrte.

Ako se odabere opcija trake, nova opcija „Slijed uzdužno-poprečno“ forsira trake i na trakama. Dakle, nakon što je panel izrezan na trake, npr. Uzdužnim rezovima, svaka traka dalje se reže poprečnim rezovima, zatim uzdužnim itd.

Do sada je opcija trake forsirala trake samo na nivou panela.

Označavanje korisnog ostatka – računanje utrošene površine

Opcija dostupna u profesionalnoj  verziji programa.

Na nacrtu može se označit korisni ostatak jednostavnim clickom miša.

Korisni ostatak je u nijansi plave boje, dok je otpad bijele boje. Clickom miša ostatak će naizmjence mijenjat boju.

Ostatak bez boje, označen kao otpad, u statistici se oduzima od ukupne površine panela.

Tako dobiven podatak o utrošenoj površini može se koristit za izračunavanje cijene.

Formula:

Utoršena površina = Površina svih panela uključujuči rub – površina ostatka (bijele boje)

Na slikama je prikazan detalj nacrta sa ostatkom 227,5 oznacenom kao otpad (lijeva slika), odnosno, nakon clicka mišem, označenog kao korisni ostatak (desna slika)

Print nacrta u Word document

Opcija dostupna u profesionalnoj  verziji programa.

Duplim klikom na nacrt kreirat će se file nacrt001.doc, nacrt002.doc itd, u folderu u koji je instaliran program.

Izlaz za pilu u .ptx formatu

Opcija dostupna u posebnoj  verziji programa.

Nije dostupan u svim verzijama programa.

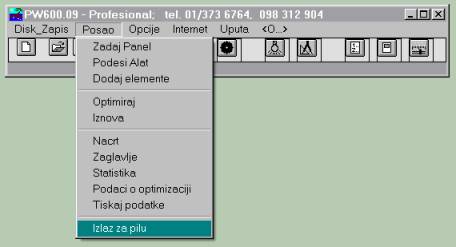

Poziva se iz menua Posao/Izlaz na pilu, kao što je prikazano na slici.

Podržani formati su Holzma i Schelling.

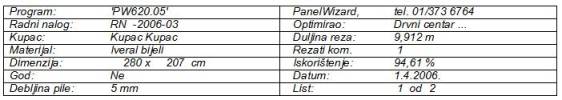

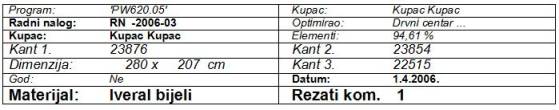

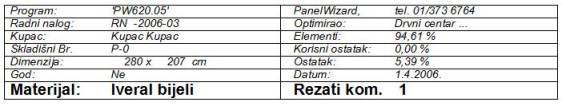

Zaglavlje nacrta – panel/ukupno i naziv pridruženog filea

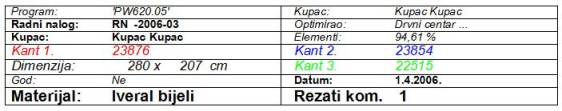

Zaglavlje nacrta sadrži podatak o rednom broju otvorenog nacrta i ukupnom broju nacrta (u ovom primjeru Nacrt 1 od 2 ukupno).

Ako je posao otvoren s diska, onda u nacrtu piše ime fajla koji je otvoren.

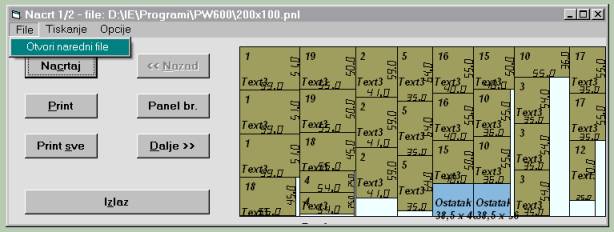

Otvori naredni posao, naredni .pnl file s diska. U formi Nacrt

Služi za jednostavno pregledavanje nacrta spremljenih na disk.

U File izborniku nacrta, kao što je prikazano na slici, nalazi se opcija „Otvori naredni file“

Preduvjet: mora bit već otvoren neki posao da bi se mogao prikazat naredni.

Otvara se naredni posao spemljen na disku u istom folderu i odmah se prikazuje nacrt.

Panel: jednostavana forma i forma s bazom podataka

Forma za unos dimenzija panela dostupna tako da se mišem klikne na ikonu za zadavanje panela, što je prikazano na slici:

Može se birat jednostavna forma ili forma s bazom materijala i ploča.

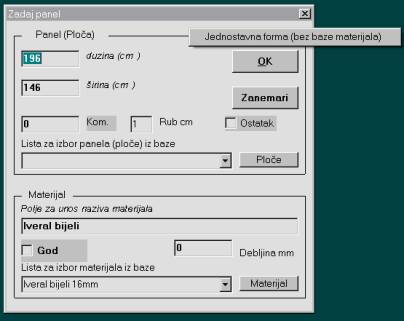

Na slikama prikazane su obe:

Iz jednostvne forme prelazi se na formu s bazom materijala klikom na komandu “Verzija s bazom”.

Iz forme s bazom prelazi se na jednostavnu formu tako da se desnom tipkom miša klikne negdje na prazan dio forme. Otvara se menu „Jednostavna forma (bez baze materijala)

Rub panela

Opcija dostupna u profesionalnoj  verziji programa.

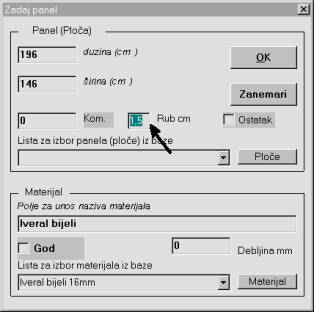

Rub panela zadaje se u formi za zadavanje dimenzija

Panela, slika dolje lijevo. Polje za unos ruba na slici označeno je strelicom.

Rub se ostavlja na svakom bridu ploče. Optimira se ploča umanjena za dupli rub, dakle u slučaju na slici, optimira se ploča dimenzije 193 x 143 cm. Na slici desno prikazan je detalj nacrta. Na nacrtu označena je ukupna dimenzija panela i dimenzija za optimiranje, u ovom slučaju 193 x 143 cm.

Rub nije prikazan na nacrtu rezanja, već je prkazana slika dimenzije ploče koja je optimirana.

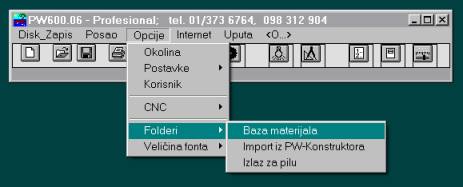

Izbor foldera

Omogućava izbor foldera u koji se spremaju podaci o pločama i materijalu.

Za verziju koja naloge šalje automatski na pilu, može se izabrat folder u kojem se generiraju nacrti.

Veličina fonta

Veličina fonta može se birat za Tiskani nacrt, Statistiku i Naljepnice.

Za tiskani nacrt može se birat odvojeno veličina fonta za zaglavlje ili za tekst u elementima.

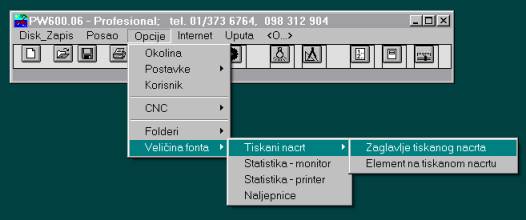

Opciji se pristupa iz menua Opcije/Okolina, kao što je prikazano na slici:

Kriterij korisnog ostatka

Korisni ostatak u nacrtu je označen plavom bojom.

Program automatski označava korisni ostatak ako su obe dimenzije ostatka veće od zadanog kriterija.

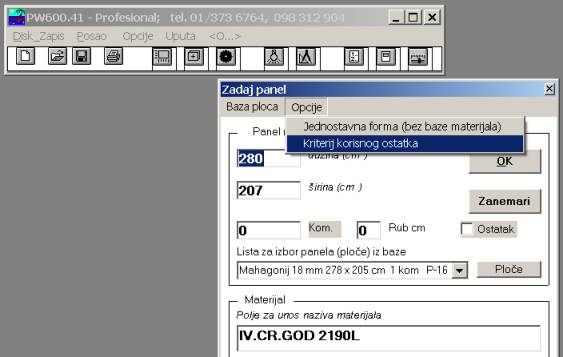

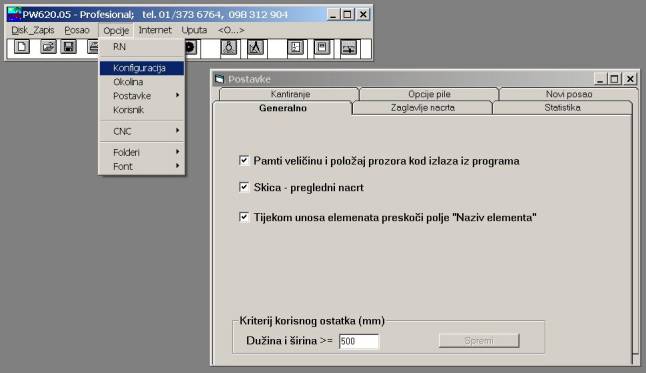

Menu za kriterij korisnog ostatka nalazi se u opcijama forme za zadavanje panela, vidi sliku:

Naziv materijala za kantiranje,

Broj materijala za kantiranje nije ograničen,

Statistika izlista sve kant materijale

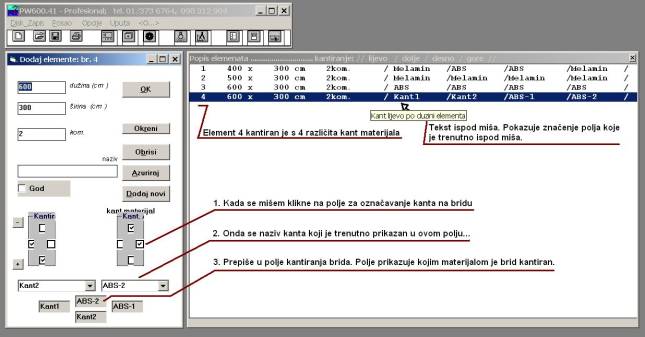

Prilikom unošenja elemenata, kantiranje se može označiti nazivom materijala za kantiranje.

U jednom nalogu može biti proizvoljan broj različitih materijala za kantiranje.

Način rada:

Prije označavanja kantiranja napisati ili odabrati naziv Melamin i ABS kanta u polja, vidi sliku (2.)

Bridove kantirati kao i obično, kvačicom u poljima za Melamin i ABS kantiranje, vidi sliku (1.)

Naziv kant materijala kojim je brid kantiran bit će prikazan u polju 3. (na slici)

Ako u jednom nalogu ima više od 2 kant materijala, onda treba promijenit ime kanta u polju (2) za Melamin ILI ABS kant.

Lista zadanih elemenata proširena je nazivom kantiranja za svaki brid, pa prikazuje redom:

1. Redni broj

2. Dužinu elementa

3. Širinu elementa

4. Kantrianje brida lijevo - dužina

5. Kantiranje brida dolje - širina

6. Kantiranje brida desno - dužina

7. Kantiranje brida gore - širina

8. Naziv elementa

Kada se miš nađe na odgovarajućem mjestu u listi materijala, otvorit će se tekst koji pokazuje značenje tog polja.

Statistika je prilagođena novom načinu kantiranja. U statistici izlistani su svi kant materijali te je za svaki izračunata utrošena dužina.

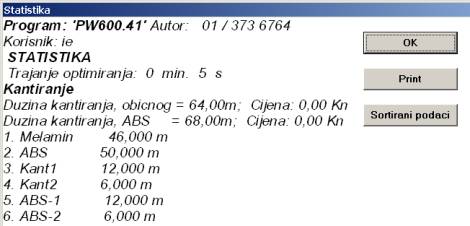

Slika prikazuje izvadak iz statistike sa 6 različitih kant materijala.

Automatsko numeriranje radnih naloga

Nalozi se automatski numeriraju prilikom otvaranja novog naloga ili otvaranja naloga koji je ranije spremljen na disk.

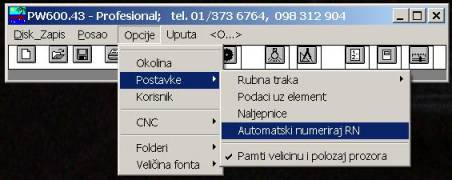

Automatsko numeriranje aktivira se tako da se odabere menu na slici:

U prozoru treba upisati početni radni nalog.

Zadnja 4 znaka moraju biti numerički. Od tog broja počet će numeriranje naloga.

Primjeri ispravnih imena:

RN0001

RN-2005-0001

05-0001

Automatsko spremanje radnih naloga

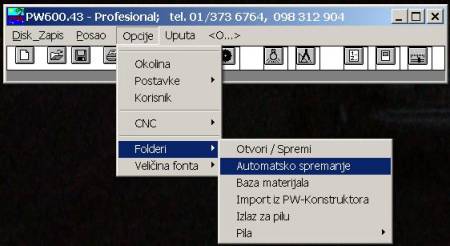

Automatsko spremanje naloga aktivira se menijem prikazanim na slici.

Prije aktiviranja funkcije treba upisati šifru.

Akoj je šifra ispravno unesena, otvoriti će se prozor za izbor foldera u koji se automatski spremaju nalozi (naredna slika).

Na vrhu prozora piše ime foldere, ako je već ranije odabran.

Izborom foldera aktivira se automatsko spremanje.

Pritiskom na Cancel, funkcija automatskog spremanja se isključuje.

Podaci uz element - na nacrtu, printu i naljepnici

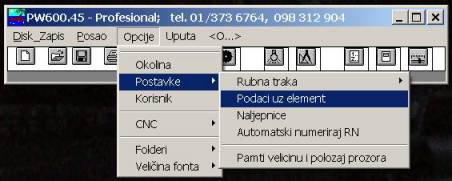

Menu prikazan na slici otvara naredni prozor:

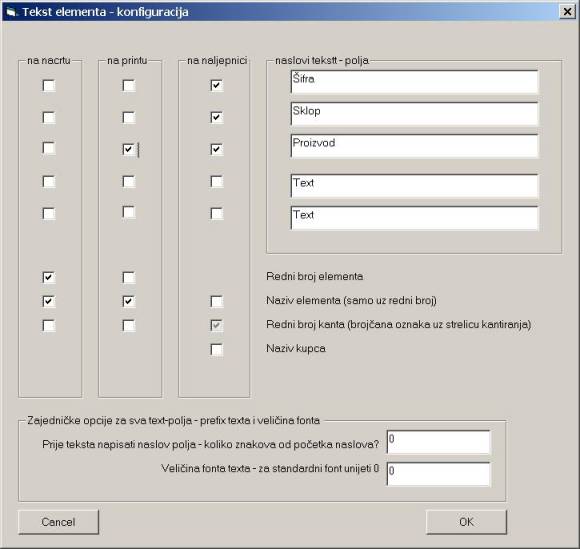

U tom prozoru (slika dolje) mogu se odabrat podaci koje želimo na nacrtu, tiskanom nacrtu i/ili naljepnici.

Polje "naslovi tekst - polja" - to su naslovi (značenja) dodatnih tekstova elemenata, u formi za zadavanje elemenata.

Kvačicom treba označiti podatke koje želimo na nactu, tiskanom nacrtu ili naljepnici.

Pamćenje položaja i veličine prozora

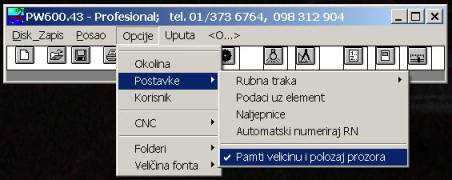

Menu prikazan na slici aktivirat će pamćenje okruženja - veličine i položaja prozora.

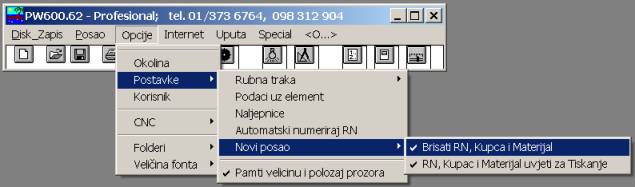

Novi radni nalog briše polja RN, Kupac i Materijal

Uvet za tiskanje naloga da bude zadan RN, Kupac i Materijal

Opcija prikazana na slici, omogućuje da se prilikom svakog otvaranja novog posla obriše naziv Radnog naloga, Kupca i Materijal.

Ta opcija može se koristit s opcijom "Uvjet za tiskanje nacrta" - ako nije zadan RN, naziv Kupca ili Materijal, u tom slučaju se umjesto tiskanja nacrta pokaže poruka koja traži da se unesu navedeni podaci.

Pregledni nacrt

Pregledni nacrt prikazuje skicu svih nacrta u jednom prozoru.

Detaljni nacrt može se otvoriti tako da se mišem klikne na jedan od nacrta.

Pregledni nacrt otvara se automatski zajedno s tetaljnim nactom, ali opciju treba uključiti.

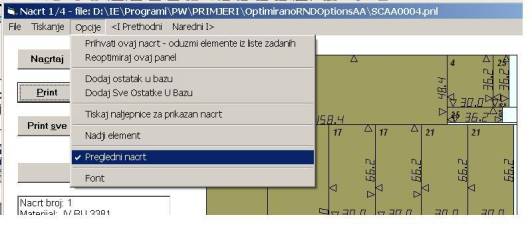

Opcija se uključuje u meniju na formi nacrta, vidi sliku:

Dodavanje ostataka iz nacrta u bazu

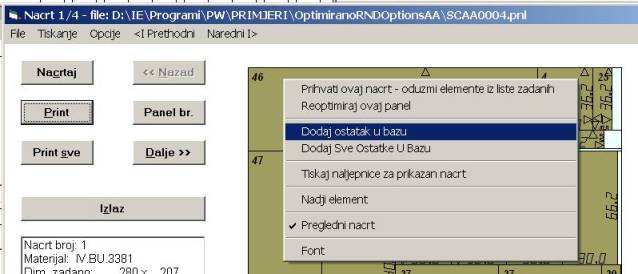

Ostatak iz nacrta može se direktno dodat u bazu tako da se na njega kilikne mišem, te se u padajućem meniju odabere komanda Dodaj ostatak u bazu.

Isto tako, mogu se dodat SVI korisni ostaci u bazu (to su ostaci označeni plavom bojom), tako da se odabere naredni meni, Dodaj Sve Ostake U Bazu.

Nakon komade Dodaj Sve Ostatke U Bazu automatski se otvara text-dokument sa popisom ostataka. Uz svaki ostatak u popisu stoji redni broj pod kojim je ostatak dodan u bazu.

Nakon komande Dodaj Sve Ostake U Bazu mogu se tiskat naljepnice za ostatke.

Kriterij korisnog ostaka podesiva je menu opcija.

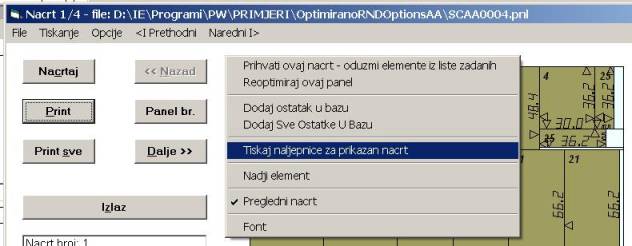

Tiskanje naljepnica redosljedom rezanja

Naljepnice se mogu tiskat redosljedom rezanje, za svaki nacrt posebno.

Komanda se nalazi na padajućem meniju na desnu tipku miša, u formi nacrta (vidi sliku).

Navigacija kroz spremljene nacrte

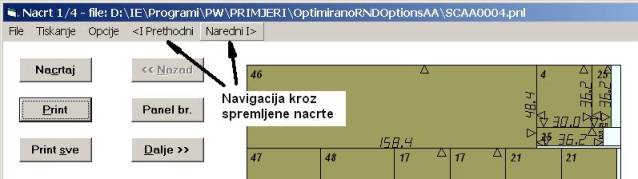

Komandama Prethodni i Naredni (označeno strelicom na slici) moguća je jednostavna navigacija kroz sve nacrte (radne naloge) spremljene u nekom folderu.

Grupiranje elemenata

Grupiranjem elemenata može se postići npr. da ladice slijede god.

Elementi koji su označeni kao grupa optimiraju se zajedno u smjeru goda, jedan ispod drugog.

Ako je zadano previše elemenata, tako da oni ne stanu na panel, program zanemaruje grupiranje za taj element i obavještava porukom.

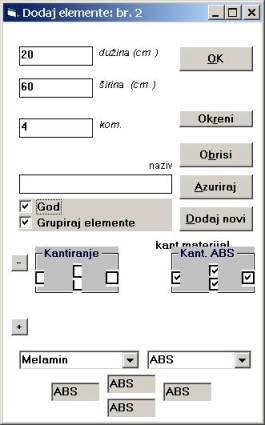

Opcija se uključuje kvačicom na "Grupiraj elemente", vidi sliku lijevo.

Selektiranje elemenata u listi i brisanje selekcije

Elemente u listi može se selektirati na i zatim sve selektirane obrisati.

Selekcija se vrši tako da se drži pritisnuta tipka Shift ili Ctrl te se klikne na element u listi.

Selekcija sa Shift:

Označi se prvi element

Drži se pritisnuta tipka Shift i klikne se na zadnji element koji želimo selektirati

Selektirat će se svi elementi od prvog do zadnjeg

Slika dolje - elementi 4-9 selektirani su sa Shift

Selekcija sa Ctrl

Drži se pritisnut Ctrl i klikne se na element

Taj element će bit selektiran a da se ne obriše selekcija prethodnih elemenata.

Slika dolje - Elemenit 12 i 16 selektirani su sa Ctrl

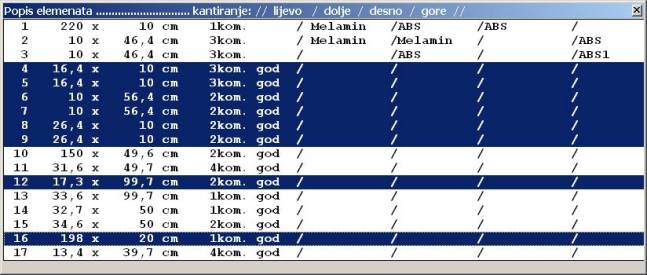

Slika: lista sa selektiranim elementima

Internet

U glavnom izborniku dodana je komanda "Internet".

Ako račuanlo ima vezu na internet, direktno iz programa možete posjetit internet stranicu www.panelcentar.com i biti u tijeku s novostima u programu.

Naljepnice za ostatak

Uređivanje reza

RN  - više materijala u jednom nalogu

Umanjivanje mjera kantiranih elemenata

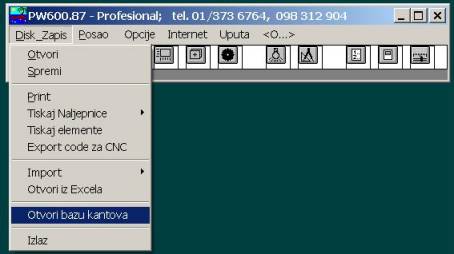

Baza kantova s cijenama

Baza kantova je tekstualni file. Svaka nova linija u bazi koja počinje oznakom tipa "MEL" ili "ABS" predstavlja jedan kant-materijal, u daljem tekstu "zapis".

Svaki zapis u bazi sastoji se od tri podatka: TIP; Naziv; Cijena;. Podaci u jednom zapisu međusobno su odvojeni znakom točka-zarez (;).

Format zapisa:

TIP; Naziv; Cijena;

Primjer baze:

ABS;  ABS;        1235;

ABS;  ABS-1;      1227;

ABS;  ABS-2;      1135;

ABS;  ABS-3;      1135;

ABS;  ABS-4;      1117;

ABS;  ABS-5;      1145;

MEL;  mel;        120;

MEL;  mel-1;      100;

MEL;  mel-2;      120;

MEL;  mel-3;      295;

MEL;  mel-4;      295;

MEL;  mel-5;      145;

Baza se otvara menu-komandom:

Baza se editira kao običan tekst. Nakon editiranja promjene treba spremiti.

Program prilikom otvaranja čita listu kantova i ispunjava liste u formi za zadavanje elemenata:

Cijena kantiranja

Ako su materijali za kantiranje s cijenama uneseni u bazu, onda program može automatski izračunati cijenu kantiranja u radnom nalogu.

Da bi program izračunao cijenu treba odabrati menu Opcije/Konfiguracija, te u grupi "Kantiranje" kvačicom označiti "Izračunaj cijenu kantiranja" (vidi sliku dolje lijevo).

Dodatno, mora biti odabrana opcija "Cijena kantiranja" u grupi Statistika (slika desno):

Cijena materijala

Program može automatski izračunati cijenu utrošenog materijala.

Program računa cijenu na bazi površine potrošenih panela, od koje je oduzeta površina korisnog ostatka. Korisni ostatak nakon optimiranja određen je na osnovu definiranog kriterija a može ga se u nacrtu označiti klikom miša.

Opcija izračunavanja cijene aktivira se u postavkama, u grupi Statistika:

Cijenu materijala može spremiti u bazu, ili se cijena može zapisati u predviđeno polje u formi za unos Panela.

Opcije - novi design - u jedoj formi s grupama

Različite opcije smještene su u jednu formu te podijeljene u grupe, a otvaraju se iz izbornika Opcije/Konfiguacija.

Konfiguracija podataka u tablci nacrta

Program iznad svakog nacrta crta tablicu s podacima o optimiranju. Tablica se može prilagoditi odnosno moguće je izabrati podatke koje će biti u njoj. Za to služi izbornik Opcije/Konfigruacija, grupa "Zaglavlje nacrta"

Predviđena su tri standardna rasporeda. Tablica na slici gore konfigurirana je prema "Raspored 1" i izgleda ovako:

Raspored se može promijeniti tako da se za svako polje odabere neki od predviđenih podataka iz liste, slika dolje:

Zadnji redak, Materijal i Komada za rezanje imaju kvačice u poljima XL i Bold.

XL znači da će čitav redak biti tiskan većim slovima, dok Bold znači da će odgovarajuće polje biti tiskano masnim slovima. Gornja konfiguracija napravit će ovakvu tablicu:

Podataka ima više nego polja u tablici pa treba napraviti izbor najvažnijih. U tablici se može printat i materijale za kantiranje.

Osim u talbici, lista materijal za kantiranje može se tiskati ispod nacrta, ako se odabere opcija "Lista kant materijala ispod nacrta" (vidi sliku dolje)

Gornja konfiguracija, kao rezultat dati će ovakvu tablicu nacrta:

Ako je izabrana opcija Kantiranje u boji, tablca će izgledati ovako:

Opcija Kantiranje u boji i  "Lista kant materijala ispod nacrta" napravit će ovakav nacrt (detalj slike)

Konfiguracija podataka u statistici

Kontrola goda elementa - opcija

Podatak o korisnom ostatku sprema se s nalogom

Kantiranje u boji

Opcija se aktivira u izborniku Opcije/Konfiguracija, grupa Kantiranje (vidi sliku)
